В мире электроники печатные платы (ПП) играют важнейшую роль, предоставляя платформу для соединения электронных компонентов. С течением лет технологический прогресс привёл к появлению различных типов ПП, включая ПП с металлическим сердечником. В этой статье мы подробно рассмотрим ПП с металлическим сердечником, их определение, типы, преимущества и области применения.
Печатные платы с металлическим сердечником (Metal Core PCB), также известные как печатные платы с металлическим сердечником (MCPCB), представляют собой специализированный тип печатных плат, конструкция которых включает металлический базовый слой. В отличие от традиционных печатных плат, использующих жёсткие или гибкие подложки из таких материалов, как FR-4 или полиимид, в качестве основного материала печатных плат с металлическим сердечником используются металлы, такие как алюминий или медь. Металлический базовый слой обеспечивает улучшенную теплопроводность и повышенную механическую прочность.Различия между печатной платой с металлическим сердечником и традиционной печатной платой FR-4 (на основе эпоксидной смолы, армированной стекловолокном)
Состав материала: печатная плата с металлическим сердечником (Metal Core PCB) использует металлическую подложку, обычно алюминиевую или медную, тогда как в печатной плате FR-4 используются стекловолокно и смоляные материалы. Это различие материалов напрямую влияет на производительность и характеристики печатной платы. Возможность терморегулирования: печатная плата с металлическим сердечником (Metal Core PCB) обладает превосходной теплопроводностью благодаря металлической подложке, что обеспечивает эффективное рассеивание тепла. Это обеспечивает преимущество в мощных и чувствительных к нагреву приложениях. В отличие от этого, печатная плата FR-4 обладает более слабой теплопроводностью и может потребовать дополнительных мер по рассеиванию тепла. Электрические свойства: металлическая подложка печатной платы с металлическим сердечником (Metal Core PCB) обладает хорошей электропроводностью, снижая импеданс и помехи при передаче сигнала. Для сравнения, печатная плата FR-4 имеет более низкую электропроводность, что может потребовать более сложной конструкции слоёв и мер по обеспечению целостности сигнала для обеспечения электрических характеристик. Механическая прочность: благодаря преимуществам металлической подложки печатная плата с металлическим сердечником (Metal Core PCB) обычно обладает более высокой механической прочностью и ударопрочностью, лучше выдерживает вибрации и удары. С другой стороны, печатная плата FR-4 хрупкая и может потребовать дополнительных мер механической защиты в определённых условиях применения. Сложность производства: Из-за уникальной природы металлической подложки процесс производства печатных плат с металлическим сердечником сложен и требует специальных процессов и оборудования для соединения и обработки металла с другими слоями. В отличие от этого, печатные платы FR-4 производятся по стандартным технологиям, что обеспечивает более низкую сложность производства.Типы печатных плат с металлическим сердечником:
Печатные платы с металлическим сердечником — это особый тип печатных плат, обладающих уникальными характеристиками и преимуществами благодаря использованию металлического базового слоя. Вот некоторые распространённые типы плат с металлическим сердечником:

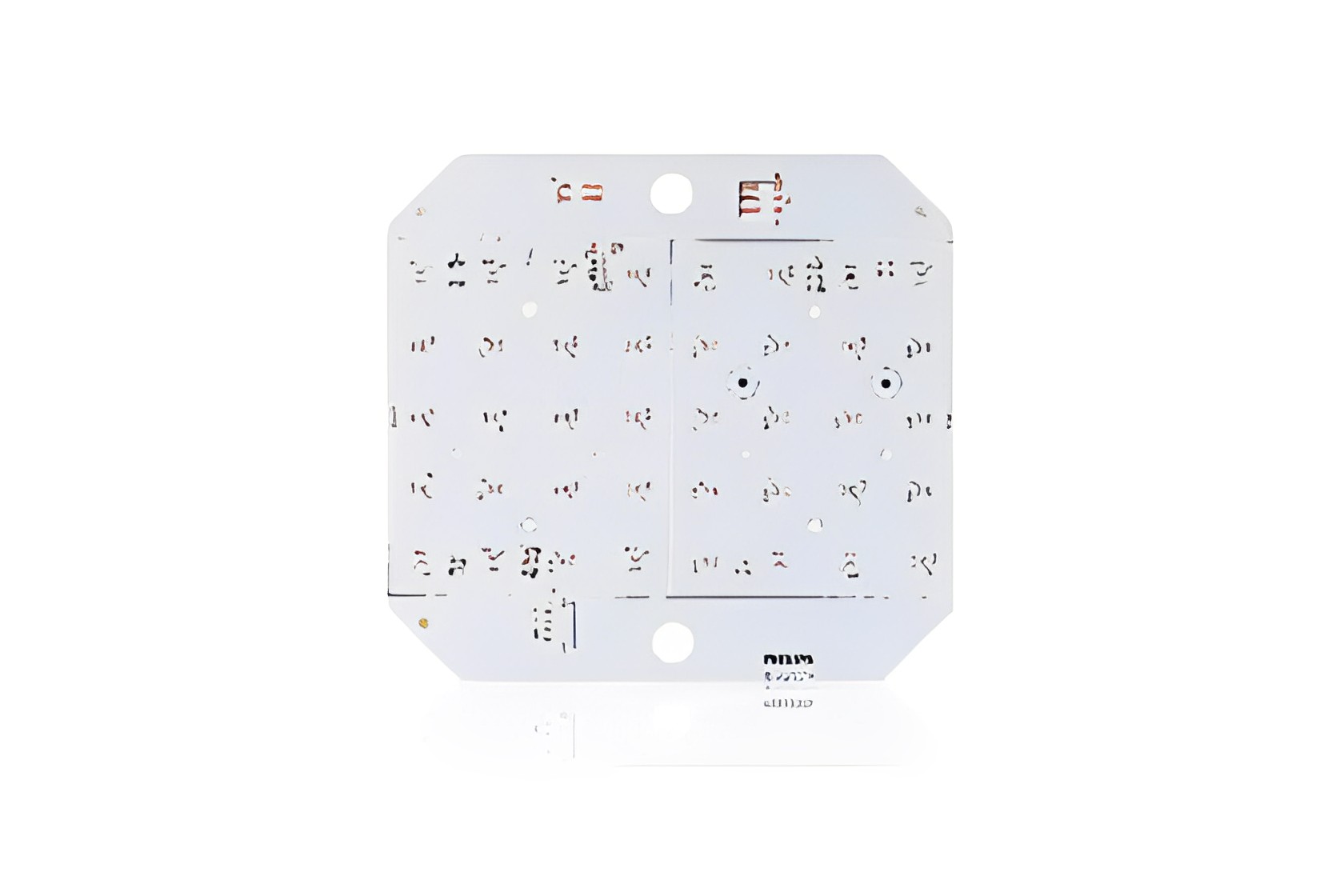

Печатные платы на основе алюминия: Печатные платы на основе алюминия являются наиболее распространённым и широко используемым типом печатных плат с металлическим сердечником. В качестве основного материала используется алюминий, обеспечивающий отличную теплопроводность и механическую прочность. Печатные платы на основе алюминия обычно подходят для применения в силовых системах общего назначения, светодиодном освещении и электронных радиаторах.
Печатные платы на основе меди: Печатные платы на основе меди являются еще одним распространенным типом печатных плат с металлическим сердечником. По сравнению с печатными платами на основе алюминия, печатные платы на основе меди обладают более высокой тепло- и электропроводностью, что делает их более подходящими для приложений высокой мощности и высокочастотных схем. Печатные платы на основе меди обычно используются в усилителях мощности, высокоскоростном коммуникационном оборудовании и радиочастотных электронных устройствах. Печатные платы на основе железа: Печатные платы на основе железа используются реже, но все еще имеют определенные области применения. Печатные платы на основе железа обладают более высокой магнитной проницаемостью, что делает их подходящими для магнитных компонентов и магнитных датчиков в специализированных приложениях. Печатные платы на основе никеля: Печатные платы на основе никеля обладают хорошей коррозионной стойкостью и высокотемпературной стабильностью, что делает их популярными для приложений с особыми требованиями к окружающей среде. Они широко используются в аэрокосмической, военной и высокотемпературной электронной технике. Печатные платы на основе сплавов: Печатные платы на основе сплавов представляют собой тип печатных плат с металлическим сердечником, в которых сочетаются различные металлы. Регулируя состав сплава, можно достичь определенных требований к производительности. Печатные платы на основе сплавов используются в специализированных приложениях, таких как электронные устройства высокой плотности мощности и электронные компоненты, работающие в особых условиях. Важно отметить, что различные типы печатных плат с металлическим сердечником подходят для различных применений и условий эксплуатации. Выбор подходящего типа зависит от конкретных требований проекта, таких как потребляемая мощность, требования к терморегулированию и электромагнитная совместимость. Инженеры-конструкторы обычно выбирают наиболее подходящий тип печатной платы с металлическим сердечником, исходя из требований и ограничений проекта, чтобы обеспечить оптимальную производительность и надежность.
Одним из основных преимуществ печатных плат с металлическим сердечником является их превосходная способность к терморегулированию. Металлический сердечник обеспечивает эффективный отвод тепла, выделяемого силовыми компонентами, предотвращая перегрев и повышая общую надежность системы. Печатные платы с металлическим сердечником хорошо подходят для приложений с высокой мощностью благодаря своей превосходной теплопроводности. Они могут выдерживать более высокие токи и более эффективно рассеивать тепло, что делает их идеальными для силовых электронных устройств, систем светодиодного освещения и автомобильных приложений. Печатные платы с металлическим сердечником предлагают легкое и компактное решение для электронных сборок. Использование металлических сердечников позволяет уменьшить толщину платы, сохраняя при этом структурную целостность, что позволяет разработчикам создавать более компактные и экономящие место продукты. Печатные платы с металлическим сердечником обладают превосходной механической прочностью и долговечностью, что делает их устойчивыми к деформации и растрескиванию. Это обеспечивает надежность и долговечность электронных устройств даже в жестких условиях эксплуатации.Области применения печатных плат с металлическим сердечником:

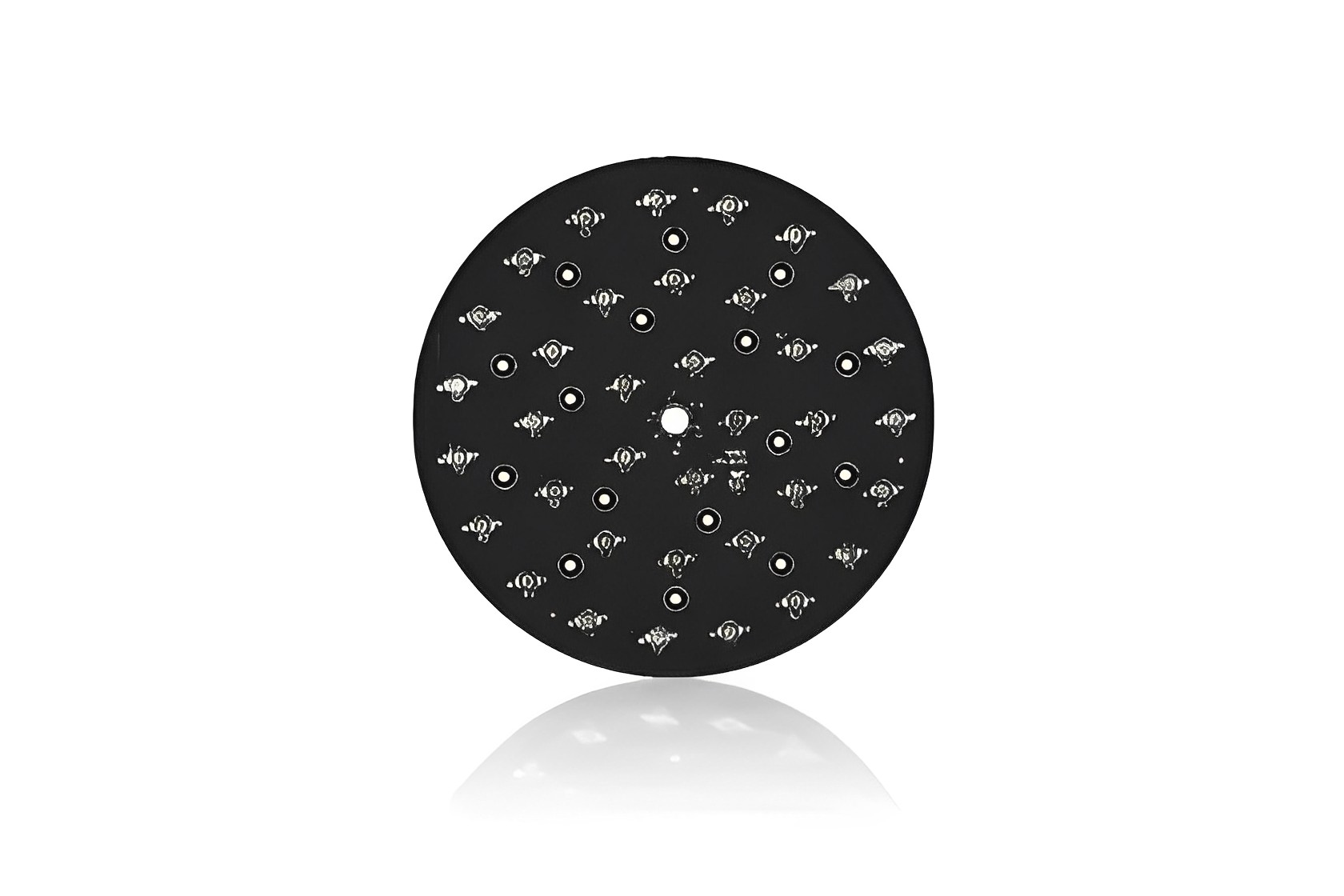

Светодиодное освещение: Печатные платы с металлическим сердечником широко используются в индустрии светодиодного освещения. Благодаря значительному тепловыделению во время работы светодиодных светильников, превосходная теплопроводность плат с металлическим сердечником делает их идеальным выбором. Печатные платы с металлическим сердечником эффективно передают тепло от светодиодных кристаллов к радиатору, обеспечивая эффективный отвод тепла, тем самым продлевая срок службы светодиодных светильников и повышая их производительность и надежность. Автомобильная электроника: В области автомобильной электроники печатные платы с металлическим сердечником находят широкое применение в автомобильных фарах, бортовых электронных модулях управления и электромобилях. Суровые условия автомобильной среды, включая высокие температуры и вибрации, требуют превосходного терморегулирования и механической прочности, которые обеспечивают печатные платы с металлическим сердечником. Это обеспечивает стабильность и надежность электронных устройств в автомобилях. Коммуникационное оборудование: Печатные платы с металлическим сердечником играют решающую роль в коммуникационном оборудовании. Они используются в базовых станциях, радиочастотных модулях, сетевых коммутаторах и других мощных и высокочастотных устройствах. Печатные платы с металлическим сердечником эффективно рассеивают тепло, обеспечивают стабильную передачу сигнала и более высокую производительность, отвечая требованиям к компактным и плотным конструкциям в коммуникационных устройствах. Солнечные панели: Печатные платы с металлическим сердечником используются в производстве солнечных панелей в качестве опор и соединений для солнечных элементов. Печатные платы с металлическим сердечником обеспечивают структурную стабильность электронных компонентов и эффективную передачу тока от модулей солнечных элементов к другим компонентам. Кроме того, отличные тепловые характеристики плат с металлическим сердечником помогают поддерживать рабочую температуру солнечных элементов в оптимальном диапазоне, повышая эффективность преобразования энергии. Другие области применения: Помимо вышеупомянутых областей, печатные платы с металлическим сердечником находят широкое применение во многих других областях. Например, они используются в мощных электронных устройствах, силовых модулях, жестких дисках компьютеров, медицинском оборудовании, аэрокосмической электронике и многом другом. Характеристики терморегулирования и надежности плат с металлическим сердечником делают их предпочтительным выбором для критически важных компонентов в этих отраслях. Печатные платы с металлическим сердечником обладают значительными преимуществами по сравнению с традиционными печатными платами, особенно в плане терморегулирования, долговечности и компактности. Их уникальная конструкция с металлическим основанием делает их идеальными для приложений, требующих эффективного рассеивания тепла и высокой мощности. По мере развития технологий печатные платы с металлическим сердечником, вероятно, будут играть всё более важную роль в электронной промышленности, позволяя разрабатывать более мощные, надёжные и компактные электронные устройства.
