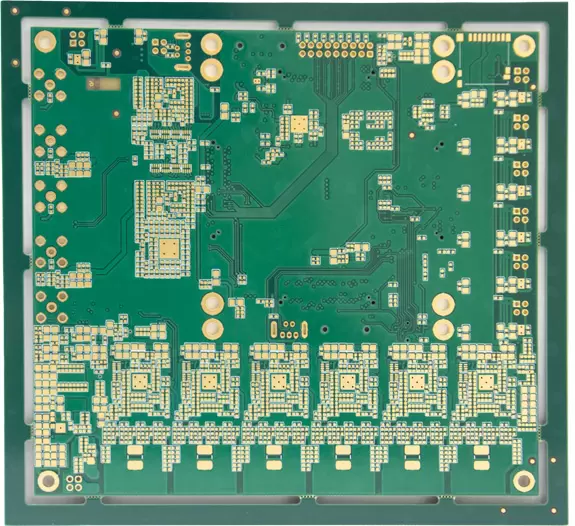

Микрослепые и скрытые переходные отверстия для сверхтонких схем
Обеспечивает максимальную экономию пространства и функциональную плотность
Обеспечивает лучшую целостность сигнала за счет более коротких соединений
Поддерживает большее количество слоев в более тонких и легких конструкциях плат
Используется в смартфонах, планшетах и носимой электронике

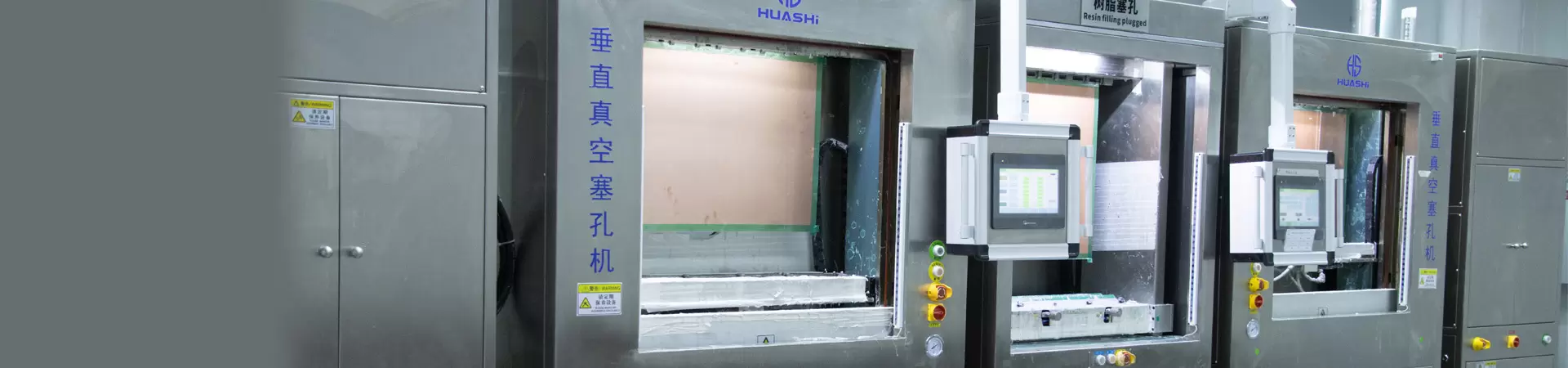

| Особенность | Технические характеристики |
| Количество слоев | 4 – 24 слоя стандартный, 40 слоев расширенный, 60 слоев прототип |
| HDI строит | 3+N+3, 4+N+4, любой уровень в НИОКР |
| Толщина печатной платы | 0,40 мм – 6,0 мм |
| Медные гири (готовые) | 0,5–6 унций |
| Материалы | Высокоэффективный FR4, безгалогеновый FR4, Rogers |
| Максимальные размеры | 546 мм x 662 мм |
| Минимальный путь и зазор | 0,075 мм / 0,075 мм |
| Минимальная механическая дрель | 0,15 мм |
| Доступные варианты отделки поверхности | HASL (SnPb), LF HASL (SnNiCu), OSP, ENIG, иммерсионное олово, иммерсионное серебро, электролитическое золото, золотые пальцы |
| Минимальная лазерная дрель | 0,10 мм стандарт, 0,075 мм продвижение |
| Специальные процессы | Глухие/скрытые отверстия, отверстия в контактной площадке, отверстия с обратным сверлением, боковые пластины, потайные отверстия |
Инженерная поддержка
Услуги прототипирования
Быстрый поворот
Плавный переход к массовому производству
Как выбрать материалы для HDI? Почему мне следует перейти на HDI-печатные платы? Какова точность лазерного сверления? Каким образом HDI PCB позволяет мне снизить расходы? Что такое HDI-печатная плата?
