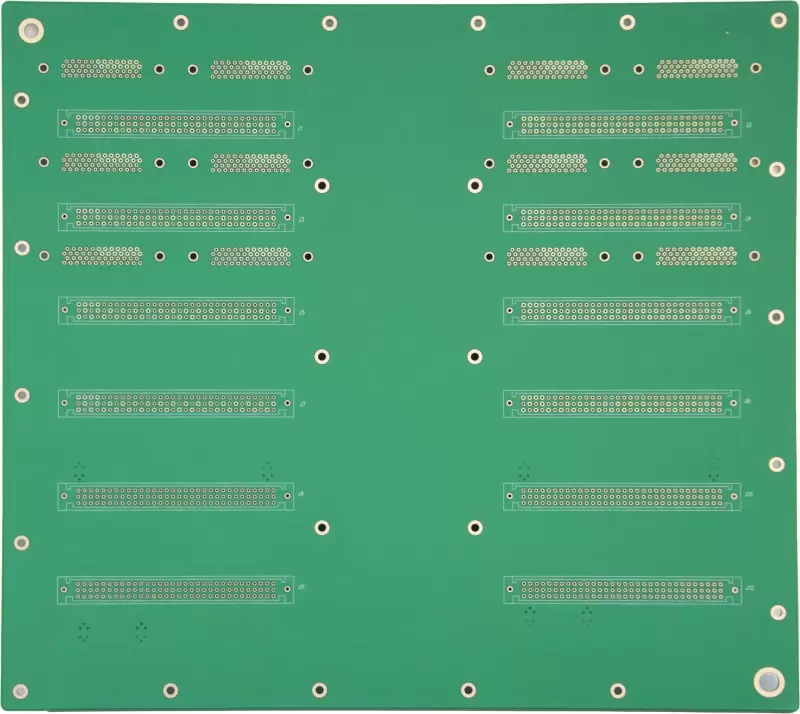

Толстая медная печатная плата

Имеет сверхтолстые медные слои (обычно >2 унций) для высокой токопроводящей способности

Идеально подходит для силовой электроники, контроллеров двигателей и промышленного оборудования

Улучшает теплопроводность и рассеивание тепла

Увеличивает механическую прочность для высоконадежных применений

Поддерживает сложные конструкции высокой мощности, снижая при этом потребность в дополнительном охлаждении.

Получить предложение сейчас

Возможности процесса

Особенность	Технические характеристики
Количество слоев	2-40 слоев
Материалы	FR-4 стандартный, FR-4 высокопроизводительный, FR-4 без галогенов
Медные гири (готовые)	2 унции – 6 унций
Толщина печатной платы	0,40 мм – 6,0 мм
Максимальные размеры	510 мм x 650 мм
Минимальный путь и зазор	0,075 мм / 0,075 мм
Минимальная механическая дрель	0,15 мм
Доступные варианты отделки поверхности	HASL (SnPb), LF HASL (SnNiCu), OSP, ENIG, иммерсионное олово, иммерсионное серебро, электролитическое золото, золотые пальцы

Почему стоит выбрать SprintPCB для толстой медной печатной платы?

Компания SprintPCB специализируется на производстве толстых медных печатных плат весом до 6 унций (175 г), идеально подходящих для сильноточных схем, преобразователей мощности и систем терморегулирования. Наши передовые технологии травления, гальванизации и ламинирования обеспечивают превосходную токопроводящую способность, рассеивание тепла и долговременную надежность в самых сложных условиях.

От прототипа до производства — мы поддерживаем вас на всем пути

Инженерная поддержка
Услуги прототипирования
Быстрый оборот
Плавный переход к массовому производству

Готовы ли вы приступить к проекту по созданию толстой медной печатной платы?

Запросить расценки / Отправить файл Gerber

Часто задаваемые вопросы о толстой медной печатной плате

Существуют ли какие-либо рекомендации по проектированию толстых медных печатных плат?

Да. В связи с увеличением толщины медного слоя необходимо тщательно продумать ширину дорожек, зазоры между ними и металлизацию переходных отверстий. Наша команда инженеров предоставляет поддержку DFM (Design for Manufacturability — проектирование с учётом технологичности), чтобы помочь вам оптимизировать топологию под требования к толстому медному слою.

Может ли компания SprintPCB производить многослойные толстые медные печатные платы?

Да. SprintPCB поддерживает многослойные толстые медные печатные платы, сочетая толстую медь с передовыми технологиями ламинирования для обеспечения целостности сигнала и управления температурой в сложных конструкциях.

Каковы преимущества толстых медных печатных плат?

Они обеспечивают высокую токовую нагрузку, улучшенное рассеивание тепла, механическую прочность и длительный срок службы изделия в тяжелых условиях эксплуатации.

Каковы основные области применения толстых медных печатных плат?

Толстые медные печатные платы широко используются в модулях питания, автомобильной электронике, системах возобновляемой энергии, промышленном управлении и преобразователях высокой мощности, где важны высокий ток и эффективное рассеивание тепла.

Что считается толстой медной печатной платой?

Толстая медная печатная плата обычно относится к платам с толщиной слоя меди 70 мкм (2 унции) или более на слой. SprintPCB может производить медь толщиной до 6 унций для высоконагруженных приложений.
