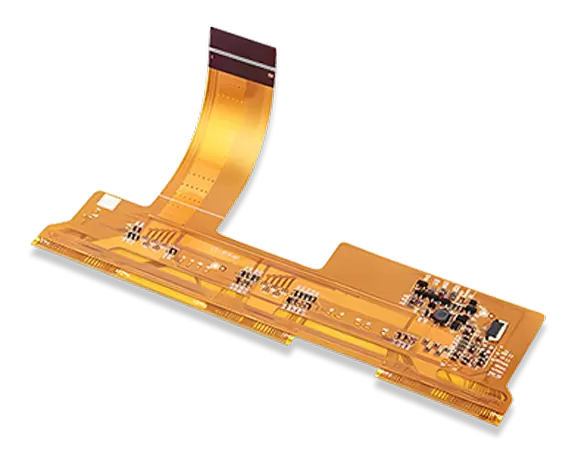

Гибкая печатная плата

Ультратонкий, гибкий и легкий

Адаптируется к динамическим складным и изогнутым установкам

Устраняет необходимость использования громоздких разъемов и кабелей в ограниченном пространстве.

Обеспечивает превосходное рассеивание тепла и надежность при механических нагрузках

Используется в автомобильных приборных панелях, сворачиваемых дисплеях и гибких датчиках.

Получить предложение сейчас

Возможности процесса

Особенность	Технические характеристики
Количество слоев	1-6 слоев
Материалы	Полиимид, полиэстер
Профильный метод	Лазерная резка, пробивка, фрезерование
Медные гири (готовые)	8 мкм – 70 мкм
Толщина FPC	0,05 мм – 0,80 мм
Максимальные размеры	250 мм х 610 мм
Минимальный путь и зазор	0,05 мм / 0,05 мм
Минимальная механическая дрель	0,1 мм
Доступные варианты отделки поверхности	HASL (SnPb), LF HASL (SnNiCu), OSP, ENIG, иммерсионное олово, иммерсионное серебро, электролитическое золото, золотые пальцы

Почему стоит выбрать SprintPCB для гибких печатных плат?

Компания SprintPCB специализируется на производстве гибких печатных плат из высококачественных полиимидных материалов, позволяя создавать лёгкие, гибкие и компактные электронные конструкции. Наша передовая рулонная технология, точное травление и строгие электрические испытания гарантируют долговечность, стабильность сигнала и длительный срок службы при изгибе в динамичных и ограниченных по объёму приложениях.

От прототипа до производства — мы поддерживаем вас на всем пути

Инженерная поддержка
Услуги прототипирования
Быстрый оборот
Плавный переход к массовому производству

Готовы ли вы начать свой проект по созданию гибкой печатной платы?

Запросить расценки / Отправить файл Gerber

Часто задаваемые вопросы о гибких печатных платах

В чем разница между гибкими и гибко-жёсткими печатными платами?

Гибкие печатные платы изготовлены полностью из гибкого материала, в то время как гибко-жёсткие печатные платы представляют собой комбинацию гибких и жёстких печатных плат. Гибко-жёсткие печатные платы используются в приложениях, где требуется сочетание гибкости и жёсткости, и обладают преимуществами как гибких, так и жёстких печатных плат.

Какие материалы используются для изготовления гибких печатных плат?

Гибкие печатные платы обычно изготавливаются из полиимида или полиэстера, которые отличаются гибкостью и хорошими тепловыми и электрическими характеристиками. В зависимости от конкретных требований к применению могут использоваться и другие материалы, например, поликарбонат.

Для каких сфер применения подходят гибкие печатные платы?

Гибкие печатные платы широко используются во многих приложениях, включая мобильные устройства, носимые устройства, медицинские приборы и автомобильную электронику.

Каковы преимущества использования гибких печатных плат?

Гибкие печатные платы имеют множество преимуществ, включая повышенную гибкость проектирования, меньший вес и размер, повышенную надежность, улучшенную производительность и экономию средств по сравнению с традиционными жесткими печатными платами.

Что такое гибкая печатная плата?

Гибкая печатная плата — это тип печатной платы, изготовленной из гибкого материала, например, полиимида или полиэстера, вместо традиционного жёсткого материала FR-4. Она обеспечивает большую свободу проектирования и может быть сложена, изогнута и уложена в ограниченном пространстве.
