Двусторонняя печатная плата

Двусторонняя печатная плата

Надежные и экономичные решения для печатных плат (2 слоя) | Универсальные для различных применений | Быстрое выполнение заказов | Сертификация RoHS и UL

homeГлавная > Производство печатных плат > Двусторонняя печатная плата

Двусторонняя печатная плата

Медь с обеих сторон, поддерживающая компоненты SMD и сквозного монтажа

Высокая экономическая эффективность благодаря гибким возможностям компоновки

Типично для силовых модулей и бытовой электроники

Обеспечивает более высокую плотность схем, чем односторонние конструкции

Идеальный баланс между производительностью и стоимостью производства для приложений среднего уровня

GetQuoteNowGet Quote

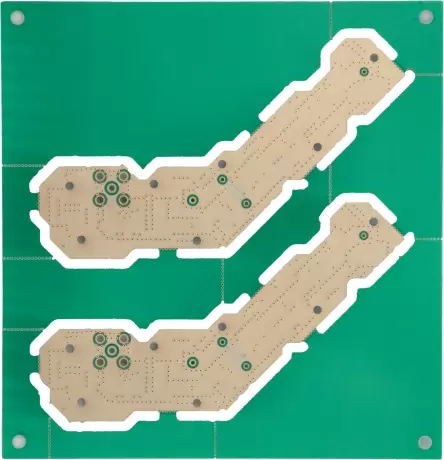

Двусторонняя печатная плата

Возможности процесса

ОсобенностьТехнические характеристики
Количество слоев2 слоя
МатериалыFR-4 стандартный, FR-4 высокопроизводительный, FR-4 без галогенов
Медные гири (готовые)0,5 унции – 6 унций
Толщина печатной платы0,40 мм – 6,0 мм
Максимальные размеры510 мм x 650 мм
Минимальный путь и зазор0,075 мм / 0,075 мм
Минимальная механическая дрель0,15 мм
Доступные варианты отделки поверхностиHASL (SnPb), LF HASL (SnNiCu), OSP, ENIG, иммерсионное олово, иммерсионное серебро, электролитическое золото, золотые пальцы
Почему стоит выбрать SprintPCB для двухсторонних печатных плат?
Компания SprintPCB специализируется на производстве высококачественных двусторонних печатных плат для широкого спектра применений: от бытовой электроники до промышленных систем управления. Благодаря передовым технологиям сверления на станках с ЧПУ, печати паяльных масок и автоматизированному оптическому контролю мы обеспечиваем точную трассировку, прочные межсоединения и стабильную работу каждой платы.
От прототипа до производства — мы поддерживаем вас на всем пути

  • Инженерная поддержка

  • Услуги прототипирования

  • Быстрый оборот

  • Плавный переход к массовому производству

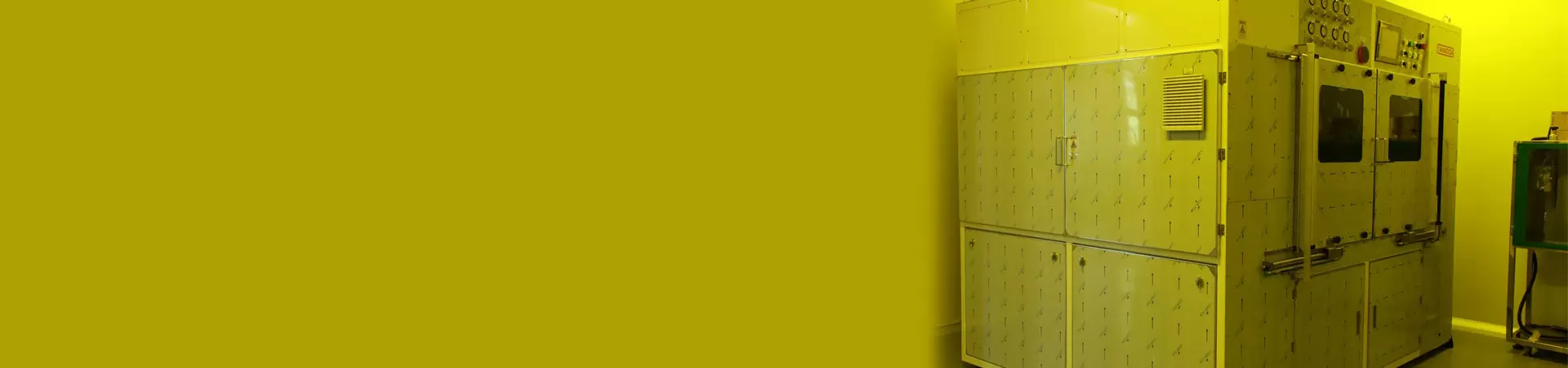

Оборудование для производства печатных плат
SprintPCB использует самое передовое оборудование в отрасли, чтобы обеспечить эффективное производство и высокое качество продукции с добавленной стоимостью для наших партнеров.

Готовы ли вы приступить к проекту по созданию двухсторонней печатной платы?

Запросить расценки / Отправить файл Gerber

Часто задаваемые вопросы о двухсторонних печатных платах

Двусторонняя печатная плата FAQЧто такое двухсторонняя печатная плата?
Двусторонняя печатная плата (ДПП) — это тип печатной платы, на обеих сторонах которой расположены токопроводящие дорожки и компоненты.
Двусторонняя печатная плата FAQЧем отличается трассировка дорожек на двухсторонних печатных платах по сравнению с односторонними печатными платами?
В двусторонних печатных платах трассировка может осуществляться с обеих сторон платы, что обеспечивает более гибкую и эффективную разработку. В односторонних печатных платах трассировка ограничивается только одной стороной.
Двусторонняя печатная плата FAQКаковы преимущества двухсторонних печатных плат?
Процесс изготовления двухсторонних печатных плат в основном включает сверление, гальванизацию, травление, ламинирование, тестирование и т. д.
