1. Выбор между гибко-жёсткой платой и гибкой печатной платой: баланс преимуществ и недостатков

2023-05-31Репортер: SprintPCB

В разработке и производстве современных электронных устройств выбор подходящего типа печатной платы имеет решающее значение. Гибко-жёсткие платы и гибкие печатные платы (FPC) — два распространённых варианта, играющих важную роль в различных сценариях применения. Гибко-жёсткие платы разработаны для сочетания характеристик жёсткости и гибкости, обеспечивая гибкость и изгиб в одних областях, сохраняя при этом жёсткость в других. С другой стороны, FPC известны своей гибкостью и гибкостью, что делает их подходящими для приложений, требующих миниатюризации и высокоплотной разводки. Выбор правильного типа печатной платы для конкретного проекта крайне важен для обеспечения производительности, надёжности и эффективности производства электронных устройств. Однако для многих разработчиков и производителей выбор между гибко-жёсткими платами и FPC может оказаться непростой задачей. Поэтому в данной статье рассматриваются преимущества и недостатки гибко-жёстких плат и FPC, а также приводятся ключевые соображения, которые помогут читателям принимать обоснованные решения относительно компромиссов. Понимая характеристики и области применения гибко-жёстких плат и гибких печатных плат (FPC), читатели смогут принимать взвешенные решения, исходя из требований и ограничений своих проектов. Эта статья содержит исчерпывающую информацию, которая поможет читателям сделать осознанный выбор между гибко-жёсткими платами и гибкими печатными платами (FPC), будь то повышение эффективности использования пространства и гибкости конструкции или повышение стоимости и эффективности производства. Далее мы более подробно рассмотрим преимущества и недостатки гибко-жёстких плат и гибких печатных плат (FPC) , а также основные факторы, влияющие на выбор.

Преимущества гибко-жёсткой платы

Жестко-гибкая-доска-1

Гибко-жёсткие платы сочетают в себе функциональность как жёстких, так и гибких компонентов на одной печатной плате. Такая конструкция сокращает количество межсоединений и разъёмов между компонентами, экономя пространство и упрощая интеграцию электронных элементов в компактные устройства или системы. Кроме того, гибкость конструкции гибко-жёстких плат позволяет создавать индивидуальные схемы, наилучшим образом соответствующие требованиям конкретных приложений, позволяя создавать сложные электронные конструкции. Сочетание жёстких и гибких материалов в гибко-жёстких платах обеспечивает более высокую надёжность и долговечность. Жёсткая часть обеспечивает стабильную опору и механическую прочность, предотвращая повреждение платы при вибрации или изгибе. Гибкая часть способна адаптироваться к изгибу и скручиванию, снижая механическую нагрузку, тем самым увеличивая срок службы и надёжность платы. Конструкция гибко-жёстких плат устраняет необходимость в большом количестве разъёмов и модулей, необходимых для традиционных печатных плат. Это уменьшает количество точек соединения, минимизируя потенциальные проблемы с подключением и точки отказа, тем самым повышая общую надёжность схемы. Кроме того, сокращение количества разъёмов упрощает процесс сборки, экономя производственные затраты и время. Конструкция гибко-жёстких плат позволяет сократить количество компонентов и этапов сборки, что приводит к снижению производственных затрат и времени сборки. По сравнению с традиционными методами, предполагающими использование отдельных печатных плат и жгутов проводов, интегрированная конструкция гибко-жёстких плат снижает количество ошибок и сбоев при сборке, повышая эффективность производства.

Недостатки жестко-гибкой платы

Конструкция гибко-жёсткой платы сложна, поскольку требует интеграции и маршрутизации двух различных материалов. Это может потребовать передовых навыков проектирования и инструментов. Кроме того, стоимость производства гибко-жёстких плат, как правило, выше по сравнению с традиционными жёсткими или гибкими печатными платами. Сюда входят затраты на материалы, методы обработки и специализированное производственное оборудование. Процессы производства и сборки гибко-жёстких плат сложнее, чем традиционных печатных плат. В связи с уникальной структурой для обеспечения надёжности и стабильности гибких компонентов требуются специальные технологии и оборудование. Кроме того, сборка гибко-жёстких плат требует более высокой технической квалификации и тщательного выполнения для правильного соединения и фиксации точек соединения жёстких и гибких секций. Сложность конструкции гибко-жёстких плат усложняет ремонт и восстановление. Ремонт гибкой части может потребовать специальных методов и оборудования, в то время как ремонт жёсткой части может потребовать перепроектирования и производства всей печатной платы. Следовательно, стоимость и время обслуживания и ремонта гибко-жёсткой платы высоки. Конструкция и производство гибко-жёстких плат адаптируются к конкретным условиям применения. В определённых условиях, таких как высокие температуры, высокая электропроводность или механические нагрузки, гибко-жёсткие платы могут оказаться неподходящим выбором. Это связано с тем, что гибкие компоненты могут потерять устойчивость или быть подвержены повреждениям в определённых экстремальных условиях. Поэтому при выборе гибко-жёстких плат необходимо тщательно учитывать требования и ограничения конкретного применения.

Преимущества FPC

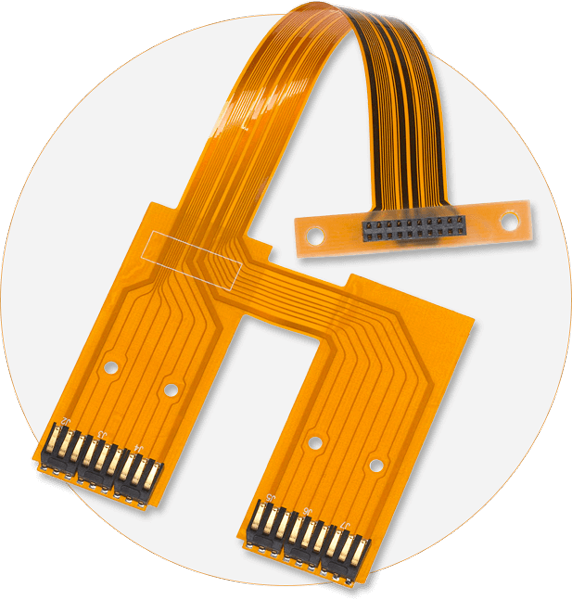

гибкая печатная плата

Гибкие печатные платы можно сгибать и складывать, что позволяет адаптировать их к устройствам различных форм и размеров. Благодаря своей гибкости гибкие печатные платы особенно подходят для приложений с ограниченным пространством или требующих установки изогнутых элементов. Гибкие печатные платы изготавливаются из тонких и лёгких гибких подложек, что делает их тоньше и легче жёстких печатных плат. Это делает гибкие печатные платы очень полезными в небольших устройствах с ограничениями по весу и объёму, таких как мобильные устройства, носимые устройства и медицинское оборудование. Гибкие печатные платы обеспечивают высокую плотность монтажа, поскольку позволяют разместить больше схем благодаря использованию тонких плёнок, многослойной компоновки или изогнутых дорожек. Это обеспечивает больше точек подключения и более высокую плотность проводов, упрощая проектирование сложных схем и функций. Кроме того, гибкие печатные платы уменьшают количество точек подключения и разъёмов, тем самым уменьшая количество потенциальных точек отказа и повышая надёжность системы. Гибкие подложки гибких печатных плат, как правило, обладают хорошими характеристиками электромагнитного экранирования. Они могут обеспечивать более низкий уровень электромагнитного излучения и чувствительность, тем самым снижая воздействие помех и шума. Это критически важно для высокочастотных и чувствительных приложений, таких как устройства связи и радиочастотные схемы. Гибкие печатные платы обычно используют надёжные методы соединения, такие как пайка или компрессионное склеивание, для соединения электронных компонентов и устройств. Эти методы соединения обеспечивают надёжное электрическое соединение и механическую фиксацию, способную выдерживать такие воздействия окружающей среды, как вибрации, удары и перепады температур. Гибкие подложки и надёжные методы соединения гибких печатных плат обеспечивают им хорошую устойчивость к вибрации и ударам. Они обеспечивают стабильность и надёжность схем в условиях вибрации и ударов, что делает их пригодными для использования в таких областях, как мобильные устройства и автомобильная электроника, чувствительные к вибрации и ударам.

Недостатки FPC

Гибкие печатные платы более подвержены механическим воздействиям по сравнению с жёсткими. Из-за своей тонкости и гибкости гибкие печатные платы склонны к изгибу, сгибанию и повреждению при неправильном обращении. Поэтому для обеспечения их механической прочности и долговечности требуется бережное обращение и обслуживание. По сравнению с жёсткими печатными платами, гибкие печатные платы имеют более высокую стоимость производства. Процесс производства гибких печатных плат требует использования специальных материалов и технологий, таких как полиимидные (ПИ) подложки, тонкоплёночное покрытие, ламинирование и т. д. Эти особые требования усложняют производственный процесс, требуя более высокого уровня технологического опыта и инвестиций в оборудование, что приводит к увеличению стоимости. Гибкие печатные платы более чувствительны к условиям окружающей среды. Например, они более чувствительны к колебаниям температуры, влажности и воздействию химических веществ. В суровых условиях окружающей среды, таких как высокие температуры, высокая влажность, коррозионные газы, гибкие печатные платы могут подвергаться воздействию, что приводит к снижению производительности или выходу из строя. Поэтому использование гибких печатных плат может быть ограничено в определённых областях применения. Гибкие печатные платы имеют определённые ограничения в высокочастотных и высокоскоростных приложениях. Из-за гибкой подложки и тонких проводников электрические характеристики передачи гибких печатных плат могут быть подвержены потерям и затуханию сигнала, что ограничивает их способность передавать высокочастотные и высокоскоростные сигналы. Для приложений, требующих более высоких частот или быстрой передачи сигнала, могут потребоваться более сложные конструкции и технологические решения. По сравнению с жёсткими печатными платами, проектирование и обслуживание гибких печатных плат относительно сложнее. Из-за гибкости и мягкости гибких печатных плат процесс проектирования должен учитывать дополнительные факторы, такие как точки сгиба, радиусы изгиба и использование разъёмов. Кроме того, ремонт и обслуживание гибких печатных плат может быть более сложным из-за их гибкости и сложной структуры, часто требуя специальных знаний и оборудования.
