Печатная плата (PCB) — незаменимый компонент современных электронных устройств. Высококачественные и надёжные печатные платы необходимы для обеспечения производительности и надёжности как небольших электронных устройств, так и крупных промышленных установок. В этой статье мы поделимся несколькими полезными советами и методиками для энтузиастов в сфере печатных плат, которые помогут им освоить искусство проектирования и производства печатных плат.Шаг 1: Понимание принципов проектирования печатных плат
Прежде чем приступить к проектированию печатной платы, крайне важно глубоко понимать принципы, лежащие в её основе. Освоение основ электротехники, передачи сигналов, шумоподавления и электромагнитной совместимости может помочь разработчикам избежать потенциальных проблем и повысить качество проектирования. Что касается основ электротехники, передачи сигналов, шумоподавления и электромагнитной совместимости, вот некоторые важные концепции и принципы. Электротехнические принципы: Напряжение: представляет собой разность потенциалов и служит движущей силой для потока заряда в цепи. Ток: относится к скорости, с которой заряд проходит через проводник, представляя поток заряда в цепи. Сопротивление: определяет степень препятствия прохождению тока, измеряется в омах. Ёмкость: способность накапливать заряды, что приводит к разделению зарядов между двумя проводниками. Индуктивность: реакция проводника на изменения тока, создающая магнитное поле. Передача сигнала: Линия передачи: провод или кабель, используемый для передачи сигналов в цепи. Полоса пропускания: диапазон частот, который может передавать линия передачи сигнала. Тактовый сигнал: сигнал, используемый для синхронизации и тактирования различных компонентов электронных устройств. Последовательная связь: метод связи, при котором данные передаются побитно. Параллельная связь: метод связи, при котором одновременно передаются несколько битов. Управление шумом: помехи сигнала: электромагнитные помехи от других электронных устройств или схем, которые влияют на качество сигнала. Контуры заземления: шум, вызванный разницей потенциалов в заземлении между различными точками. Подавление шумов: снижение шумовых помех с помощью таких методов, как фильтры, экранирование и развязывающие конденсаторы. Дифференциальный сигнал: снижение шумовых помех путем объединения сигнала с его инвертированным сигналом. Электромагнитная совместимость: электромагнитное излучение: электромагнитные волны, генерируемые электронными устройствами, которые могут создавать помехи для других устройств. Экранирование: использование металлических корпусов или слоев для блокировки и изоляции электромагнитного излучения и помех. Проектирование заземления: правильное планирование и подключение заземления устройства для уменьшения электромагнитных помех и контуров заземления. Глубокое понимание этих концепций поможет вам решать проблемы и лучше оптимизировать ваши проекты в процессе проектирования и производства печатной платы.Шаг 2: Выбор подходящего инструмента для проектирования печатных плат
Выбор правильного инструмента для проектирования печатных плат — один из ключевых факторов успеха. На рынке представлено множество мощных программ для проектирования печатных плат, таких как Altium Designer, Eagle и KiCad. Выбрав инструмент, соответствующий вашим потребностям, проектировщики смогут эффективно выполнять проектирование печатных плат. Ниже приведены некоторые преимущества и недостатки таких программ для проектирования печатных плат, как Altium Designer , Eagle и KiCad .

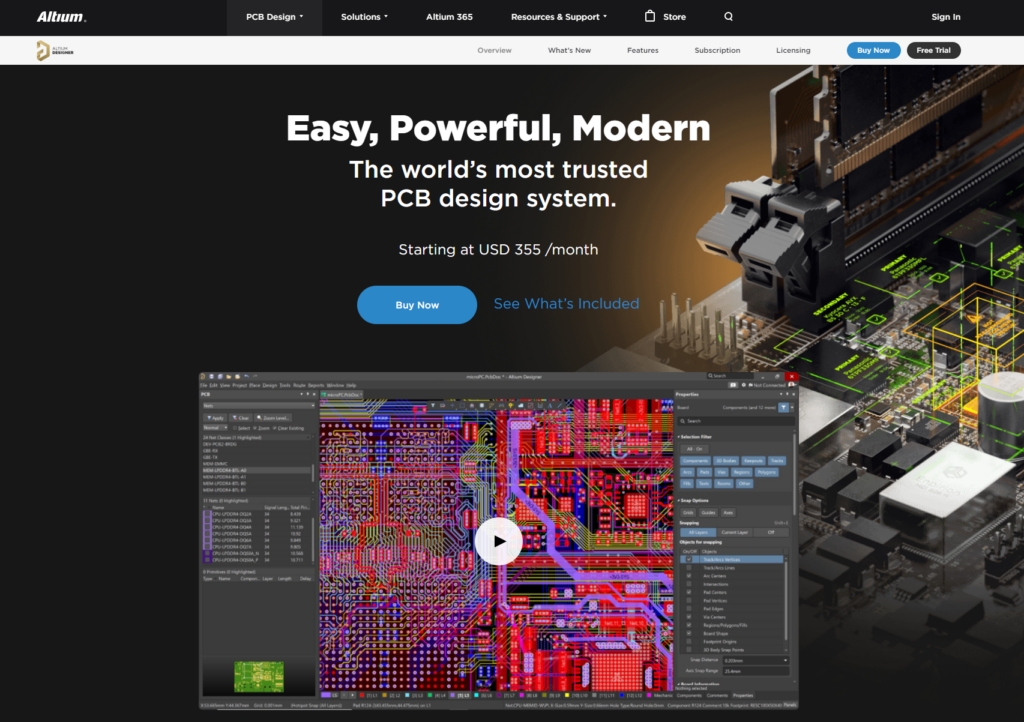

Преимущества Altium Designer: Мощные функции и комплексная среда проектирования, подходящая для сложных проектов печатных плат. Обширная библиотека и база данных компонентов обеспечивают удобство использования проектировщиками. Расширенные возможности компоновки и трассировки, обеспечивающие эффективную работу со сложными схемотехническими решениями. Поддержка различных форматов файлов и интегрированных систем контроля версий для удобства совместной работы в команде. Комплексные инструменты моделирования и валидации, облегчающие проверку проектов и решение проблем. Недостатки Altium Designer: Высокая стоимость, которая может быть не по карману отдельным проектировщикам или небольшим командам. Кривая обучения довольно крутая, и освоение программного обеспечения занимает некоторое время. Работа с крупномасштабными проектами может потребовать более высоких компьютерных характеристик и ресурсов.

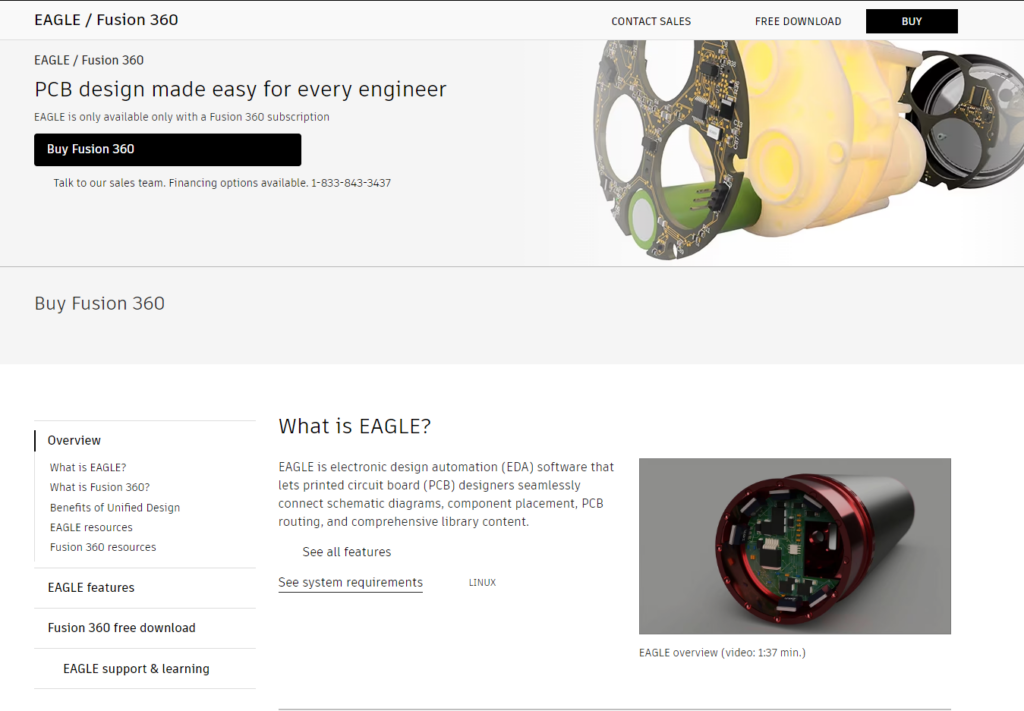

Преимущества Eagle: Удобный интерфейс, простой в освоении и использовании. Бесплатная версия подходит для индивидуальных разработчиков или небольших проектов. Активное сообщество пользователей и обширная поддержка ресурсов. Хорошие возможности компоновки и трассировки, подходящие для проектов печатных плат среднего размера. Недостатки Eagle: Ограниченная производительность при работе со сложными и крупномасштабными проектами. Ограниченная функциональность, отсутствие некоторых расширенных функций и инструментов моделирования. Для доступа к расширенным функциям и функционалу может потребоваться покупка платной версии.

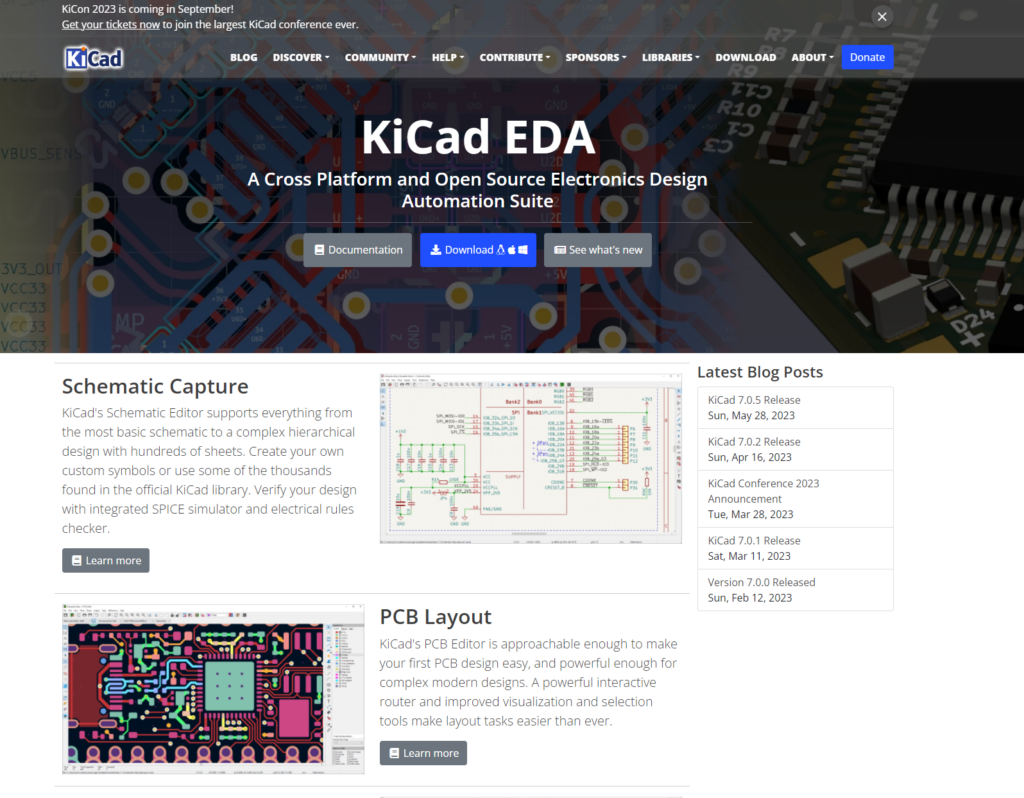

Преимущества KiCad: Бесплатное ПО с открытым исходным кодом, подходит как для индивидуальных разработчиков, так и для небольших групп. Обеспечивает стабильные возможности компоновки и трассировки для проектов печатных плат среднего размера. Активное сообщество пользователей и обширная поддержка ресурсов. Функционал программы легко настраивается и расширяется для удовлетворения индивидуальных потребностей. Недостатки KiCad: Крутая кривая обучения, требующая больше времени для освоения по сравнению с другими коммерческими программами. Некоторые расширенные функции и инструменты моделирования могут отсутствовать или быть менее мощными по сравнению с коммерческими программами. Отсутствуют некоторые расширенные функции, такие как 3D-визуализация.
Шаг 3: Тщательная компоновка и трассировка печатной платы
Грамотная компоновка и трассировка позволяют минимизировать помехи и шумы сигналов, одновременно повышая производительность и стабильность схемы. При компоновке проектировщики должны разумно размещать компоненты, обращать внимание на трассировку сигнальных и силовых линий, а также планировать заземляющий слой. При трассировке следует использовать оптимальную ширину дорожек и зазоры между ними, чтобы избежать перекрестных помех и оптимизировать целостность сигнала. Ниже приведены несколько практических примеров и методов, которые помогут минимизировать помехи и шумы сигналов, а также улучшить производительность и стабильность схемы при компоновке и трассировке печатной платы. Разделение аналоговых и цифровых сигналов: Разделите аналоговые и цифровые сигналы, чтобы избежать взаимных помех. Аналоговые сигналы, как правило, более чувствительны и должны быть максимально изолированы от цифровых сигналов. Планирование заземляющего слоя: Правильное планирование заземляющего слоя снижает шумы и помехи в цепи возврата тока через землю. Обеспечьте достаточную площадь заземляющего слоя и надежное соединение с заземляющими контактами соответствующих компонентов. Управление высокоскоростными сигналами: Для высокоскоростных сигнальных линий используйте такие методы, как дифференциальные пары, согласование импеданса и согласование длины сигналов, для поддержания целостности сигнала. Эти методы могут уменьшить искажения сигнала и перекрестные помехи, улучшая качество сигнала. Раздельные линии питания и сигналы: разделите трассировку линий питания и сигналов, чтобы минимизировать влияние помех на сигналы. Избегайте параллельной прокладки линий питания и сигналов и располагайте их как можно дальше друг от друга. Избегайте перекрестных помех: при трассировке избегайте пересечения сигнальных линий. Перекрестные помехи могут вызвать перекрестные помехи и электромагнитные наводки, что приводит к ухудшению качества сигнала. Используйте межслойную трассировку или используйте переходные отверстия для межслойных соединений, чтобы избежать перекрестных помех. Стратегия распределения выводов: распределяйте выводы разумно, чтобы пути сигнала между соответствующими компонентами были как можно короче и прямее. Это помогает уменьшить задержку передачи сигнала, потери и перекрестные помехи в схеме. Управление импедансом: управляйте импедансом сигнальных линий для соответствия характеристическому импедансу драйверов и приемников в соответствии с требованиями проекта. Несоответствие импедансов может привести к отражению сигнала и проблемам целостности. Схема расположения выводов заземления: для чувствительных аналоговых схем старайтесь концентрировать выводы заземления вместе, чтобы сформировать хорошие точки заземления, уменьшая шум в тракте возврата тока через землю. Электромагнитное экранирование: Для чувствительных к помехам схем или модулей можно использовать методы электромагнитного экранирования, такие как экранирующие банки, межслойное экранирование и изоляция заземляющей плоскости, чтобы снизить влияние внешних помех. Связь и скручивание: Для сигналов, требующих связи, таких как тактовые сигналы, и соответствующих им линий заземления, прокладывайте их вместе скрученными проводами для минимизации помех и перекрёстных помех.
Шаг 4: Рассмотрите возможность терморегулирования
Управление тепловым режимом является важным фактором, который следует учитывать при проектировании мощных или больших печатных плат. Правильное размещение радиаторов, вентиляторов охлаждения и самих радиаторов необходимо для поддержания температуры схемы в допустимых пределах. Кроме того, выбор подходящих тепловых материалов и технологий, таких как радиаторы, термопрокладки и термопаста, может повысить эффективность теплоотвода. Для управления тепловым режимом электронных устройств или печатных плат широко используются радиаторы, термопрокладки и термопаста. Каждый из них работает по своему принципу, и ниже приведено описание каждого из них. Радиатор – это металлический компонент с высокой теплопроводностью, обычно изготовленный из алюминия или меди. Принцип его работы заключается в увеличении площади поверхности и обеспечении большей рассеивающей поверхности для ускорения теплопередачи и рассеивания. Радиатор плотно контактирует с охлаждаемым компонентом, например, процессором или усилителем мощности, и передает тепло с поверхности компонента на радиатор посредством теплопроводности. Затем тепло рассеивается в окружающий воздух через большую площадь поверхности ребер радиатора. Конструкция радиатора обычно ориентирована на максимальное увеличение площади поверхности, повышение эффективности рассеивания тепла и усиление конвекции воздушного потока для дальнейшего повышения эффективности охлаждения. Термопрокладка – это мягкий материал, обычно изготавливаемый из силиконового геля или резины с хорошей теплопроводностью. Принцип её действия заключается в заполнении зазора между источником тепла и радиатором для повышения эффективности теплопроводности. Термопрокладки можно размещать между электронными компонентами (например, микросхемами или модулями питания) и радиаторами. Они обладают некоторой сжимаемостью, что позволяет им заполнять неровные зазоры и обеспечивать лучшую теплопроводность. Теплопроводность термопрокладки способствует быстрой передаче тепла от источника тепла к радиатору, обеспечивая эффективное теплоотведение. Термопаста – это высокотеплопроводный состав, обычно состоящий из силиконовой смазки или оксидов металлов. Принцип её действия заключается в заполнении мельчайших зазоров между поверхностью электронных компонентов и радиатором, тем самым повышая эффективность теплопроводности между ними. Основная роль термопасты – заполнение мелких неровностей и щелей поверхности, снижение теплового сопротивления на тепловом интерфейсе и повышение эффективности теплопроводности. Нанесение необходимого количества термопасты позволяет улучшить тепловой контакт, улучшая теплопередачу от источника тепла к радиатору. Эти решения для терморегулирования играют ключевую роль в электронных устройствах, помогая эффективно передавать тепло от источника тепла к радиаторам и гарантируя поддержание температуры устройства в безопасном диапазоне.Шаг 5: Выбор подходящих материалов и производителей
Выбор высококачественных материалов для печатных плат и надежных производителей имеет решающее значение для обеспечения их производительности и надежности. Высококачественные материалы обеспечивают лучшую передачу сигнала и механическую прочность, а надежные производители гарантируют высокое качество производственных процессов и своевременную доставку. Вот некоторые известные бренды материалов для печатных плат. Isola — ведущий мировой производитель высокопроизводительных изоляционных материалов для подложек, предлагающий широкий ассортимент решений. Корпорация Rogers специализируется на высокопроизводительных материалах, предлагая инновационные материалы для печатных плат, такие как серии RO4000, RO3000 и RT/duroid для электронной промышленности.
Panasonic — известный производитель электроники, который также предлагает разнообразные материалы для печатных плат, включая высокопроизводительную медную фольгу и полиимидные подложки.
Компания Shengyi Technology — один из ведущих производителей материалов для печатных плат в Китае, предлагающий широкий ассортимент медной фольги, предварительно пропитанных пленок и материалов подложек.
Компания ITEQ — ведущий мировой поставщик высокопроизводительных материалов для подложек, включая платы из стекловолокна, полиимидные платы и многослойные материалы. Ventec International Group предлагает инновационные решения для материалов для печатных плат, включая высокоскоростные/высокочастотные материалы, материалы для терморегулирования и экологически безопасные материалы. TUC специализируется на производстве жёстких и гибких материалов для печатных плат, широко применяя свою продукцию в автомобильной промышленности, коммуникациях и потребительской электронике.
Шаг 6: Проведите тщательное тестирование и проверку
Проведение тщательного тестирования и валидации является важным шагом перед началом массового производства печатной платы. Используя различные методы тестирования, такие как функциональное тестирование, тестирование целостности сигналов и тестирование надежности, обеспечивается соответствие производительности печатной платы ожиданиям, а также выявляются и устраняются потенциальные проблемы. Функциональное тестирование, тестирование целостности сигналов и тестирование надежности являются важными методами тестирования при проектировании и производстве печатных плат, которые помогают гарантировать производительность и надежность печатной платы. Вот некоторые общие методы и этапы этих тестов. Функциональное тестирование направлено на проверку того, функционируют ли схемы и компоненты на печатной плате, как ожидалось. Эти тесты можно выполнить с помощью следующих этапов. Подготовка плана тестирования: Определите функции, которые необходимо протестировать, и ожидаемые результаты. Написание тестовых сценариев: Подготовьте тестовые сценарии или тестовые случаи на основе плана тестирования. Настройка тестового оборудования: Приобретите необходимое тестовое оборудование и инструменты, такие как осциллографы, мультиметры и т. д. Подключение тестового оборудования: Подключите тестовое оборудование к соответствующим интерфейсам или контактам на печатной плате. Выполните тесты: следуйте тестовым сценариям шаг за шагом и запишите результаты теста. Анализ результатов: проанализируйте результаты теста, чтобы убедиться, что функциональность работает правильно. Устранение неполадок: если во время тестирования выявлены какие-либо проблемы, отследите и устраните неисправности, а затем повторите тестирование соответствующим образом. Тестирование целостности сигнала используется для того, чтобы гарантировать, что сигналы не подвержены влиянию шума, искажений или помех во время их передачи по печатной плате. Вот общие шаги для выполнения тестирования целостности сигнала. Разработайте плату тестирования целостности сигнала: создайте специальную плату или схему для тестирования целостности сигнала. Определите контрольные точки: выберите пути прохождения сигнала и контрольные точки для тестирования. Добавьте сигнальные пробники: подключите сигнальные пробники к контрольным точкам для контроля формы сигнала. Подача сигналов: подайте соответствующие сигналы в контрольные точки. Наблюдение за формой сигнала: используйте такие устройства, как осциллографы или логические анализаторы, для наблюдения за формой сигнала, шумом и синхронизацией сигналов. Анализ результатов: оцените целостность сигнала, сравнив ожидаемые формы сигнала с наблюдаемыми формами сигнала. Оптимизация конструкции: При обнаружении проблем с целостностью сигнала скорректируйте конструкцию печатной платы, например, изменив маршрутизацию, добавив согласующие резисторы или внедрив экранирование. Испытание на надёжность направлено на оценку производительности и надёжности печатной платы при длительной эксплуатации. Ниже приведены некоторые распространённые методы проведения испытаний на надёжность. Испытание на циклическое изменение температуры: Поместите печатную плату в различные температурные условия, например, при высоких и низких температурах, чтобы имитировать экстремальные условия эксплуатации. Испытание на виброустойчивость: Подключите печатную плату к вибростенду и подвергните её вибрационным испытаниям на различных частотах и амплитудах для имитации вибрационных условий во время транспортировки или эксплуатации. Испытание на влажность:Испытайте печатную плату в условиях высокой влажности, чтобы проверить её устойчивость к влаге и смоделировать рабочие условия во влажной среде. Испытание на электрическую теплопередачу: оцените долговечность электронных компонентов и паяных соединений печатной платы, пропустив электрический ток и проведя испытания на циклическое изменение температуры. Испытание электрических характеристик: выполните измерения электрических параметров печатной платы, таких как сопротивление, ёмкость, сопротивление изоляции и т. д., для проверки соответствия спецификациям. Оценка надёжности: оцените надёжность печатной платы и выявите потенциальные проблемы на основе результатов испытаний и требований спецификации. Освоение искусства проектирования и производства печатных плат требует постоянного обучения и практики. Глубоко изучив принципы проектирования печатных плат, выбрав подходящие инструменты, проведя тщательную компоновку и трассировку, продумав вопросы терморегулирования, выбрав подходящие материалы и производителей, а также проведя тщательное тестирование и валидацию, энтузиасты в индустрии печатных плат могут повысить качество проектирования и гарантировать производительность и надёжность печатных плат. Постоянно стремясь к совершенству, вы тоже можете стать мастером проектирования и производства печатных плат!
