В эпоху стремительного технического прогресса электронные устройства становятся всё компактнее, легче и гибче, что делает их всё более удобными для переноски. На фоне этой волны инноваций технология гибких печатных плат (ГПП) стала важнейшим компонентом. Её гибкость позволяет разработчикам интегрировать больше функций и соединений в сложные и ограниченные пространства. Поэтому можно сказать, что гибкие печатные платы — единственное решение, отвечающее требованиям миниатюризации и мобильности электронных устройств. Однако для многих гибкие печатные платы всё ещё остаются относительно незнакомой концепцией. Эта статья поможет вам быстро познакомиться с гибкими печатными платами и оценить их значение в разработке современных электронных устройств. Гибкие печатные платы — это не просто технология; это ключевая движущая сила инноваций и прогресса в области электронных устройств. Давайте вместе исследуем увлекательный мир гибких печатных плат! Прежде всего, мы подробно объясним определение и основные понятия гибких печатных плат, чтобы помочь каждому получить полное представление о них.

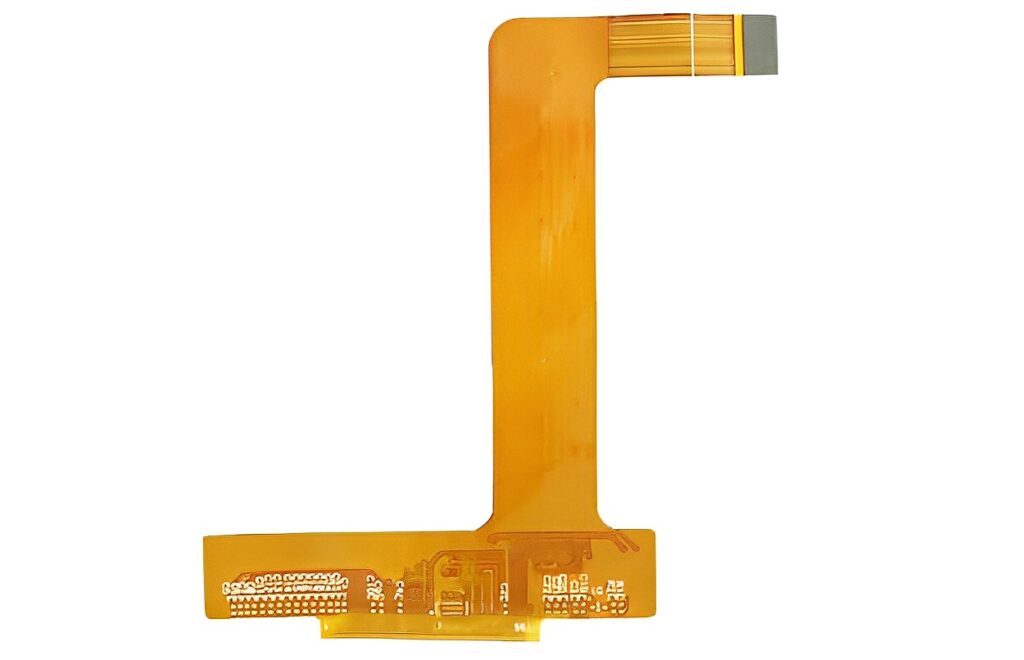

Гибкая печатная плата (FPCB) — это тип печатной платы, изготовленной из гибких материалов. Вместо жёсткой основы, используемой в традиционных печатных платах, используется гибкая подложка, например, полиимид (PI) или полиэстер (PET). Гибкие материалы основы, такие как полиимид (PI) или полиэтиленнафталат (PEN), обычно устойчивы к высоким температурам и обладают хорошей гибкостью. Гибкая подложка позволяет печатной плате работать в таких формах, как изгиб, складывание и скручивание. «FPC» — это аббревиатура от Flexible Printed Circuit, также известная в отрасли как «Flex PCB». FPC — это тип печатной платы, изготовленной из гибких изоляционных материалов. Она высоко ценится за свой лёгкий вес, тонкий форм-фактор и исключительные характеристики, такие как гибкость и складываемость. FPC позволяет значительно уменьшить размеры электронных изделий, удовлетворяя растущий спрос на компактные, миниатюрные и высоконадёжные устройства. Гибкие печатные платы (ГПП) – это технология, зародившаяся в 1970-х годах в США для разработки ракетно-космической техники. Это тип печатных плат, изготовленных из полиэфирной пленки или полиимида в качестве базового материала, характеризующегося высокой надежностью и превосходной гибкостью. Благодаря размещению печатной платы на гибком и тонком пластиковом листе множество прецизионных компонентов можно разместить в узких и ограниченных пространствах, образуя гибкую, легко сгибаемую плату. Платы такого типа легко сгибаются, складываются, имеют небольшой вес, компактны, хорошо рассеивают тепло и просты в монтаже, что является прорывом в области традиционных технологий межсоединений. В конструкции гибких плат используются изолирующие пленки, проводники и клеи. Гибкие печатные платы состоят из одного или нескольких слоев тонкопленочных материалов с проводящими слоями или схемами, нанесенными на области, где требуется подключение. Эти проводящие слои обычно изготавливаются из медной фольги и формируются в требуемые схемы с помощью таких процессов, как химическое травление или механическая зачистка. Гибкие печатные платы также могут включать в себя компоненты схем, разъёмы и другие электронные элементы. Разобравшись с определением и основными понятиями гибких печатных плат, давайте поговорим о распространённых типах гибких печатных плат.

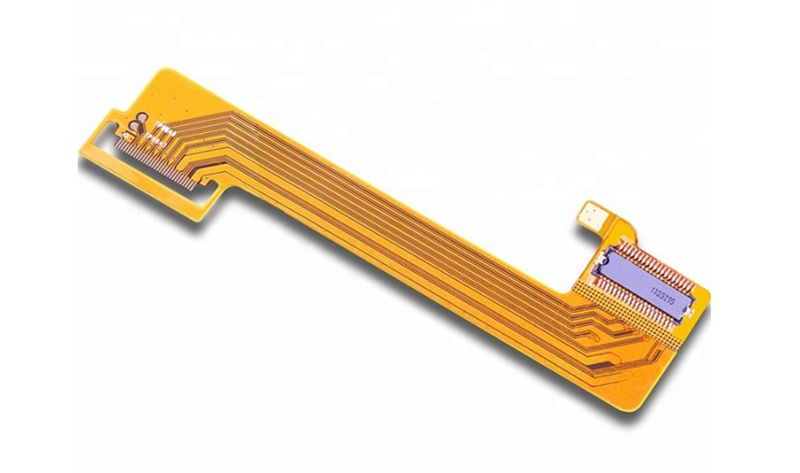

Односторонняя гибкая печатная плата (FPC)
Схема на односторонней гибкой плате обычно располагается с одной стороны и использует медную фольгу в качестве проводящего слоя. Требуемый рисунок схемы может быть создан химическим травлением или методами механического удаления. На гибкую подложку могут быть добавлены защитные слои или покровные слои для повышения стабильности и долговечности схемы. Односторонние гибкие платы широко используются в простых и несложных приложениях, особенно там, где требуется изгиб и компактность. Их можно использовать в различных электронных устройствах, таких как носимые устройства, мобильные телефоны, цифровые камеры, принтеры, автомобильная электроника и многое другое. Благодаря своим преимуществам гибкости и компактной конструкции, односторонние гибкие платы имеют широкий спектр применения в изделиях, где приоритетными являются малый вес, гибкость и надежность. Важно отметить, что из-за того, что для трассировки цепи доступна только одна сторона, односторонние гибкие платы имеют меньшую плотность схемы и функциональную интеграцию.

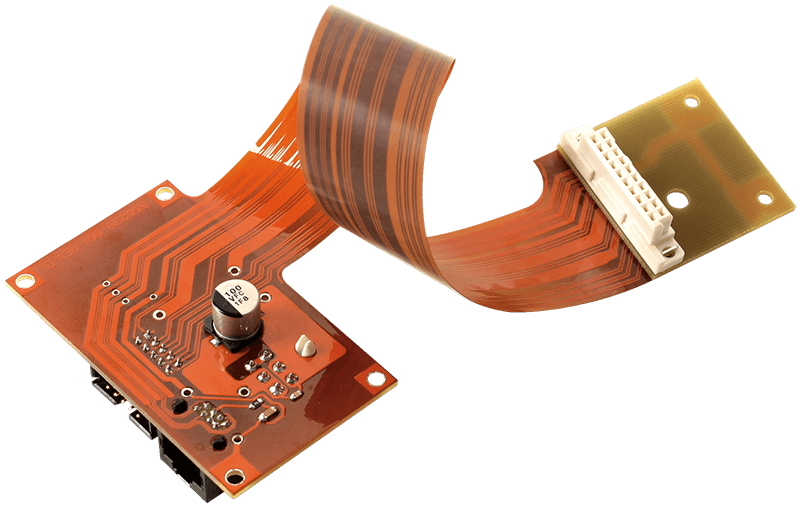

Двусторонняя гибкая печатная плата (FPC)
Двусторонняя гибкая плата состоит из двух гибких подложек, расположенных между слоями схем. Эти слои схем могут быть изготовлены из медной фольги, которая формируется в желаемую схему и точки соединения с помощью таких процессов, как травление, штамповка и гальванопокрытие. Эти подложки способны выдерживать изгиб и растяжение, сохраняя целостность схемы. Обе стороны двусторонней гибкой платы имеют слои схем, что позволяет осуществлять трассировку схем и сборку компонентов как на верхней, так и на нижней поверхности. Это делает двусторонние гибкие платы более гибкими и интегрированными по сравнению с односторонними гибкими платами. Они позволяют обеспечить большее количество соединений схем и функциональных модулей в небольших пространствах, отвечая при этом требованиям высокой плотности и компактности. Двусторонние гибкие платы широко используются в различных областях. Они широко используются в бытовой электронике, автомобильной электронике, медицинском оборудовании, аэрокосмической промышленности и других отраслях, где требуются более высокая плотность схем, надежность и гибкость. Требования к проектированию и производству двусторонних гибких плат высоки и включают такие факторы, как выбор подложки, проектирование схем, контроль процесса и испытания на надежность.

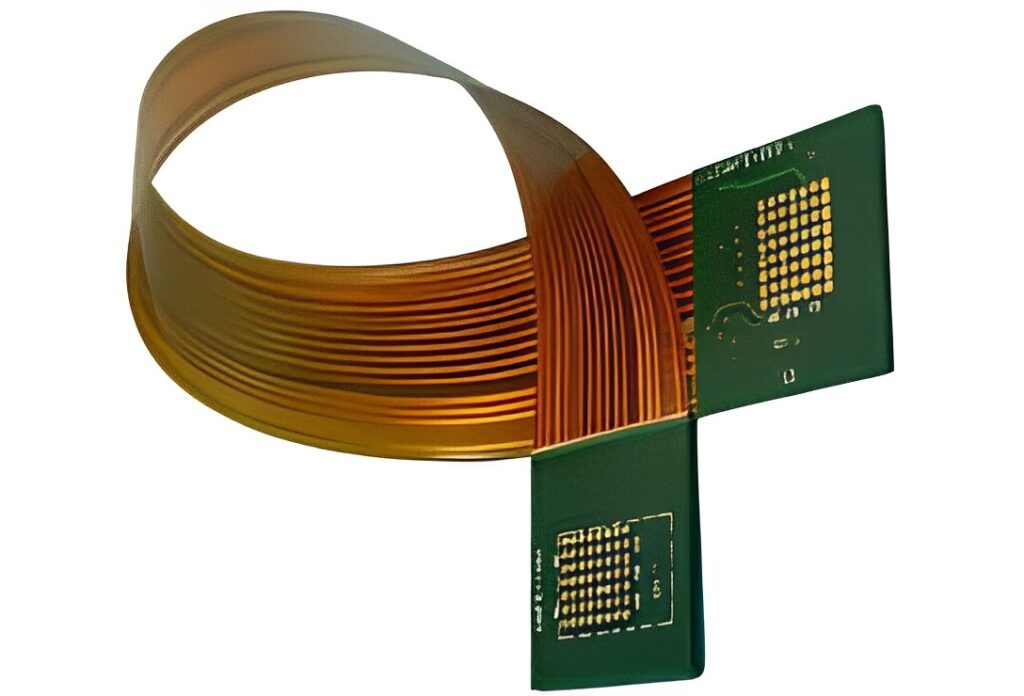

Многослойная гибкая печатная плата (FPC)
Многослойная гибкая плата — это тип печатной платы, состоящей из нескольких слоев гибкого материала-основы. Она сочетает в себе гибкость гибких печатных плат со структурой многослойных печатных плат, обеспечивая как возможности изгиба, так и складывания, характерные для гибких печатных плат, а также более высокую плотность и сложность схем. Многослойные гибкие платы обычно состоят из трёх или более гибких слоёв, каждый из которых содержит проводники и компоненты. Эти слои электрически соединены через межсоединенийные отверстия (сквозные переходные отверстия). Переходные отверстия могут быть заполнены медью методом электрохимического осаждения или оснащены металлическими заклёпками для обеспечения соединения между слоями схемы. Для проектирования и производства многослойных гибких плат требуются специальные методы и процессы. Разработчикам необходимо учитывать компоновку схемы, порядок расположения компонентов и целостность сигнала между гибкими слоями для обеспечения нормальной работы и стабильности схем. Многослойные гибкие платы играют важную роль во многих областях применения, особенно там, где требуются высокая плотность соединений схем, габаритные ограничения и высокая надёжность. Они широко используются в носимых устройствах, медицинских приборах, автомобильной, аэрокосмической и потребительской электронике. Преимущества многослойных гибких плат включают гибкость, тонкость, хорошую ударопрочность, высокую плотность печатных плат и высокую помехоустойчивость. Они предоставляют большую свободу и надежность для инновационных электронных разработок, а также повышают общую производительность и надёжность изделий.

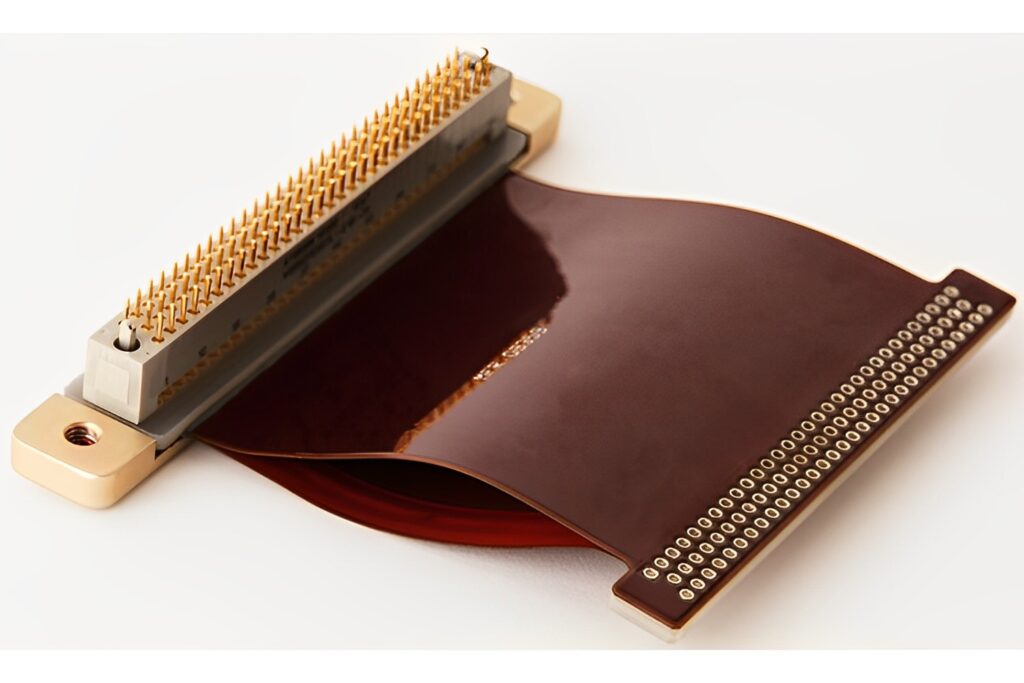

Гибко-жёсткая печатная плата (ГПП) — это тип печатной платы, сочетающий в себе характеристики жёстких и гибких плат. Она состоит из жёстких и гибких слоёв, что позволяет соединять схемы путём складывания, изгибания или скручивания. Гибко-жёсткая печатная плата сочетает в себе преимущества жёстких и гибких плат, обеспечивая гибкость, надёжность и пригодность для приложений, требующих сложной топологии и трёхмерных конструкций. Гибко-жёсткие печатные платы обычно изготавливаются из таких материалов, как FR-4 для жёстких слоёв и полиимид или полиэстер для гибких слоёв. Жёсткие слои обычно располагаются на концах или в середине печатной платы для поддержки и защиты компонентов схемы, в то время как гибкие слои располагаются в областях разъёмов или в секциях, требующих изгибания. Далее мы расскажем вам, как спроектировать гибкую печатную плату.
Как спроектировать гибкую печатную плату?
Проектирование гибкой печатной платы основано на принципиальной схеме с целью достижения желаемой функциональности, задуманной разработчиком схемы. Основные этапы проектирования сосредоточены вокруг проектирования топологии с учетом множества факторов для обеспечения эффективности и надежности конструкции. Ниже приведено подробное описание процесса проектирования гибкой печатной платы. Цели проектирования топологии: Проектирование топологии гибкой печатной платы направлено на преобразование принципиальной схемы в фактическую топологию печатной платы, отвечающую функциональным требованиям разработчика схемы. Благодаря правильному размещению и взаимодействию компонентов схемы обеспечивается корректная взаимосвязь и передача сигналов между ними. Размещение внешних соединений: При проектировании топологии необходимо учитывать расположение внешних соединений, включая интерфейсы ввода/вывода, разъемы питания, интерфейсы связи и т. д. Расположение и маршрутизация этих внешних точек соединения должны обеспечивать связь с другими системами или устройствами. Оптимизация расположения внутренних компонентов: При проектировании гибкой печатной платы оптимизация расположения внутренних электронных компонентов имеет решающее значение. Размещение компонентов для минимизации размера и сложности схемы максимизирует надежность и производительность схемы. Оптимизация металлических дорожек и переходных отверстий: проектирование гибких печатных плат также включает в себя оптимизацию расположения металлических дорожек и переходных отверстий. Пути металлических дорожек должны быть оптимизированы для обеспечения качества и надежности передачи сигнала. Расположение и расположение переходных отверстий должны учитывать соединения схемы между слоями и обеспечивать их надежность и производительность. Электромагнитная защита: при проектировании гибких печатных плат следует принимать соответствующие меры электромагнитной защиты, чтобы минимизировать воздействие внешних электромагнитных помех на схему. Это включает в себя правильное заземление, использование экранирующих слоев и заземляющих плоскостей для уменьшения электромагнитного излучения и чувствительности. Вопросы теплоотвода: при проектировании гибких печатных плат необходимо учитывать вопросы теплоотвода. Правильное проектирование и размещение областей теплоотвода обеспечивает эффективный теплоотвод при работе на высокой мощности, предотвращая отказы схемы из-за перегрева. Применение средств САПР: для сложных конструкций гибких печатных плат обычно используются средства автоматизированного проектирования (САПР) для помощи в этом процессе. Эти инструменты предоставляют различные функции, такие как проектирование топологии, планирование маршрутизации и анализ целостности сигнала, повышая точность и эффективность проектирования. Благодаря тщательному проектированию гибкой печатной платы можно оптимизировать производительность схемы, снизить производственные затраты и обеспечить надёжные характеристики схемы и теплоотвода. В процессе проектирования необходимо учитывать такие факторы, как функциональные требования, оптимизация топологии, целостность сигнала, электромагнитная защита,и рассеивание тепла, обеспечивающее надежность и устойчивость конструкции.Применение гибких печатных плат
Уникальные характеристики гибких печатных плат сделали их широко используемыми в различных отраслях промышленности и областях применения. Вот некоторые ключевые области применения гибких печатных плат: Носимые устройства: гибкие печатные платы (печатные схемы) играют решающую роль в носимых устройствах. Благодаря своему малому весу и гибкости, гибкие печатные платы могут легко подстраиваться под изгибы тела, обеспечивая необходимые соединения схем и функциональную поддержку. Примерами служат умные часы, устройства для мониторинга здоровья и умные носимые устройства. Автомобильная электроника: гибкие печатные платы приобретают все большую значимость в области автомобильной электроники. Из-за ограниченного пространства и многочисленных изгибов в автомобилях гибкие печатные платы могут эффективно использовать пространство, отвечая при этом сложным требованиям к подключению схем. Они играют ключевую роль в автомобильных навигационных системах, автомобильных развлекательных системах, блоках управления кузовным оборудованием и приборных панелях. Медицинские приборы: гибкие печатные платы находят широкое применение в индустрии медицинских приборов. Гибкость этих печатных плат позволяет им адаптироваться к сложным формам медицинского оборудования, обеспечивая при этом стабильные и надежные соединения схем. Они используются, среди прочего, в медицинских устройствах визуализации, кардиостимуляторах, имплантируемых датчиках и устройствах биомониторинга. Авиакосмическая промышленность: Использование гибких печатных плат в аэрокосмической промышленности растёт. Аэрокосмические приложения предъявляют строгие требования к весу и пространству, а лёгкость и гибкость гибких печатных плат делают их идеальным выбором. Они используются в системах управления полётом, спутниковом коммуникационном оборудовании, авиационных приборах и внутренних схемах космических аппаратов. Другие отрасли промышленности: Помимо указанных отраслей, гибкие печатные платы также используются во многих других областях. Например, они используются в потребительских электронных продуктах, таких как планшеты, смартфоны, складные экраны и гибкие дисплеи. Кроме того, они играют важную роль в промышленной автоматизации, военной и оборонной промышленности, устройствах связи и Интернете вещей (IoT). В целом, область применения гибких печатных плат обширна и охватывает все отрасли, где требуются гибкие схемные соединения и миниатюрные конструкции. Они не только отвечают требованиям современных электронных устройств к гибкости и надёжности, но и предоставляют больше возможностей для разработки инновационных продуктов. Благодаря постоянному развитию технологий области применения гибких печатных плат будут продолжать расширяться и диверсифицироваться.Будущие тенденции гибких печатных плат
Гибкие печатные платы, как инновационная электронная технология, постоянно развиваются и совершенствуются. Ниже представлены некоторые будущие тенденции в этой области, дающие представление о потенциальных направлениях её развития. С развитием материаловедения и нанотехнологий можно ожидать появления новых материалов с особыми свойствами и адаптируемостью для производства гибких печатных плат. К таким материалам могут относиться складные, самовосстанавливающиеся, высокопрочные материалы с высокой теплопроводностью, что повышает производительность и надёжность гибких печатных плат. Одной из ключевых характеристик гибких печатных плат является их способность к изгибу и складыванию. В будущем, с дальнейшим развитием технологий складывания, можно ожидать более широкого применения гибких печатных плат в таких областях, как складные электронные устройства и носимые устройства. Это приведёт к появлению более гибких, портативных и многофункциональных электронных продуктов. Стремительное развитие Интернета вещей (IoT) и интеллектуальных устройств также растёт спрос на гибкие печатные платы. В будущем гибкие печатные платы будут больше ориентированы на повышение интеллектуальности и интеграции для удовлетворения требований сложных и высокоинтегрированных электронных систем. Это включает в себя интеграцию датчиков, радиочастотных антенн, сборщиков энергии и гибких дисплеев. Будущие гибкие печатные платы продолжат развиваться в сторону более мелких и тонких форм-факторов. Поскольку электронные устройства стремятся к миниатюризации и микромасштабированию, гибкие печатные платы будут играть решающую роль, позволяя электронным компонентам адаптироваться к меньшим пространствам и габаритным требованиям. Это будет стимулировать инновации и технологический прогресс в области гибких печатных плат. Экологическая осведомленность и устойчивое развитие привлекают все большее внимание. Будущее производство гибких печатных плат будет делать упор на экологичность и устойчивость. Это включает в себя использование экологически чистых материалов, внедрение энергоэффективных производственных процессов и содействие применению моделей циклической экономики. Подводя итог, можно сказать, что будущие тенденции гибких печатных плат продемонстрируют больше инноваций и прорывов в области достижений в области материалов, складных технологий, интеллекта, миниатюризации и устойчивого развития. Это привнесет большую гибкость, надежность и производительность в конструкции электронных устройств, стимулируя технологическое развитие и инновации в различных отраслях.
Благодаря этой статье мы усвоили важный урок. Надеемся, что она была вам полезна и помогла вам глубже понять и вдохновить вас на создание гибких печатных плат. Спасибо за прочтение! Если у вас есть вопросы или отзывы, пожалуйста, свяжитесь с нами . Желаем вам успехов в мире гибких печатных плат!
