Повысьте эффективность своего производства с помощью 4 передовых методов панельизации печатных плат

В современном быстро развивающемся электронном производстве повышение эффективности производства является важнейшей задачей. В процессе производства печатных плат панельизация — широко распространённая стратегия, способная значительно повысить эффективность производства и качество продукции. Внедрение передовых методов панельизации стало актуальной тенденцией для дальнейшего повышения эффективности производства.

В этой статье мы рассмотрим четыре передовых метода панельизации печатных плат, которые не только повышают эффективность производства, но и сокращают количество ошибок и дефектов, тем самым улучшая общее качество продукции. Сначала мы объясним, что такое панельизация и почему она так важна для производства печатных плат. Панельизация — это производственный метод, предполагающий группировку нескольких печатных плат на одной панели. Размещение нескольких плат на одной панели позволяет организовать серийное производство и централизованное управление, что значительно повышает эффективность производства. Основная цель панельизации — обеспечить бесперебойное перемещение печатных плат на сборочной линии. Каждая плата на панели может иметь одинаковый или разный дизайн. После завершения производства панель можно легко разделить на отдельные платы. Одним из преимуществ панельизации является возможность оптимизации производства плат небольшого размера или нестандартной формы. Для плат размером менее 50 мм на 50 мм настоятельно рекомендуется использовать панельизацию. Группируя несколько печатных плат на одной панели, производители могут упростить процесс сборки, сократить время производства и снизить затраты. Кроме того, панельизация обеспечивает следующие преимущества:

Повышение эффективности: панельизация позволяет одновременно обрабатывать несколько печатных плат в процессе производства, сокращая время ожидания и повышая общую эффективность.

Упрощённая сборка и тестирование: размещение нескольких печатных плат на одной панели упрощает процессы сборки и тестирования. Сборщики могут легко работать с панелью, выполняя пайку и тестирование более эффективно.

Сокращение количества ошибок и повреждений: панельизация снижает вероятность индивидуальной обработки каждой печатной платы, тем самым снижая риск человеческих ошибок или повреждений, которые могут возникнуть в процессе обработки.

Понимание концепции панельизации печатных плат критически важно для оптимизации производственного процесса с помощью этой технологии. Она предоставляет проектировщикам, производителям и сборщикам более эффективное и надежное решение для производства печатных плат. Далее мы рассмотрим четыре передовых метода панельизации: V-образную насечку, фасонную фрезеровку, метод Breakaway Rails и контролируемое разделение слоев. Мы подробно рассмотрим принципы работы, области применения и преимущества каждого метода. Понимая характеристики и область применения этих методов, вы сможете выбрать наиболее подходящий метод панельизации для вашего проекта.

Методы панельизации печатных плат: V-образная маркировка

V-образная насечка (V-Scoring) — распространённый метод панельизации, включающий вырезание V-образных канавок на панели для разделения отдельных печатных плат. Этот метод подходит для панелей стандартной формы. Главные преимущества V-образной насечки — высокая эффективность и низкая стоимость. Она обеспечивает быстрое и точное разделение печатных плат и проста в реализации. Однако V-образная насечка не подходит для панелей нестандартной формы или со сложными вырезами. Кроме того, она не подходит, если компоненты на печатной плате выступают за край, так как они могут быть повреждены в процессе разделения.

Методы панельизации печатных плат: маршрутизация с помощью выступов

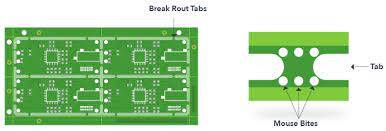

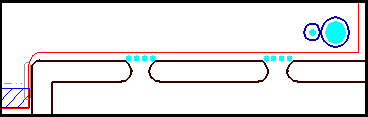

Фрезерование с помощью выступов (Tab-Frouting) — гибкий метод панельизации, подходящий для печатных плат нестандартной формы. Он заключается в создании небольших соединительных выступов, известных как «выступы», по краям каждой печатной платы для их соединения. Эти выступы могут быть изготовлены путем резки или сверления, обеспечивая временную опору во время сборки и тестирования. Преимущества фрезерования с помощью выступов заключаются в возможности размещения компонентов нестандартной формы и компонентов, выступающих за край платы. Кроме того, конструкция выступов должна быть прочной, чтобы их можно было легко отрезать или сломать после сборки и тестирования. Как правило, на выступах имеются дополнительные отверстия или перфорация, облегчающие разделение отдельных печатных плат, обеспечивая равномерное распределение напряжений по краю платы и снижая риск повреждения или деформации.

Методы панельизации печатных плат: разделительные рельсы

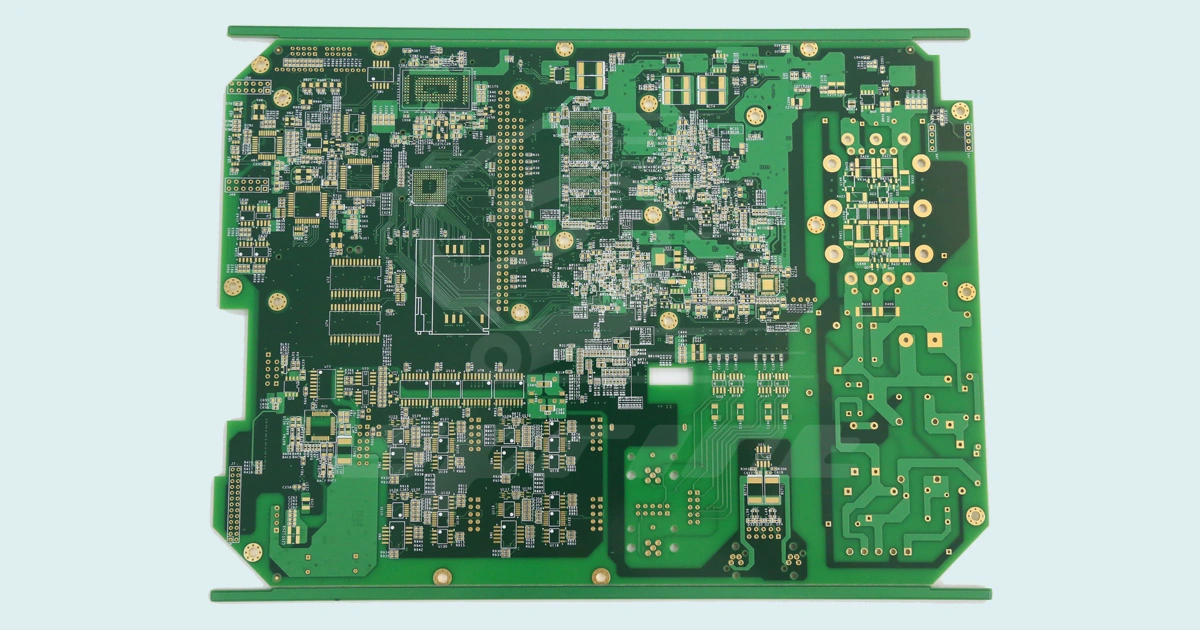

Отрывные рельсы – это метод панельизации, при котором к краям панели добавляются тонкие полоски материала для обеспечения дополнительной поддержки. Ширина этих отрывных рельсов обычно составляет от 5 до 8 миллиметров. Они обеспечивают дополнительную устойчивость панели в процессе производства. После сборки и тестирования печатных плат отрывные рельсы легко отламываются, разделяя каждую плату на отдельные. Преимущество этого метода заключается в простоте добавления и отламывания отрывных рельсов, при этом края плат остаются гладкими и без заусенцев.

Методы панельизации печатных плат: контролируемое разделение слоев

Управляемое разделение слоёв — это метод панельизации, подходящий для определённых сценариев. Он использует определённую структуру слоёв панели для разделения печатных плат путём разделения управляющих слоёв. Этот метод применяется для сложных многослойных печатных плат, где управляющие слои используются для создания точек разделения. Преимущества управляемого разделения слоёв включают повышение эффективности производства и снижение риска повреждений и деформации в процессе разделения. Тщательное рассмотрение деталей расположения и реализации управляющих слоёв необходимо в процессе проектирования для обеспечения успешного внедрения этого метода панельизации. Понимая эти четыре передовых метода панельизации, вы сможете выбрать наиболее подходящий метод для повышения эффективности производства и качества продукции в зависимости от характеристик и требований вашей печатной платы. Каждый метод имеет свои уникальные преимущества и область применения, поэтому важно тщательно оценить и выбрать подходящий метод панельизации в процессе проектирования. Перед выбором метода панельизации убедитесь в полном понимании конкретных требований проекта. Чтобы определить наиболее подходящий метод панельизации, учитывайте такие факторы, как размер, форма, расположение компонентов и объём производства печатной платы. Оцените влияние различных методов панельизации на эффективность производства и затраты. Рассмотрите требования к оборудованию и технологическому процессу для каждого метода, а также потенциальные возможности повышения эффективности производства и снижения затрат. Убедитесь, что выбранный метод панельизации не снижает качество и надежность печатной платы. Оцените влияние каждого метода на печатную плату и компоненты, особенно при работе со сложными формами, чувствительными компонентами или высокочастотными сигналами. Сотрудничайте с производителями или поставщиками услуг по сборке печатных плат и обсуждайте их рекомендации и идеи. Они обладают обширным опытом и знаниями и могут предоставить целевые консультации, основанные на требованиях проекта. При выборе метода панельизации учитывайте масштабируемость и адаптивность в будущем. Если ожидается увеличение объёма производства или расширение линейки продукции, выбор гибкого и настраиваемого метода панельизации может быть выгоден. Проведите эксперименты и валидации перед окончательным выбором метода панельизации. Создайте образцы плат для тестирования и оценки, чтобы убедиться, что выбранный метод соответствует ожидаемым производственным результатам и стандартам качества. Будьте в курсе последних разработок и достижений в области технологий и методов панельизации в отрасли. Посещайте соответствующие семинары, выставки и учебные курсы, а также участвуйте в обмене знаниями с профессионалами, чтобы постоянно учиться и совершенствовать решения по панельизации.

Наконец, мы поделимся несколькими успешными примерами, демонстрирующими практическое применение и эффективность передовых методов панельизации в производстве. Компания A специализируется на производстве высокопроизводительных электронных устройств. Они используют метод панельизации с V-образным рифлением (V-scoring) при производстве печатных плат. Объединяя несколько печатных плат на одной большой панели, они добились эффективности производственного процесса. Метод V-образного рифления позволил им успешно разделить печатные платы разных размеров и форм, уменьшив нагрузку на производственную линию и минимизировав количество производственных ошибок. Это улучшение позволило им поставлять продукцию вовремя и повысить общую эффективность производства. Компания B специализируется на проектировании и производстве зарядных устройств для электромобилей. Для повышения эффективности производства они внедрили метод панельизации с выступом (tab-frowsing). Этот метод позволяет им удобно работать с печатными платами сложной формы и компонентами, выступающими за край. Проектируя выступы с необходимой прочностью, они могут гарантировать надежную фиксацию печатных плат во время сборки и тестирования, а также легко резать или отделять их после сборки. Этот метод панельизации обеспечивает гибкость и эффективность, позволяя быстро реагировать на требования рынка и поставлять высококачественные зарядные устройства. Компания C — производитель, специализирующийся на коммуникационном оборудовании. Они внедрили метод панельизации с разделяющимися направляющими (breakaway rails) при производстве печатных плат. Добавляя разделяющиеся направляющие по краям панели, они могут лучше контролировать вибрации и деформации в процессе производства. После сборки и тестирования печатных плат они легко отделяются, оставляя чистые и гладкие края, что гарантирует высокое качество печатных плат. Этот метод панельизации значительно повысил эффективность производства и снизил количество проблем с качеством продукции, вызванных повреждениями или деформациями в процессе производства. Компания D — компания, специализирующаяся на производстве аэрокосмической электроники. Для удовлетворения высоких требований к целостности сигнала они внедрили метод панельизации с контролируемым разделением слоев. Внедряя контролируемое разделение слоев в свои конструкции, они могут эффективно изолировать высокоскоростные сигналы от низкоскоростных, уменьшая перекрестные помехи и электромагнитные помехи. Это технологическое усовершенствование способствует повышению помехоустойчивости и улучшению качества сигнала, минимизируя риски ухудшения производительности или сбоев. Компания D успешно внедрила этот метод панельизации, что привело к повышению эффективности производства и надежности её аэрокосмической электроники. В данных тематических исследованиях будут продемонстрированы реальные результаты применения этих методов в повышении эффективности производства, сокращении ошибок и повышении качества продукции.Далее мы демонстрируем преимущества внедрения передовых методов панельизации. Прочитав эту статью, вы узнаете, как значительно повысить эффективность производства печатных плат, используя эти передовые методы панельизации. Мы рекомендуем вам внедрить эти методы в ваше производство и получить значительные преимущества от повышения эффективности и качества продукции. Давайте подробнее рассмотрим эти передовые методы панельизации и откроем новую главу в производстве печатных плат.
