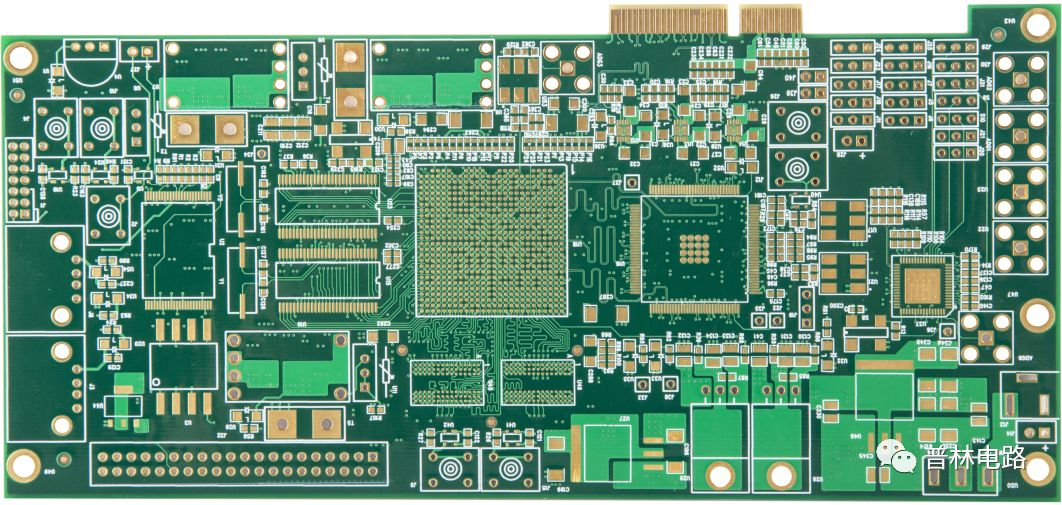

Платы HASL, обычно используемые для многослойных (от 4 до 46 слоев) высокоточных прототипов печатных плат, находят применение в крупномасштабных коммуникациях, вычислениях, медицинском оборудовании и аэрокосмической промышленности. Соединительные пальцы, состоящие из множества позолоченных токопроводящих контактов, обеспечивают передачу сигнала между модулями памяти и разъемами благодаря высокой стойкости золота к окислению и проводимости.
в технологии поверхностного монтажа, особенно с компонентами 0603 и более мелкими 0402, плоскостность контактных площадок имеет решающее значение для качества печати паяльной пасты, что существенно влияет на результат пайки оплавлением. Таким образом, полное золотое покрытие платы обычно встречается в процессах SMT с высокой плотностью и ультраминиатюрными выводами. Позолоченные платы также могут похвастаться гораздо более длительным сроком годности по сравнению со свинцово-оловянными сплавами, что делает их предпочтительным выбором. В частности, на этапе прототипирования разница в стоимости между позолоченными платами и платами из свинцово-оловянного сплава незначительна. Однако, как только ширина дорожек и расстояние между ними уменьшаются до 2,5 мил, короткие замыкания из золотых «усов» становятся проблемой. Кроме того, на более высоких частотах сигнала скин-эффект (когда высокочастотные токи имеют тенденцию протекать вблизи поверхности проводника) сильнее влияет на целостность сигнала в многослойных покрытиях.
Чтобы решить эти проблемы с золотым покрытием, платы ENIG демонстрируют следующие характеристики: 1. ENIG имеет более яркий желтый цвет, чем гальваническое золото, что делает его привлекательным для клиентов. 2. ENIG легче паять благодаря своей кристаллической структуре, что снижает качество пайки и количество жалоб клиентов. 3. При использовании ENIG сигналы проходят через медный слой, не подвергаясь воздействию скин-эффекта. 4. Устраняет золотые усы, которые могут вызывать микрозамыкания. 5. Улучшает адгезию между паяльной маской и медью благодаря избирательному покрытию. 6. Не влияет на зазоры во время компенсации. 7. Обеспечивает лучший контроль напряжений для процессов соединения, хотя и мягче, чем гальваническое золото, что делает его менее подходящим для износостойких золотых выводов. 8. Платы ENIG обеспечивают такую же плоскостность и срок годности, как и платы с гальваническим золотом.
