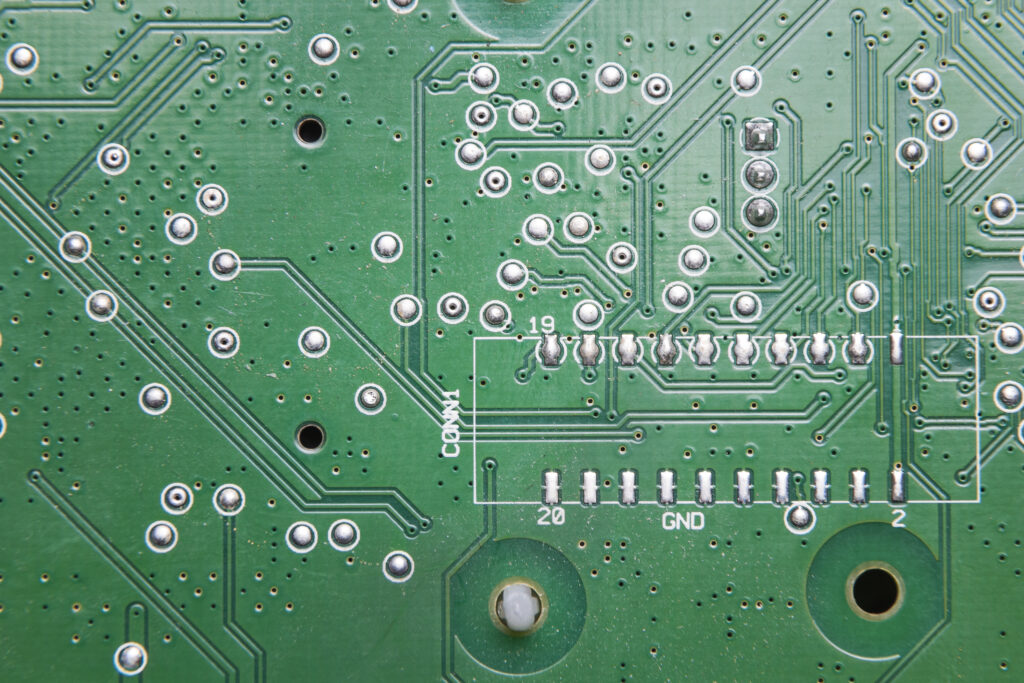

Вы когда-нибудь задумывались, для чего нужны эти зелёные покрытия и белые отметки на электронных устройствах? Разбирая электронное устройство или внимательно осматривая прототип электронной платы, вы можете заметить слой зелёного покрытия на контактных площадках и белые отметки на печатной плате. Эти зелёные покрытия называются паяльными масками, а белые отметки – шелкографией печатных плат. Хотя их роль в производстве электронных устройств относительно невелика, они играют очень важную роль. В этой статье мы рассмотрим функции паяльных масок и шелкографии печатных плат, а также их преимущества для процесса производства электроники. Прежде чем углубляться в важность паяльной маски и шелкографии печатных плат, давайте сначала разберёмся с их определениями и функциями. Это поможет нам лучше понять их роль в производстве электроники.
Что такое паяльная маска?
Паяльная маска – это покрытие, наносимое на печатную плату (ПП), обычно зелёного цвета. Оно наносится на области паяльных площадок, которые представляют собой области металлических контактных площадок между выводами компонента и ПП. Паяльные маски обычно изготавливаются из полиимида или эпоксидной смолы и наносятся слоем на медную фольгу на ПП. Основная функция паяльной маски – защита паяльных площадок от коррозии и повреждений, вызванных внешней средой. Она образует изолирующий слой, который может предотвратить короткие замыкания, электрические помехи, а также повреждения, вызванные окислением или коррозией в процессе пайки. Покрытие паяльной маски также может уменьшить образование припойных мостиков и ошибки в процессе пайки, обеспечивая точность и надёжность паяных соединений. Паяльная маска играет важную роль в процессах производства и сборки ПП. Выполняя функцию защитного слоя, паяльная маска предотвращает контактные площадки от воздействия коррозионных веществ, пыли, влаги и загрязнений, которые могут присутствовать во внешней среде. Это помогает поддерживать надежность и долговечность паяльных площадок и продлевает срок службы печатной платы. Изолирующие свойства паяльной маски эффективно предотвращают короткие замыкания между различными паяльными площадками, избегая образования неправильных токовых путей. Это также снижает вероятность электромагнитных помех (EMI) и радиочастотных помех (RFI), тем самым повышая помехоустойчивость печатной платы. Покрытие паяльной маски контролирует поток припоя, уменьшая ошибки пайки и риск коротких замыканий между паяльными площадками. Оно обеспечивает точное направление для ограничения положения припоя, делая процесс пайки более контролируемым и точным. Паяльная маска широко используется в различных электронных устройствах и отраслях промышленности, включая, но не ограничиваясь: Коммуникационное оборудование: Паяльная маска используется в процессах производства и сборки печатных плат мобильных телефонов, маршрутизаторов, базовых станций связи и других устройств, обеспечивая их стабильность и надежность в различных условиях. Автомобильная электроника: В области автомобильной электроники паяльная маска используется при производстве и сборке блоков управления транспортными средствами, приборных панелей, автомобильных развлекательных систем и многого другого, обеспечивая их нормальную работу в условиях сильной вибрации, температуры и влажности. Промышленные системы управления: паяльная маска наносится на печатные платы в системах промышленной автоматизации и управления для защиты печатных плат от пыли, влаги и химических веществ, присутствующих в промышленной среде, обеспечивая надежность и стабильность работы оборудования. Медицинское оборудование: В производстве медицинских приборов паяльная маска используется на печатных платах различного медицинского оборудования для предотвращения воздействия бактерий, агрессивных жидкостей и загрязнений окружающей среды на производительность устройств и безопасность пациентов. Подводя итог,Паяльная маска играет важнейшую роль в производстве электронных устройств в различных областях. Она защищает паяльные площадки, повышает стабильность и надёжность печатных плат, одновременно снижая количество дефектов пайки и затраты на обслуживание. Она является незаменимым компонентом в современном электронном производстве. Теперь, когда мы разобрались в роли паяльной маски, давайте рассмотрим шелкографию печатных плат и её важность.
Что такое шелкография печатных плат?
Шелкография печатных плат (PCB Silkscreen) – это белая маркировка, нанесённая на печатную плату, обычно создаваемая методом шелкографии. Это видимые метки, используемые для идентификации и руководства при сборке, тестировании и ремонте электронных компонентов. Шелкография обычно включает в себя текст, символы, обозначения выводов, расположение компонентов и другую важную информацию, которую можно наносить непосредственно на поверхность печатной платы или поверх компонентов. Шелкография печатных плат играет важную роль в производстве электроники. Шелкография печатных плат обеспечивает текстовую и символьную маркировку, помогающую идентифицировать и определять местоположение компонентов, разъёмов, контрольных точек и других критически важных элементов на печатной плате. Это особенно важно для сборщиков, поскольку они могут правильно устанавливать и подключать компоненты, следуя инструкциям шелкографии, тем самым снижая риск ошибок сборки. Кроме того, шелкография предоставляет полезные справочные материалы для ремонта и поиска неисправностей, упрощая обнаружение и устранение проблем. Шелкография печатных плат может улучшить визуальную текстуру печатных плат и придать электронным изделиям профессиональный и высококачественный внешний вид. Точная маркировка и чётко видимая информация, наносимая шелкографией, могут повысить визуальную привлекательность продукта и улучшить пользовательский опыт. Кроме того, шелкография может использоваться для нанесения логотипов брендов и удовлетворения требований к персонализации с использованием различных цветов и шрифтов, придавая продукту уникальные визуальные характеристики. Шелкография печатных плат обеспечивает визуальное представление важной информации, облегчая чтение и понимание печатных плат. Обозначая выводы компонентов, точки подключения, напряжение и названия сигналов, среди прочих важных деталей, шелкография помогает инженерам и техническим специалистам быстро понять функциональность и конструктивное назначение печатной платы. Это необходимо для разработки, тестирования и обслуживания электронных систем, поскольку помогает снизить количество ошибок и повысить эффективность. Шелкография печатных плат широко используется в различных электронных устройствах и системах, включая, помимо прочего, следующие области: Бытовая электроника: Шелкография печатных плат широко используется в потребительских электронных продуктах, таких как мобильные телефоны, планшеты, телевизоры, аудиоустройства и бытовая техника. Она помогает пользователям идентифицировать и использовать различные функциональные кнопки, разъёмы и индикаторы. Промышленное управление: В системах промышленной автоматизации и управления шелкография печатных плат используется для идентификации ключевых компонентов, таких как датчики, исполнительные механизмы, контроллеры и разъёмы, что облегчает инженерам правильное подключение и отладку. Медицинское оборудование: В медицинской промышленности шелкография печатных плат критически важна для идентификации различных функциональных зон, панелей управления и предупреждающих знаков на медицинских приборах.Они предоставляют важные рекомендации для медицинских работников по правильной эксплуатации оборудования и соблюдению определенных правил безопасности. Автомобильная электроника: В области автомобильной электроники шелкография печатных плат используется для идентификации ключевых компонентов, таких как блоки управления, датчики, жгуты проводов и разъемы в автомобильных электронных системах. Они помогают специалистам в диагностике, ремонте и техническом обслуживании. Подводя итог, шелкография печатных плат играет важную роль в производстве электроники, обеспечивая идентификацию, руководство и разборчивость, тем самым повышая функциональность и визуальные эффекты печатных плат. Будь то бытовая электроника, промышленный контроль, медицинские приборы или автомобильная электроника, шелкография печатных плат играет ключевую роль в обеспечении производительности и надежности электронных продуктов. Благодаря нашему знакомству с паяльной маской и шелкографией печатных плат мы можем увидеть их важность в производстве электроники. Теперь давайте подведем итоги их преимуществ. Паяльная маска и шелкография печатных плат играют важную роль в защите печатных плат и паяльных площадок. Паяльная маска – это слой покрытия, наносимый на паяльные площадки. Он предотвращает растекание паяльной пасты по контактным площадкам во время пайки, предотвращая тем самым короткие замыкания и дефекты пайки. Она также служит барьером от воздуха, влаги и других факторов окружающей среды, которые могут вызвать коррозию и окисление печатной платы, продлевая срок ее службы. Паяльная маска также обеспечивает изолирующие свойства, предотвращая короткие замыкания между паяльными площадками. Кроме того, она может обеспечить определенную степень механической защиты, снижая воздействие внешних физических повреждений на печатную плату. Таким образом, паяльная маска обеспечивает нормальную работу печатной платы и паяльных площадок в различных условиях, создавая защитный слой, тем самым повышая надежность и стабильность работы оборудования. Паяльная маска и шелкография печатных плат играют решающую роль в процессе производства электроники, значительно повышая эффективность производства. Наличие паяльной маски упрощает и повышает точность процесса пайки. Она может ограничить растекание паяльной пасты, упрощая размещение компонентов на паяльных площадках. Наличие паяльной маски также снижает потери паяльной пасты во время пайки, повышая эффективность производства и снижая затраты. Кроме того, шелкография печатных плат служит инструментом маркировки и руководства, помогая производителю точно позиционировать и устанавливать электронные компоненты, снижая вероятность ошибок при сборке. Предоставляя чёткие инструкции и маркировку, шелкография печатных плат делает производственный процесс более эффективным, точным и контролируемым. Шелкография печатных плат играет важную роль в производстве электроники, обеспечивая идентификацию и руководство. Маркировка шелкографией обычно наносится на печатную плату в виде белых символов, текста или графики.Их можно использовать для обозначения важных мест на печатной плате, таких как компоненты, разъемы и контрольные точки. Эта маркировка помогает производственным работникам точно идентифицировать и определять местоположение компонентов во время сборки и тестирования, тем самым снижая количество ошибок и повышая эффективность. Кроме того, шелкография печатных плат может включать номера версий, информацию о производителе и другие важные идентификаторы, облегчая послепродажное обслуживание и устранение неисправностей. Благодаря четкой идентификации и руководству, шелкография печатных плат обеспечивает качество и единообразие печатных плат, упрощает производственный процесс и улучшает прослеживаемость продукции. Как обсуждалось в этой статье, паяльная маска и шелкография печатных плат играют важнейшую роль в производстве электроники. Паяльная маска защищает печатную плату и контактные площадки, предотвращая короткие замыкания и коррозию. Кроме того, шелкография печатных плат обеспечивает идентификацию и руководство, делая процесс производства электроники более эффективным и точным. Эти небольшие зеленые покрытия и белые метки играют ключевую роль в производительности и надежности электронных устройств. Поэтому, будь то в индивидуальных проектах «сделай сам» или в крупносерийном производстве, паяльная маска и шелкография печатных плат незаменимы.
