Шариковый припой на печатной плате: ключевой компонент в современном электронном производстве

2023-07-27Репортер: SprintPCB

Вы когда-нибудь задумывались, как современные электронные устройства достигают высокотехнологичной функциональности и производительности? В нашу цифровую эпоху смартфоны, компьютеры, планшеты и другие устройства, которые мы используем, в значительной степени зависят от передовых технологий производства электроники. Среди этих передовых технологий шариковый припой играет, казалось бы, незначительную, но на самом деле чрезвычайно важную роль. Если вы интересуетесь производством электроники, вы, возможно, уже слышали о термине «шаровой припой». Что же это такое и каково его назначение? В этой статье мы расскажем о значении шарикового припоя в производстве электроники и его роли в технологии корпусирования микросхем и соединениях печатных плат.

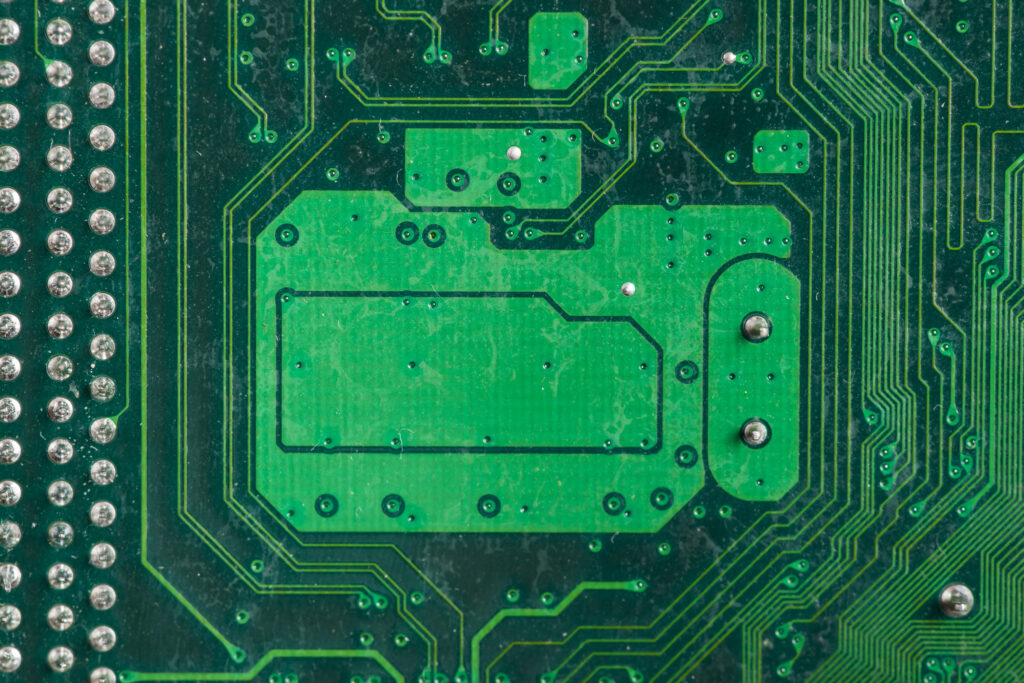

Что такое шарик припоя?

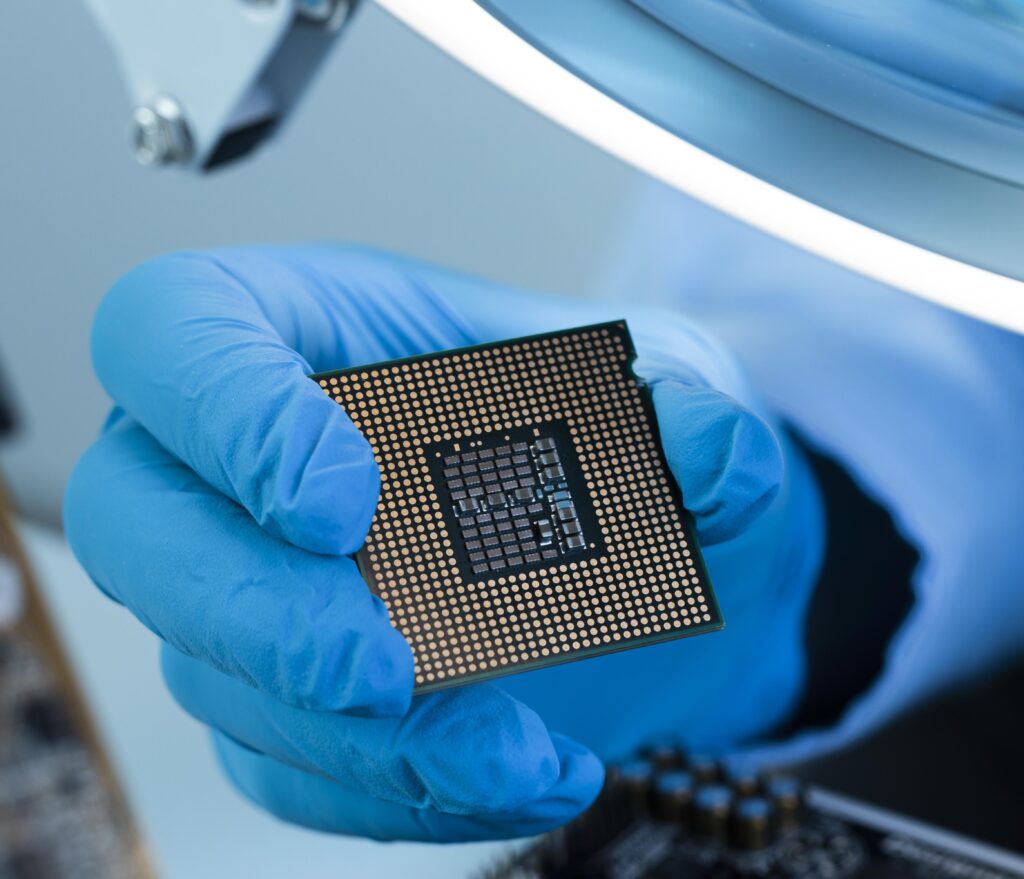

Для начала давайте разберёмся, что такое шарик припоя. Шарик припоя – это крошечный припойный материал, обычно состоящий из олова и других легирующих элементов. Диаметр этих шариков обычно варьируется от нескольких десятков микрометров до нескольких сотен микрометров, в зависимости от конкретных требований к применению. Шарики припоя могут быть получены с помощью специализированных производственных процессов, обеспечивающих их постоянный размер и форму, обеспечивая электронную промышленность стабильным и надёжным припоем. Шарики припоя обычно изготавливаются из олова (Sn) в качестве основного компонента с добавлением других легирующих элементов, таких как свинец (Pb), серебро (Ag), висмут (Bi), медь (Cu) и т. д., для образования различных припоев. Выбор этих сплавов зависит от требований к применению, таких как температура пайки, требования к надёжности и экологические нормы. шариковый припой BGA

Процесс изготовления шариков припоя

Процесс производства шариков припоя требует высокой точности и контроля. Распространенные методы производства включают:

Метод сферикализации:

Этот метод заключается в каплеобразовании жидкого металла в высокотемпературную среду, в результате чего под действием поверхностного натяжения и силы тяжести формируются сферические формы. Он позволяет получать более крупные и однородные по размеру шарики припоя.

Метод порошковой металлургии:

Сплавы для шариков припоя перерабатываются в порошок, а затем прессуются в сферические формы с использованием специальных металлургических технологий. Этот метод позволяет более точно контролировать размер и состав.

Метод газового распыления:

Сплавы нагреваются до состояния газо-атомизированного припоя, а затем формуются в шарики припоя с помощью сопла-распылителя. Этот метод подходит для получения микросфер малого размера.

Роль шариков припоя в технологии корпусирования микросхем

В технологии поверхностного монтажа (SMT) шарики припоя играют ключевую роль в монтаже электронных компонентов на печатную плату (ПП), в отличие от традиционного монтажа в отверстия. В технологии поверхностного монтажа шарики припоя служат связующим звеном между компонентами и ПП, обеспечивая надежное и безопасное соединение электронных компонентов на плате. Технология поверхностного монтажа стала одним из наиболее распространенных методов сборки в современном производстве электроники. По сравнению с традиционным монтажом в отверстия, технология поверхностного монтажа обеспечивает более высокую плотность компонентов, более короткие производственные циклы и улучшенную производительность. В технологии поверхностного монтажа на контактные площадки электронных компонентов наносится слой паяльной пасты, после чего компоненты аккуратно размещаются на этих площадках. Затем, под действием нагрева, шарики припоя в составе пасты расплавляются и образуют надежное паяное соединение с контактными площадками и выводами электронных компонентов. Шарики припоя в технологии поверхностного монтажа

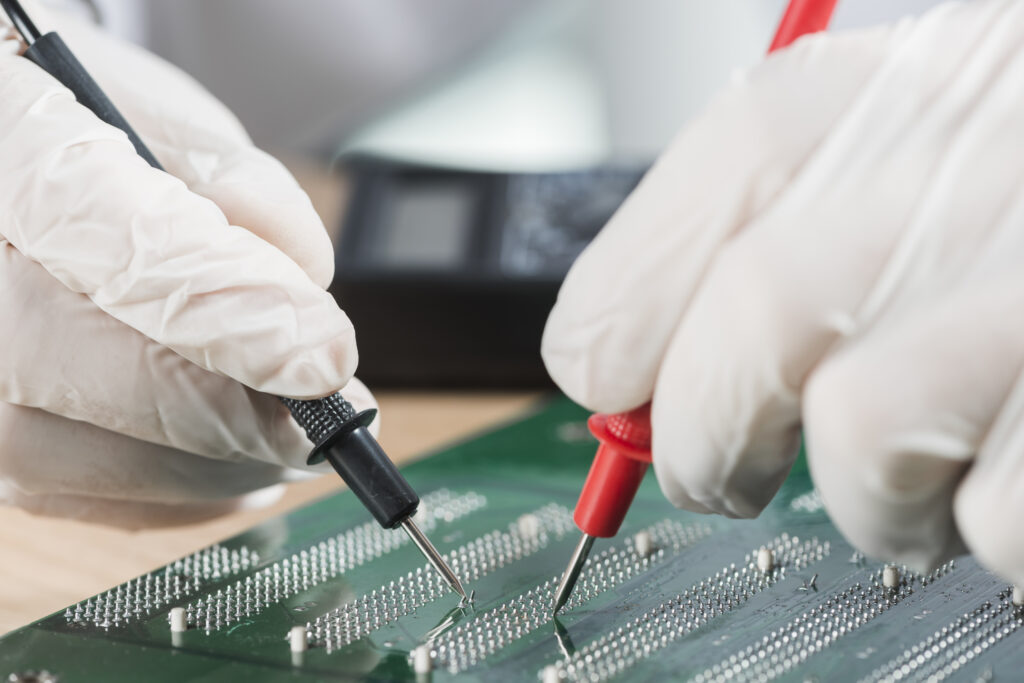

Шарики припоя в технологии поверхностного монтажа

В технологии поверхностного монтажа шарики припоя в основном используются в двух типах компонентов:

Устройства для поверхностного монтажа (SMD)

Эти компоненты характеризуются миниатюрностью, малым весом и высокой производительностью, например, чип-резисторы, конденсаторы, транзисторы, интегральные схемы и т. д. Они обычно имеют открытые шарики припоя или контактные площадки, которые соединены с соответствующими контактными площадками на печатной плате посредством соединений с шариками припоя.

Массив шариковых выводов (BGA)

Корпус BGA — это передовая технология корпусирования микросхем, широко используемая в высокопроизводительных и крупномасштабных интегральных схемах. Нижняя часть микросхемы BGA покрыта сотнями или даже тысячами мельчайших шариков припоя, которые используются для соединения с соответствующими контактными площадками на печатной плате. Количество и расположение шариков припоя в корпусе BGA делают его очень популярным для корпусирования с высокой плотностью. В корпусе BGA (Ball Grid Array) множество мельчайших шариков припоя расположены на нижней части микросхемы, совмещенных с контактными площадками на печатной плате (PCB). Благодаря таким процессам, как пайка оплавлением припоя, шарики припоя сплавляются с контактными площадками, образуя надежное паяное соединение, надежно крепя микросхему к печатной плате. Преимущества корпуса BGA заключаются в обеспечении большего количества выводов, увеличении площади контакта между электронными компонентами и печатной платой, что улучшает характеристики передачи данных и рассеивание тепла. Давайте углубимся в особую роль шариков припоя в технологии корпусирования микросхем.

Обеспечение электрических соединений:

Микросхемы обычно имеют множество крошечных выводов, которые необходимо соединить с контактными площадками на печатной плате. Шарики припоя, используемые в качестве припоя, помещаются на нижнюю часть микросхемы и расплавляются в процессе производства, чтобы соединить выводы микросхемы с контактными площадками на печатной плате. Такой метод соединения обеспечивает надёжное электрическое соединение, позволяя микросхеме взаимодействовать с печатной платой и корректно функционировать.

Предоставление механической поддержки:

Технология корпусирования микросхем требует не только надёжного электрического соединения, но и надёжной фиксации микросхемы на печатной плате во время использования. Шарики припоя имеют сферическую форму в корпусе BGA (Ball Grid Array), образуя шарикообразный паяный шов в процессе соединения. Конструкция этих шарикообразных паяных соединений обеспечивает механическую поддержку микросхемы, снижая механическое напряжение между ней и печатной платой. Кроме того, они обеспечивают определённую гибкость при перепадах температур, тем самым повышая надёжность соединения.

Поддержка высокоплотных взаимосвязей:

Технология корпусирования BGA (Ball Grid Array) позволяет более плотно размещать выводы микросхем благодаря сферической форме шариков припоя, обеспечивая высокую плотность межсоединений. По сравнению с традиционными корпусами с паяными выводами, корпусирование BGA позволяет использовать большее количество выводов, что позволяет микросхемам выполнять более сложные функции и создавать более производительные приложения. Конструкция и производство шариков припоя определяют шаг и количество выводов в корпусе BGA, что критически важно для достижения высокой плотности межсоединений.

Улучшение характеристик рассеивания тепла:

В некоторых высокопроизводительных и мощных микросхемах теплоотвод является критически важным фактором. Наличие шариков припоя может создавать крошечные зазоры между микросхемой и печатной платой, которые играют важную роль в рассеивании тепла во время работы микросхемы. Это помогает эффективно отводить тепло, генерируемое микросхемой, к печатной плате, тем самым улучшая общую эффективность рассеивания тепла системы. Шарики припоя играют ключевую роль в технологии корпусирования микросхем. Они не только обеспечивают надежные электрические соединения и механическую поддержку, но и обеспечивают высокоплотные межсоединения и улучшают характеристики рассеивания тепла. Благодаря тщательной разработке и производству шариков припоя, технология корпусирования BGA обеспечивает более высокую производительность, плотность и надежность электронных изделий. Поэтому в современном электронном производстве оптимизация и контроль шариков припоя имеют решающее значение для обеспечения превосходной производительности электронных изделий в различных сценариях применения. Использование шариков припоя в технологии поверхностного монтажа (SMT) имеет ряд существенных преимуществ и недостатков по сравнению с традиционным монтажом в отверстия. шарик припоя

Преимущества шарикового припоя:

Увеличенная плотность компонентов:

Технология SMT позволяет плотнее устанавливать на печатной плате больше компонентов, повышая плотность и производительность печатной платы.

Уменьшенный размер печатной платы:

Благодаря небольшому размеру SMT-компонентов можно проектировать печатные платы меньшего размера, что способствует их легкости и портативности.

Улучшенные электрические характеристики:

Шариковый припой обеспечивает низкое сопротивление и низкую индуктивность в паяных соединениях, что способствует стабильности передачи сигнала и подачи питания.

Недостатки шариков припоя:

Сложность сборки:

В процессе пайки используются мельчайшие шарики припоя, что предъявляет высокие требования к оборудованию и технологии при сборке.

Сложность ремонта:

После завершения пайки ремонт или замена компонентов поверхностного монтажа представляет собой более сложную задачу по сравнению с традиционным штепсельным монтажом. Шарики припоя играют ключевую роль в технологии поверхностного монтажа (SMT); они являются одним из ключевых компонентов, обеспечивающих компактность, высокую производительность и плотность размещения компонентов современных электронных устройств. Благодаря надежному соединению, обеспечиваемому шариками припоя, электронные компоненты могут быть надежно установлены на печатных платах, образуя высококачественные паяные соединения. Несмотря на некоторые сложности, связанные с технологией поверхностного монтажа, ее преимущества значительно перевешивают недостатки, что делает ее незаменимой технологией в сфере производства электроники. Для обеспечения высокого качества сварных соединений в электронной промышленности необходимо внедрить ряд мер контроля технологического процесса, контроля качества и анализа неисправностей. Во-первых, управление процессом сварки является важнейшим этапом обеспечения высокого качества сварных соединений. Это включает в себя оптимизацию температурных профилей, чтобы шарики припоя могли полностью расплавиться и образовать надежное соединение с выводами микросхемы и контактными площадками в процессе сварки. Кроме того, регулярная калибровка и техническое обслуживание сварочного оборудования необходимы для обеспечения точности и стабильности параметров сварки. Во-вторых, контроль качества и испытания являются важнейшими средствами подтверждения надежности сварных соединений. Рентгеновский контроль и ультразвуковой контроль позволяют неразрушающим способом оценить качество сварных соединений, гарантируя отсутствие пустот, трещин и других дефектов в паяных соединениях. Более того, проведение различных физических и климатических испытаний паяных соединений, таких как испытания на удар, вибрационные испытания и испытания на циклическое изменение температуры, является важнейшим этапом оценки качества и надежности сварки. Наконец, анализ и улучшение качества дефектов – это непрерывный процесс, направленный на обеспечение высокого качества сварных соединений. Анализ распространённых дефектов сварки, таких как образование пустот, несоосность и чрезмерное плавление, позволяет выявить основные причины проблем. На основе результатов анализа дефектов можно усовершенствовать процесс сварки, скорректировав температурные параметры, баланс источника тепла, время сварки и т. д., для повышения качества и надёжности сварки. Таким образом, электронная промышленность должна уделять первоочередное внимание оптимизации процессов пайки и контролю качества, чтобы гарантировать, что каждый шарик припоя сможет наилучшим образом выполнять свою функцию соединения. Шариковый припой, являясь важнейшим компонентом современного электронного производства, играет важнейшую роль в соединении микросхем и печатных плат. Он незаменим в BGA-корпусах и технологиях поверхностного монтажа, обеспечивая надежность и производительность электронных изделий. Для обеспечения высокого качества паяных соединений необходимы строгий контроль процесса пайки, контроль качества, испытания, а также своевременный анализ неисправностей и внесение необходимых изменений.Благодаря глубокому пониманию и тщательному управлению шариками припоя мы можем вывести отрасль производства электроники на более высокий уровень, отвечая постоянно меняющимся требованиям рынка.
