Вы когда-нибудь сталкивались с проблемами в электронных устройствах, такими как короткие замыкания припоя на печатных платах? Это распространённая, но неприятная проблема, поскольку короткие замыкания припоя могут привести к сбоям в работе устройства. Однако не стоит беспокоиться! В этой статье мы познакомим вас с методами устранения и решениями коротких замыканий припоя, помогая вам понять основные этапы ремонта электронных устройств. Независимо от того, являетесь ли вы энтузиастом электроники или специалистом по ремонту, эта информация будет вам полезна. Прежде чем углубляться в устранение и решения коротких замыканий при сварке, давайте сначала разберёмся с понятием коротких замыканий при сварке. Короткое замыкание при сварке означает образование перемычек припоя между двумя или более электронными компонентами, в результате чего ток обходит предполагаемый путь соединения.
Где появляются признаки сварочных замыканий: на печатной плате или на печатной плате?
Признаки сварочных коротких замыканий могут появиться как на печатной плате, так и на печатной плате (PCBA). Печатная плата (PCB) — это плата со схемами и паяными соединениями, в то время как PCBA относится к собранной печатной плате, на которой электронные компоненты припаяны к печатной плате. При возникновении короткого замыкания во время пайки на печатной плате могут появиться следующие признаки: Во время процесса пайки, если чрезмерное количество припоя или технические ошибки приводят к образованию перемычек между паяными соединениями, произойдет припойное короткое замыкание. Это означает, что между двумя или более паяными соединениями есть дополнительное металлическое соединение, в результате чего ток обходит предполагаемый путь. Это можно определить, визуально осмотрев наличие дополнительных паяных соединений между паяными соединениями. Во время процесса сварки чрезмерный или неправильный контроль припоя может привести к перетеканию припоя в окружающую область паяного соединения. Этот перелив припоя может потенциально перекрыть различные точки пайки, вызывая короткое замыкание. Визуальный осмотр наличия перелива припоя вокруг паяного соединения может помочь обнаружить признаки таких сварочных коротких замыканий. При возникновении сварочного короткого замыкания на печатной плате могут появиться следующие признаки: При пайке компонентов, если имеется избыточное количество припоя или неправильное разделение контактов между паяными соединениями, это может привести к образованию перемычек из припоя между соседними выводами компонента. В этом случае припой соединит два вывода, вызывая короткое замыкание. Внимательно наблюдая за тем, нет ли дополнительных перемычек из припоя между спаянными компонентами, можно определить эти признаки сварочного короткого замыкания. Во время процесса сварки припой может перетекать в соседние металлические области вокруг выводов, такие как медные дорожки на паяльной площадке или печатной плате. В таких случаях припой может создавать токопроводящий контакт между выводами и металлической областью, что приводит к короткому замыканию. Проверяя, нет ли какого-либо ненужного контакта между спаянными выводами и окружающими металлическими областями, можно определить эти признаки сварочных коротких замыканий. Теперь давайте вместе рассмотрим некоторые ключевые шаги для решения этой распространенной проблемы.Часть 1: Определение признаков короткого замыкания при сварке
Перед устранением короткого замыкания при сварке важно сначала определить его признаки. В этом разделе будут рассмотрены некоторые общие признаки короткого замыкания при сварке, такие как отсутствие запуска оборудования, появление дыма или запаха, а также визуальные индикаторы на печатной плате. Понимание этих признаков поможет вам быстро определить проблему короткого замыкания при сварке и принять соответствующие меры. Устройство не запускается: Если при попытке включить электронное устройство оно не запускается или не реагирует вообще, это может быть признаком короткого замыкания при пайке. Короткие замыкания при пайке могут нарушить поток тока, что препятствует нормальной работе устройства. Образование дыма или запаха: Во время коротких замыканий при сварке ток может протекать по непреднамеренным путям, что приводит к образованию дыма или необычных запахов вокруг паяного соединения. Это явный признак наличия проблем, связанных с коротким замыканием при сварке. Визуальные инструкции: Осмотрите печатную плату устройства и обратите внимание на видимые проблемы с паяными соединениями и соединениями. Короткие замыкания при пайке могут привести к образованию перемычек из припоя или переливу припоя, создавая дополнительные соединения и вызывая короткое замыкание. Вы можете проверить наличие ненужных металлических перемычек между двумя паяными соединениями или контакт между точками соприкосновения. Перегрев: Короткие замыкания при сварке могут привести к перегреву определенных компонентов, таких как конденсаторы или резисторы. Во время работы оборудования прикоснитесь к этим компонентам. Если они необычно горячие или выделяют аномальное тепло, может быть проблема с короткими замыканиями при сварке. Ненормальная функциональность или неисправность: Короткие замыкания при сварке могут привести к неправильной работе или сбоям в работе оборудования. Например, кнопки или переключатели могут работать неправильно, экран может отображать неровности, или устройство может не реагировать правильно на входной сигнал. Понимание этих признаков коротких замыканий при сварке поможет вам быстро определить проблему и принять соответствующие меры для ее устранения. Если вы обнаружите какой-либо из вышеперечисленных признаков, вы можете продолжить диагностику, чтобы подтвердить, есть ли проблема с коротким замыканием при сварке.Часть 2: Подготовка и меры безопасности
Прежде чем приступить к устранению короткого замыкания при сварке, необходимо провести необходимую подготовку и принять соответствующие меры безопасности. В этом разделе вы узнаете о необходимых инструментах и материалах, а также о том, как обеспечить безопасность рабочей среды. Это включает в себя использование надлежащих средств индивидуальной защиты, выбор и использование инструментов, а также обеспечение отключения оборудования.Подготовка инструментов и материалов:
Прежде всего, убедитесь, что у вас есть необходимые инструменты и материалы для ремонта замыканий при пайке. Обычно используются паяльная станция, паяльник, отсос припоя, припой, пинцет, увеличительное стекло или микроскоп и т. д. Кроме того, вам могут понадобиться изолента, спирт или чистящий растворитель, щётка для чистки и другие материалы.Средства индивидуальной защиты:
Перед началом ремонта любого электронного устройства обязательно наденьте соответствующие средства индивидуальной защиты. Они включают в себя защитные очки, антистатические перчатки и антистатические браслеты. Защитные очки защитят ваши глаза от возможных брызг припоя и других веществ. Антистатические перчатки и браслеты предотвратят повреждение электронных компонентов электростатическим разрядом.Операционная среда:
Убедитесь, что ваша рабочая среда подходит для ремонта электронных устройств. Убедитесь, что рабочее место чистое, опрятное и свободное от легковоспламеняющихся материалов. Также обеспечьте хорошую вентиляцию рабочей зоны для удаления дыма и вредных газов, образующихся во время пайки. Перед началом любых работ убедитесь, что питание полностью отключено, и отсоедините шнур питания устройства от сети.Проверка состояния устройства:
Перед началом ремонта внимательно осмотрите состояние электронного устройства. Убедитесь, что устройство выключено, и из него извлечены все батареи. Кроме того, проверьте наличие видимых физических повреждений или следов подгорания на печатной плате.Освоение методов сварки:
Знание правильных методов сварки — ключ к успешному ремонту коротких замыканий. Убедитесь, что вы понимаете правильную температуру и время сварки, а также освоите правильные методы сварки. Перегрев или чрезмерное время сварки могут повредить электронные компоненты, поэтому убедитесь, что вы владеете необходимыми навыками и параметрами сварки. Соблюдение подготовки и мер безопасности позволит вам максимально ускорить и повысить надежность ремонта. Помните, что безопасность всегда превыше всего, и если вы не уверены или столкнулись с трудностями во время ремонта, не стесняйтесь обратиться за помощью к профессионалам.Часть 3: Устранение неисправностей коротких замыканий при сварке
В этом разделе мы подробно объясним основные этапы устранения коротких замыканий при сварке. В их числе — осмотр сварных соединений с помощью микроскопа или увеличительного стекла, методы устранения коротких замыканий, повторная пайка или ремонт паяных соединений на печатной плате и многое другое. Каждый этап будет объяснен и продемонстрирован, чтобы вы могли его чётко понять и правильно выполнить.Исследование с помощью микроскопа или увеличительного стекла

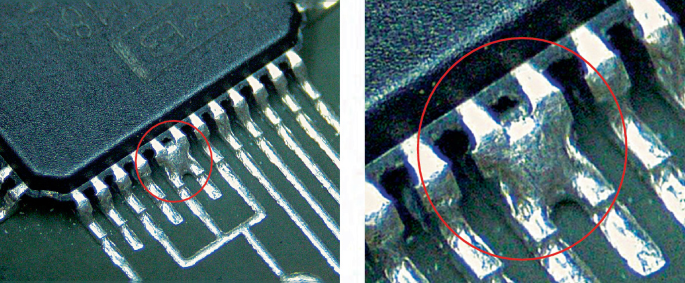

Первым шагом является тщательное обследование паяных соединений с помощью микроскопа или лупы. Короткие замыкания часто возникают, когда припой образует перемычки между соседними точками пайки или проводами. Увеличивая изображение, можно четко увидеть любые ненормальные соединения между точками пайки. Обратите внимание на такие проблемы, как перемычки, избыток припоя или замыкание контактов.Методы устранения замыканий в паяльниках
После обнаружения короткого замыкания в припое следующим шагом будет его устранение. Для решения этой проблемы можно использовать различные инструменты и методы. Во-первых, можно использовать тонкий фитиль для припоя или отсос для припоя, чтобы аккуратно удалить излишки припоя. Убедитесь, что припой полностью удален с мест короткого замыкания. Если есть более крупные перемычки припоя, их можно аккуратно разделить с помощью паяльной ленты или проволоки. Будьте осторожны при работе с ними, чтобы не повредить соседние компоненты или места пайки.Перепайка или ремонт паяных соединений на печатной плате
После устранения коротких замыканий может потребоваться повторная пайка или ремонт паяных соединений. Короткие замыкания могут привести к некачественным или поврежденным паяным соединениям, требующим повторного соединения. Используя подходящий припой и паяльный инструмент, нагрейте припой до нужной температуры и нанесите его на паяные соединения, которые необходимо соединить. Убедитесь в хорошем качестве пайки, отсутствии коротких замыканий и проблем с соединением между паяными соединениями. При обнаружении повреждённых или отслоившихся паяных соединений может потребоваться ремонт проводов или контактных площадок на печатной плате для обеспечения целостности схемы.Проведите окончательный визуальный осмотр и тестирование.
После завершения перепайки или ремонта паяных соединений крайне важно провести окончательный визуальный осмотр. Используйте микроскоп или лупу для повторного осмотра паяных соединений, чтобы убедиться в отсутствии оставшихся перемычек из припоя и закороченных выводов. Также проверьте внешний вид и качество соединения паяных соединений, чтобы убедиться в хорошем качестве пайки. После завершения визуального осмотра выполните необходимые испытания цепи и функциональную проверку, чтобы убедиться в эффективности ремонта. После устранения неисправностей сварного короткого замыкания следующим важным шагом является проверка и подтверждение эффективности ремонта.Часть 4: Тестирование и проверка
В этом разделе мы обсудим, как проводить испытания и проверки для успешного устранения проблем, связанных с короткими замыканиями в сварке. Это включает в себя использование контрольно-измерительных приборов и инструментов для проверки целостности цепей, проверку работоспособности других компонентов и т. д. Испытания и проверки позволяют гарантировать эффективность ремонтных работ и исправность оборудования.Использование приборов и инструментов тестирования:
Во-первых, вы можете использовать различные контрольно-измерительные приборы и инструменты для проверки устранения проблемы короткого замыкания при сварке. Например, можно использовать мультиметр для проверки целостности цепи и значений сопротивления. Измеряя различные критические узлы цепи, вы можете убедиться, что короткое замыкание при сварке успешно устранено, и ток может течь по правильному пути.Проверка других соответствующих компонентов:
Помимо коротких замыканий при сварке, важно также осмотреть другие потенциально поврежденные компоненты. Например, короткое замыкание при сварке может привести к перегреву или повреждению некоторых компонентов. Поэтому тщательно осмотрите и проверьте соседние компоненты, чтобы убедиться в их исправности. При обнаружении других неисправностей или повреждений следует принять соответствующие меры для ремонта или замены этих компонентов.Проведение функционального тестирования:
Затем проведите функциональное тестирование, чтобы убедиться в правильности работы отремонтированного электронного устройства. В зависимости от типа и характеристик устройства, можно выполнить различные функциональные тесты. Например, если это электронное устройство, можно проверить правильность работы каждого функционального модуля, реакцию кнопок и переключателей, корректность отображения информации на экране и так далее. Комплексное функциональное тестирование позволяет убедиться в корректной работе отремонтированного электронного устройства.Проведение долгосрочного тестирования:
После устранения короткого замыкания при пайке рекомендуется провести длительное тестирование. Дайте устройству поработать непрерывно в течение некоторого времени и проследите за появлением каких-либо отклонений или неисправностей. Долгосрочное тестирование помогает выявить потенциальные проблемы и подтверждает стабильность и надёжность ремонта.Тестирование принятия пользователем:
Наконец, если возможно, вы можете передать отремонтированное оборудование конечному пользователю для проведения приёмочных испытаний. Это гарантирует, что отремонтированное устройство соответствует потребностям и ожиданиям пользователя. Пользователь сможет использовать устройство в реальных условиях и оставить отзыв. Это поможет улучшить и оптимизировать ремонтные работы. На этапе тестирования и проверки вы сможете убедиться, что проблема с коротким замыканием при сварке устранена, а отремонтированное электронное устройство работает исправно. Эти шаги не только гарантируют эффективность ремонта, но и дают вам уверенность в производительности и надёжности устройства. В этой статье мы узнали об устранении неисправностей и способах решения проблемы коротких замыканий при сварке, а также об основных этапах ремонта электронных устройств. Независимо от того, являетесь ли вы энтузиастом электроники или специалистом по ремонту, эти знания помогут вам эффективнее справляться с проблемами коротких замыканий при сварке и ремонтировать ваши электронные устройства. Не забывайте всегда принимать соответствующие меры предосторожности перед выполнением любых ремонтных работ, а если вы не уверены, обратитесь за помощью к профессионалам. Желаем вам успешного ремонта и приятных ощущений от использования ваших электронных устройств!
