Гибко-жёсткие и гибкие печатные платы: материалы, DFM и влияние на стоимость

Гибкие и гибко-жесткие печатные платы ( ПП) предлагают ряд преимуществ по сравнению с жесткими ПП, включая гибкость, легкий вес и долговечность. Гибкие ПП и гибко-жесткие ПП могут изгибаться и скручиваться, что делает их идеальными для небольших и легких электронных продуктов, которым требуется оптимизация пространства и веса. Однако эти типы ПП, как правило, дороже жестких ПП. Чтобы снизить затраты, можно использовать несколько стратегий. Во-первых, важно понимать основы жестких, гибких и гибко-жестких материалов ПП и связанные с ними затраты. Кроме того, существуют важные соображения проектирования для производства (DFM), которые могут повлиять на стоимость ПП. Принимая во внимание эти факторы, можно проектировать экономически эффективные гибкие и гибко-жесткие ПП, не жертвуя производительностью или надежностью.

Что такое гибкие и гибко-жёсткие печатные платы?

Гибкие печатные платы, также известные как гибкие схемы, изготавливаются путём ламинирования слоя прозрачной полиэфирной плёнки, например, полиамида, на тонкий медный лист, который затем протравливается, оставляя заданный рисунок печатной платы на месте. Эти схемы можно полностью согнуть, придав им заданную форму. Гибко-жёсткие печатные платы сочетают в себе жёсткие материалы печатных плат и гибкие схемы, обеспечивая преимущества обоих. Хотя гибкие и гибко-жёсткие печатные платы, как правило, дороже жёстких, они могут помочь снизить затраты другими способами. Такие платы требуют меньше материала и обеспечивают более быструю сборку, а также ряд преимуществ, связанных с гибкостью конструкции.

Факторы, влияющие на стоимость гибко-жёстких и гибких печатных плат

Стоимость изготовления печатной платы (ПП) может существенно зависеть от количества необходимых этапов производства и используемых материалов. Поэтому важно понимать, откуда берутся наибольшие затраты, чтобы разработать более экономичную плату, отвечающую вашим требованиям к производительности и стоимости. Оптимизируя конструкцию и учитывая такие факторы, как количество слоёв, размер платы и сложность схемы, вы можете снизить производственные затраты без ущерба для качества или функциональности. Кроме того, выбор экономичных материалов и поиск надёжного производителя ПП с конкурентоспособными ценами также помогут снизить общую стоимость производства.

Наименее влиятельный

Чтобы снизить затраты на производство печатных плат, необходимо учитывать ряд факторов, которые оказывают лишь незначительное влияние на стоимость вашей печатной платы. К ним относятся:

1. Маршрутизация: Более сложная маршрутизация увеличит стоимость производства, поскольку требует большей точности.
2. Толщина панели: использование более тонких и распространенных размеров панелей, как правило, позволяет сэкономить деньги.
3. Заполнение переходных отверстий: Полное заполнение переходных отверстий смолой или паяльной маской требует дополнительного этапа в процессе производства. Если удастся ограничить количество случаев заполнения переходных отверстий, можно сэкономить.
4. Компенсатор натяжения: ограничение потребности в компенсаторе натяжения и связанных с ним материалах может помочь вам сэкономить деньги.
5. Клей: для крепления ребер жесткости к печатным платам могут использоваться как клеевые, так и бесклеевые сердечники. Самый доступный клей зависит от типа вашего ребра жесткости, но в целом бесклеевые материалы являются более дорогим вариантом.

Более влиятельный

Чтобы сохранить структуру и снизить затраты, при выборе гибкой или гибко-жесткой печатной платы следует учитывать ряд факторов:

• Соотношение сторон: большее соотношение между толщиной печатной платы и диаметром просверленного отверстия может увеличить стоимость гальванизации внутренней поверхности отверстий. Увеличение диаметра просверленных отверстий или уменьшение размера печатной платы может помочь найти оптимальное соотношение сторон для гальванизации.
• Количество и размер просверленных отверстий: чрезмерное сверление или меньшие по размеру отверстия требуют дополнительных трудозатрат и точности, что может увеличить стоимость печатной платы.
• Размер дорожек и пространства: узкие дорожки/пространства могут увеличить сложность и стоимость печатной платы.
• Ребра жёсткости: использование рёбер жёсткости может увеличить затраты из-за необходимости использования дополнительных материалов. Выбор материала FR4 может быть более экономичным вариантом, чем полиимид, алюминий или нержавеющая сталь.
• Кнопка или выборочное покрытие: Любой вид кнопки или выборочного покрытия увеличит стоимость печатной платы из-за ее дополнительной сложности.
• Контролируемое сопротивление: Выбор контролируемого сопротивления может привести к увеличению стоимости из-за дополнительных проверок и купонов, требующих больше труда и материалов.
• Кольцевые кольца: выбор подходящего размера кольцевых колец для создания надежного соединения с переходным отверстием может помочь избежать переплат за кольца слишком большого размера.

Самый влиятельный

Наконец, на стоимость вашей печатной платы существенно влияют следующие факторы:

1. Передовые технологии: Выбор передовых технологий для вашей печатной платы увеличит стоимость.
2. Скрытые переходные отверстия: внедрение скрытых переходных отверстий требует большего объема работ по сверлению, металлизации и ламинированию, что может повысить стоимость. Кроме того, для их создания могут потребоваться более дорогие материалы.
3. Большое количество слоев: большее количество слоев в вашей гибкой печатной плате увеличит стоимость из-за возросшей сложности ламинирования, требующего больше времени, материалов и опыта.

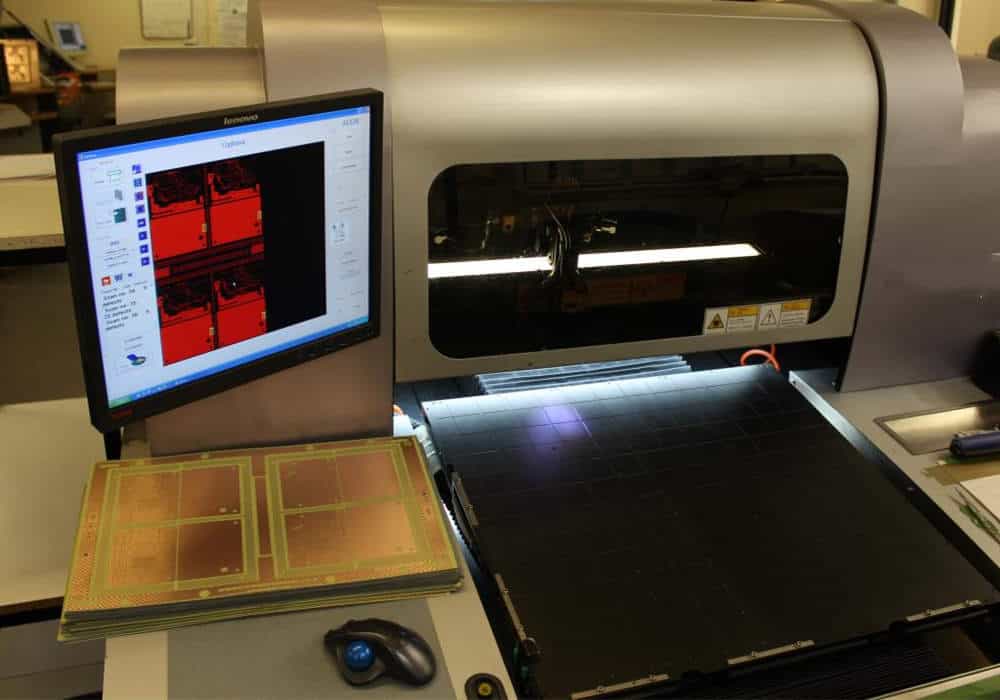

4. Использование панелей: важнейшим фактором, влияющим на стоимость, является использование панелей, поскольку производители обычно взимают плату за каждую панель. Максимальное количество компонентов на панели может помочь снизить затраты.
5. Селективное нанесение покрытия: процесс селективного нанесения покрытия занимает много времени и приводит к отходам материала, что может увеличить стоимость вашей печатной платы.
6. Двойная отделка поверхности: использование нескольких видов отделки поверхности усложняет процесс и может увеличить стоимость вашей печатной платы.

Компромиссы в стоимости гибких и гибко-жёстких печатных плат

Рассмотренные выше факторы играют важную роль в увеличении стоимости проектирования печатной платы, но важно учитывать компромиссы, связанные с более дешевыми проектами. При оценке доступности вашей печатной платы следует учитывать следующие факторы: Размещение производственной панели: важно продумать, как ваши печатные платы будут интегрированы в производственную панель. Правильное размещение может способствовать максимальному использованию материала и минимизации отходов. Адгезия и надежность: хотя клеевые платы, как правило, дешевле, добавление акриловой смолы в стек переходных отверстий может повлиять на надежность платы, особенно в условиях высоких температур или высоких нагрузок. Ширина линий и расстояние между ними: прежде чем добавлять больше слоев, подумайте, можно ли уменьшить ширину и расстояние между дорожками. Это позволит уместить больше линий в одном слое, минимизируя стоимость. Однако учтите, как эти изменения могут повлиять на конечный продукт и могут ли они негативно сказаться на производительности. В целом, снижение стоимости вашей гибкой или гибко-жёсткой печатной платы может быть достигнуто за счёт минимизации количества слоёв, уменьшения толщины материала и тщательного выбора материалов. Однако важно учитывать компромиссы и потенциальное влияние на производительность и надежность конечного продукта.

Узнайте больше о гибких и гибко-жёстких печатных платах

Гибкие и гибко-жёсткие печатные платы предлагают уникальные возможности проектирования, которые могут быть полезны для многих проектов. Учитывая факторы, влияющие на стоимость, и делая выбор в пользу эффективности и надёжности, вы можете создавать высококачественные печатные платы, снижая затраты. Если у вас есть вопросы о проектировании гибких или гибко-жёстких печатных плат, команда Sprintpcb готова помочь. Как компания, сертифицированная по ISO 9001, мы предлагаем широкий ассортимент высококачественных бескорпусных печатных плат, включая гибкие и гибко-жёсткие конструкции. Ознакомьтесь с нашим ассортиментом сегодня, чтобы узнать больше о том, как мы можем помочь вашему проекту.
