Радиочастотные печатные платы и обычные печатные платы: различия и области применения

2023-06-06Репортер: SprintPCB

В современной электронике печатные платы (ПП) являются незаменимыми ключевыми компонентами. Постоянное развитие технологий и изменение потребностей в приложениях привело к появлению различных специализированных типов ПП, включая радиочастотные печатные платы (РЧ ПП). РЧ-схемы играют важную роль в системах связи, радиолокации, спутниковых системах и других областях, а РЧ ПП стали предпочтительным выбором для многих высокочастотных приложений. В этой статье мы сосредоточимся на сравнении различий и областей применения радиочастотных ПП и обычных ПП. Мы рассмотрим основные концепции и структуры обычных ПП и РЧ ПП, а также рассмотрим их различия с точки зрения выбора материалов, требований к конструкции и производственных процессов. Кроме того, мы представим реальные примеры применения, демонстрирующие сценарии использования как обычных, так и РЧ ПП в различных областях, помогая читателям понять их преимущества и применимость. Независимо от того, являетесь ли вы инженером-электронщиком, студентом или просто интересующимся электроникой, эта статья предоставит вам исчерпывающую информацию о радиочастотных ПП и обычных ПП. Мы уверены, что глубокое сравнение и анализ этих двух типов печатных плат поможет вам сделать более правильный выбор, соответствующий требованиям вашего проекта, и создать более эффективные и стабильные электронные системы. А теперь давайте углубимся в увлекательные различия и области применения радиочастотных печатных плат и обычных печатных плат!

Что такое обычная печатная плата (ПП)?

Обычная печатная плата (ПП) является основным компонентом, используемым для поддержки и соединения электронных компонентов. Обычно она изготавливается из непроводящего материала, часто называемого FR-4, который представляет собой армированный стекловолокном эпоксидный ламинат, со слоем или несколькими слоями проводящего материала, как правило, меди, образующими дорожки цепи поверх него. Основная функция ПП заключается в обеспечении механической поддержки и электрических соединений путем монтажа электронных компонентов, таких как интегральные схемы, резисторы, конденсаторы и т. д., на ее поверхности и соединения их между собой медными дорожками. Такая конструкция снижает сложность схемы, одновременно повышая ее надежность и стабильность. Обычные ПП имеют следующие характеристики и области применения: Структура: Обычные ПП имеют слоистую планарную структуру с медными дорожками, соединенными между собой через переходные отверстия. Они могут быть односторонними, двусторонними или многослойными. Приложения: Обычные печатные платы находят широкое применение в различных электронных устройствах и продуктах, включая бытовую электронику, коммуникационное оборудование, промышленные системы управления, компьютерное оборудование и т. д. Производство: Обычные печатные платы обычно изготавливаются с помощью процессов, включающих печать и травление, где проводящие рисунки печатаются на непроводящей подложке, а нежелательный медный материал химически удаляется. Особенности: Обычные печатные платы просты и экономичны, подходят для общих схемных разработок и приложений в умеренном диапазоне частот. Материалы: В обычных печатных платах в качестве материала подложки преимущественно используется FR-4, который обеспечивает хорошие изоляционные свойства и механическую прочность. Обычная печатная плата - это универсальная печатная плата, применимая для широкого спектра электронных устройств и приложений. Они обладают относительно простой структурой и процессом изготовления, что делает их экономичными для общих схемных разработок.

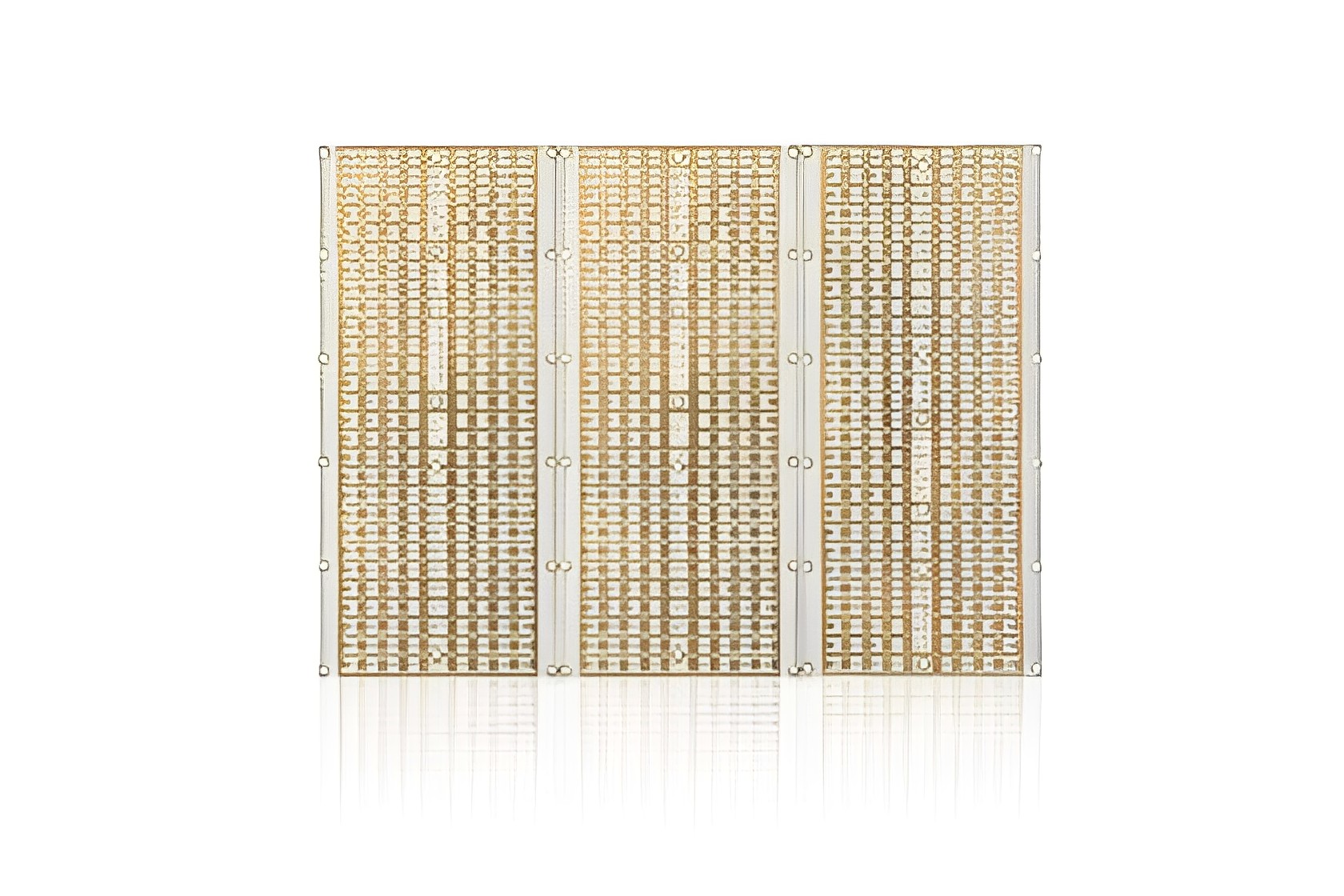

Что такое радиочастотная печатная плата (RF PCB)?

Радиочастотная печатная плата (RF PCB) — это специализированный тип печатной платы, предназначенной для обработки высокочастотных и радиочастотных сигналов. По сравнению с обычной печатной платой (PCB), RF PCB обладает уникальными характеристиками и требованиями к конструкции, которые обеспечивают эффективную передачу сигнала в высокочастотном диапазоне. Во-первых, целью проектирования RF PCB является достижение низких потерь и высокопроизводительной передачи RF сигнала. Для этого RF PCB должны учитывать согласование импеданса и целостность сигнала. Согласование импеданса имеет решающее значение для минимизации отражения сигнала и потерь во время передачи сигнала. Целостность сигнала означает поддержание стабильности и точности сигнала на протяжении всего процесса передачи, без помех или затухания. Во-вторых, RF PCB требуют использования специальных материалов и слоев для удовлетворения требований высокочастотных сигналов. Обычные материалы, используемые для RF PCB, включают подложки из PTFE (политетрафторэтилена), такие как Teflon и Rogers. Эти материалы обладают низкими диэлектрическими потерями и высокой термостойкостью, обеспечивая превосходные характеристики в высокочастотных средах. Более того, радиочастотные печатные платы требуют точной и тщательной компоновки и трассировки. Высокочастотные сигналы предъявляют более строгие требования к компоновке и трассировке цепей, чтобы избежать перекрестных помех и электромагнитного излучения. Поэтому в радиочастотных печатных платах часто используются такие методы, как разделение слоев, заземляющие плоскости и дифференциальные линии передачи для минимизации помех и шума. Радиочастотные печатные платы играют важную роль в различных областях применения, включая устройства беспроводной связи (такие как мобильные телефоны и беспроводные маршрутизаторы), радиолокационные системы, спутниковую связь и анализаторы радиочастотного спектра. Эти приложения требуют точной передачи и надежности высокочастотных сигналов, и радиочастотные печатные платы обеспечивают необходимую производительность и надежность. Радиочастотная печатная плата специально разработана для обработки высокочастотных и радиочастотных сигналов. Она отвечает требованиям согласования импеданса, целостности сигнала, использования специальных материалов и точной компоновки для удовлетворения требований высокочастотных сред. Радиочастотные печатные платы играют важную роль в беспроводной связи, радиолокационных системах, спутниковой связи и других областях, обеспечивая надежную передачу высокочастотных сигналов.

Различия между радиочастотной печатной платой и обычной печатной платой:

Существуют значительные различия в выборе материалов для обычных печатных плат (ПП) и радиочастотных печатных плат (ВЧ ПП). Выбор этих материалов играет решающую роль в производительности схемы и частотной характеристике. В обычных ПП в качестве базовых материалов обычно используются эпоксидная смола, армированная стекловолокном (FR-4), и полиимид (PI). FR-4 — широко используемый стандартный материал с низкой стоимостью и хорошей механической прочностью, подходящий для большинства традиционных схем. Полиимид, с другой стороны, обеспечивает более высокую термостойкость и лучшую размерную стабильность, что делает его пригодным для приложений с особыми требованиями к окружающей среде, такими как высокая температура или высокая влажность. В отличие от этого, выбор материала для ВЧ ПП более точный и сложный. Учитывая более высокие частоты и более строгие требования к ВЧ-сигналам, выбор подходящих материалов имеет решающее значение для достижения оптимальных ВЧ-характеристик. К распространенным материалам для ВЧ ПП относятся политетрафторэтилен (ПТФЭ), полиимид (ПИ) и материалы с низкой диэлектрической проницаемостью. Политетрафторэтилен (ПТФЭ) — это высокопроизводительный ВЧ-материал с низкими потерями, высокой частотной характеристикой и превосходными диэлектрическими свойствами. Он широко используется в высокочастотных приложениях, таких как линии передачи радиочастот, антенны и фильтры. Использование материалов PTFE в печатных платах радиочастот помогает снизить потери сигнала и повысить надежность передачи сигнала. Полиимид (PI) также является распространенным материалом для СВЧ-области. Он имеет низкую диэлектрическую проницаемость и диэлектрические потери, что делает его пригодным для высокочастотных и широкополосных приложений. Использование полиимидных материалов в печатных платах радиочастот обеспечивает лучшую целостность сигнала и снижение помех. Помимо PTFE и PI, существуют специально разработанные материалы с низкой диэлектрической проницаемостью для СВЧ-приложений, такие как полиимид с низкой диэлектрической проницаемостью (LCP). Эти материалы обладают чрезвычайно низкой диэлектрической проницаемостью и потерями, что делает их пригодными для высокочастотных СВЧ-приложений, обеспечивая более высокую скорость передачи сигнала и лучшую целостность сигнала.

Различные конструкции радиочастотных печатных плат и печатных плат

Вот существенные различия в требованиях к проектированию обычных печатных плат и радиочастотных печатных плат . Передача радиочастотного сигнала имеет решающее значение для радиочастотных печатных плат. Из-за высокочастотной природы радиочастотных сигналов при проектировании радиочастотных печатных плат необходимо учитывать передачу и распространение сигнала. Это включает в себя тщательную трассировку и компоновку схемы для минимизации потерь сигнала и помех. Обычные печатные платы обычно не требуют особого внимания к передаче высокочастотных сигналов. Они предлагают большую гибкость в трассировке и компоновке. Обычные печатные платы в основном ориентированы на низкочастотные сигналы и передачу мощности. Строгое согласование импеданса необходимо для эффективной и точной передачи радиочастотного сигнала. Радиочастотные печатные платы предъявляют более строгие требования к контролю импеданса, что требует точного согласования импеданса между источниками сигнала, линиями передачи и нагрузками. Обычные печатные платы предъявляют более строгие требования к контролю импеданса и могут допускать определенные колебания импеданса. При проектировании обычных печатных плат особое внимание уделяется функциональности схемы и связности, а не точному согласованию импеданса. Передача радиочастотного сигнала предъявляет более высокие требования к целостности сигнала. RF PCBs должны учитывать такие факторы, как задержка распространения сигнала, перекрестные помехи и затухание мощности. Поэтому при проектировании RF PCB используются специальные методы маршрутизации, изоляции цепей и методы экранирования для поддержания целостности сигнала. Традиционные печатные платы предъявляют более низкие требования к целостности сигнала. Традиционные конструкции печатных плат отдают приоритет связности цепей и надежной передаче сигнала, не уделяя чрезмерного внимания проблемам целостности сигнала. Подводя итог, можно сказать, что RF PCB предъявляют более строгие требования к проектированию, что требует более высокой точности и опыта. Разработчики должны обладать глубокими знаниями RF цепей и высокочастотных характеристик, используя специализированные методы проектирования и управления технологическим процессом для удовлетворения требований передачи RF сигнала. С другой стороны, традиционное проектирование печатных плат предоставляет больше свободы, концентрируясь на функциональности схемы и связности с более низкими требованиями к высокочастотным характеристикам. Поэтому выбор между традиционными печатными платами и RF PCB должен основываться на конкретных требованиях применения.

Различные процессы производства радиочастотных печатных плат и печатных плат

Еще одним существенным отличием обычной печатной платы от радиочастотной печатной платы является процесс ее изготовления.

Процесс производства печатных плат:

Дизайн и компоновка: С помощью программного обеспечения для автоматизации электронного проектирования (EDA) проект схемы переводится в схему печатной платы. Это включает в себя размещение компонентов и определение путей маршрутизации печатной платы. Создание подложки: Обычные печатные платы обычно используют материал подложки, называемый эпоксидной смолой, армированной стекловолокном (FR-4). Подложка покрывается медной фольгой, а затем ненужная медь удаляется с помощью фотолитографии и химического травления, образуя металлические дорожки схемы. Сверление: Отверстия сверлятся на печатной плате для установки компонентов и соединения схемы. Покрытие: Проводящий материал, обычно медь, покрывается на стенки просверленных отверстий для улучшения соединения. Пайка: Электронные компоненты припаиваются к печатной плате. Это можно сделать вручную или с помощью автоматизированного оборудования, такого как машины для пайки волной припоя или печи оплавления припоя. Тестирование и контроль качества: Собранные печатные платы проходят тестирование для обеспечения правильной функциональности и качества.

Процесс производства радиочастотных печатных плат:

Выбор материала: для СВЧ-плат часто требуются специализированные материалы, такие как политетрафторэтилен (ПТФЭ) или полифениленоксид (ПФО), чтобы соответствовать требованиям передачи высокочастотного сигнала. Специализированный процесс ламинирования: СВЧ-платы могут включать многослойные конструкции с различными диэлектрическими слоями и металлическими слоями. Изоляционные свойства между этими слоями имеют решающее значение для передачи СВЧ-сигнала. Высокоточная обработка: из-за уникальной природы СВЧ-сигналов СВЧ-платы требуют более высокой точности обработки, такой как меньший диаметр сверл и более точная ширина дорожек. Контроль импеданса: для СВЧ-плат необходимо строго контролировать импеданс сигнала, чтобы гарантировать стабильную и последовательную передачу сигнала. Это может включать в себя специальные методы проектирования и производства, такие как микрополосковые или копланарные волноводные структуры. Строгий контроль качества: процесс производства СВЧ-плат требует более строгого контроля качества, чтобы гарантировать, что характеристики схемы соответствуют требованиям проекта. Это включает в себя использование высокоточного испытательного оборудования для измерений сигнала и импеданса.

Примеры применения: обычные печатные платы и радиочастотные печатные платы в реальных приложениях

Примеры применения обычных печатных плат:

Потребительская электроника: Обычные печатные платы широко используются в потребительских электронных устройствах, таких как смартфоны, планшеты, персональные компьютеры и т. д. Они используются для соединения и поддержки различных электронных компонентов и функциональных модулей, включая процессоры, память, датчики и т. д. Обычные печатные платы обеспечивают стабильные соединения цепей и передачу сигналов в этих устройствах. Автомобильная электроника: Электронные системы в автомобилях требуют надежных печатных плат для поддержки различных функций, таких как блоки управления двигателем, информационно-развлекательные системы, навигационные системы и т. д. Обычные печатные платы широко используются в автомобильной электронике для обеспечения надежной передачи сигналов и распределения питания. Промышленная автоматизация: В области промышленной автоматизации обычные печатные платы используются для соединения и взаимодействия систем управления, датчиков и исполнительных механизмов. Они играют важную роль в производственных линиях, управлении роботами и системах мониторинга.

Примеры применения ВЧ печатных плат:

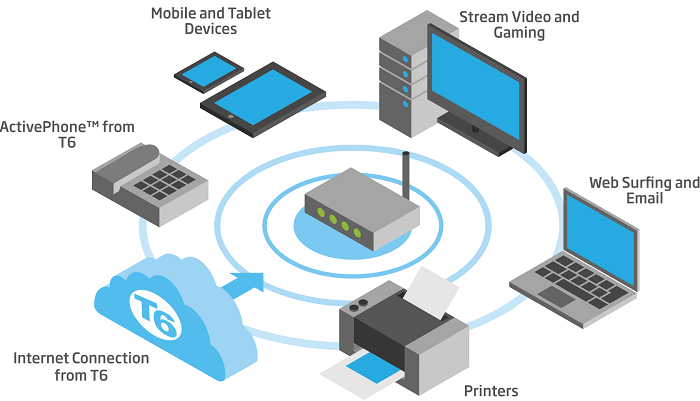

Беспроводная связь: ВЧ-платы играют решающую роль в беспроводных коммуникационных устройствах. Например, антенны базовых станций, оборудование спутниковой связи, маршрутизаторы беспроводных локальных сетей (Wi-Fi) и т. д. требуют ВЧ-плат для передачи высокочастотного сигнала и согласования импеданса. Применение радиочастотных печатных плат

Радиолокационные системы: В радиолокационных системах требуются высокочастотные и высокопроизводительные печатные платы для точной обработки сигнала и передачи ВЧ-энергии. ВЧ-платы широко используются в гражданских и военных радиолокационных системах, таких как метеорадиолокаторы, навигационные радары для самолетов и т. д. Радарные системы

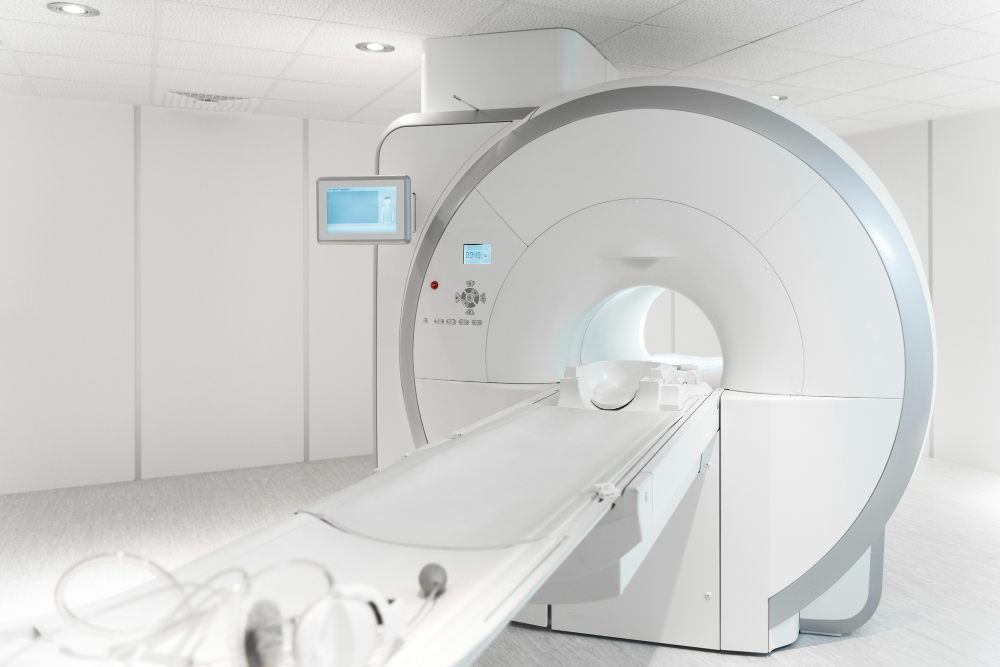

Медицинские приборы: Некоторым медицинским приборам, таким как МРТ-сканеры, кардиостимуляторы и беспроводные медицинские датчики, требуются ВЧ-платы для передачи высокочастотного сигнала и точной обработки данных. медицинские-устройства-МРТ-сканеры

В этой статье мы подробно обсудили различия и области применения радиочастотных печатных плат (ВЧ-плат) и обычных печатных плат (ПП). Мы обнаружили значительные различия между этими двумя типами печатных плат с точки зрения выбора материала, требований к конструкции и производственных процессов. На практике традиционные печатные платы широко используются в электронных устройствах общего назначения, потребительских товарах и системах промышленного управления. С другой стороны, радиочастотные печатные платы превосходны в таких областях, как связь, радиолокация, радиочастотная идентификация (RFID) и беспроводные сенсорные сети, где высокая частота имеет решающее значение. Поэтому мы настоятельно рекомендуем тщательно оценивать и сравнивать эти два типа печатных плат с учетом конкретных требований при выборе подходящего варианта. Выбор следует делать с учетом таких факторов, как требования к частоте, характеристики передачи сигнала и эксплуатационные характеристики, обеспечивая оптимальную производительность схемы и стабильность работы.
