Полное руководство по производству печатных плат: процессы, инновации и передовой опыт отрасли

2025-03-20Репортер: SprintPCB

В эпоху, когда электроника проникает во все сферы жизни — от умных домов до беспилотных автомобилей, — производство печатных плат является краеугольным камнем технологического прогресса. Будучи лидером в отрасли печатных плат, компания SprintPCB сочетает многолетний опыт и передовые технологии для создания надежных и высокопроизводительных решений для различных отраслей — от аэрокосмической до потребительской электроники. Это руководство объемом 1800 слов подробно погружает в мир производства печатных плат , рассматривая его важнейшие процессы, новые тенденции, стандарты качества и то, как стремление SprintPCB к совершенству делает компанию мировым лидером.

1. Эволюция производства печатных плат: от основ к высоким технологиям

История производства печатных плат началась в середине XX века с простых однослойных конструкций. Сегодня же оно включает в себя сложные многослойные платы, гибкие схемы и технологии HDI. Современные печатные платы проектируются с учётом требований миниатюризации, более быстрой передачи данных и исключительной надёжности.

Почему печатные платы незаменимы

Связность : печатные платы объединяют компоненты в целостные системы, обеспечивая бесперебойную работу устройств.
Масштабируемость : от носимых устройств до промышленного оборудования — печатные платы адаптируются к различным требованиям к размерам и производительности.
Надежность : передовые технологии производства снижают частоту отказов даже в суровых условиях.

В SprintPCB мы используем такие инновации, как лазерная прямая визуализация (LDI) и автоматизированный оптический контроль (AOI), чтобы расширить границы возможностей печатных плат.

2. Основные этапы производства печатных плат: пошаговое описание

Понимание процесса производства печатных плат — ключ к пониманию его сложности. Ниже мы подробно рассмотрим каждый этап, демонстрируя подход SprintPCB, ориентированный на точность.

Этап 1: Проектирование и инжиниринг

Разработка схем : используя такие инструменты, как Altium Designer и Cadence Allegro, инженеры разрабатывают схемы в соответствии с электрическими и тепловыми спецификациями.
Анализ DFM (проектирование для производства) : команда SprintPCB выявляет потенциальные производственные проблемы на ранних этапах, оптимизируя компоновку для повышения экономической эффективности и выхода годных изделий.
Прототипирование : быстрые прототипы проверяют проекты перед полномасштабным производством, сокращая время вывода продукции на рынок.

Этап 2: Выбор материала

Выбор подложки и ламината напрямую влияет на производительность. Распространенные материалы:

FR-4 : экономичный, огнестойкий эпоксидный ламинат для стандартных применений.
Высокочастотные ламинаты (например, Rogers 4350B): идеально подходят для устройств 5G и RF.
Гибкий полиимид : используется в гибкой электронике, например, в носимых медицинских устройствах.

SprintPCB предлагает варианты без содержания галогенов и соответствующие требованиям RoHS, что соответствует целям устойчивого развития.

Этап 3: Изготовление печатной платы

Визуализация : воздействие ультрафиолета (УФ) или лазера переносит рисунки схем на покрытые медью платы.
Травление : химические процессы удаляют излишки меди, оставляя точные токопроводящие следы.

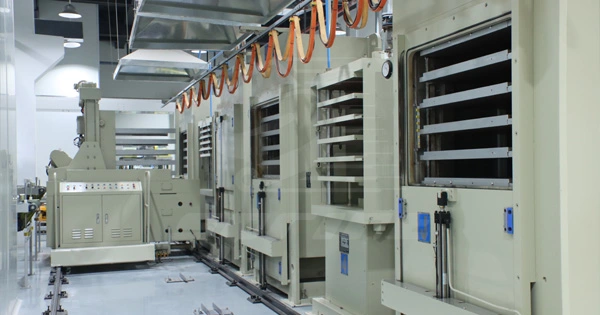

Ламинирование : многослойные плиты сплавляются под воздействием высокой температуры и давления.
Покрытие : химическое никелирование с иммерсионным золотом (ENIG) или HASL защищает от окисления.

Этап 4: Тестирование и контроль качества

Электрические испытания : проверка целостности цепи и испытания с использованием летающих зондов позволяют обнаружить обрывы/короткие замыкания.
Испытание на термическую нагрузку : гарантирует, что платы выдерживают колебания температуры.
Поперечный анализ : проверяет выравнивание слоев и целостность переходных отверстий.

Политика 100% тестирования компании SprintPCB и соответствие стандарту IPC-A-600 гарантируют лучшую в отрасли надежность.

3. Передовые технологии, революционизирующие производство печатных плат

Чтобы оставаться конкурентоспособными, производителям необходимо внедрять технологии нового поколения. Вот как SprintPCB лидирует в этом процессе:

Технология HDI

Микроотверстия : отверстия, просверленные лазером (<150 мкм), позволяют создавать сверхкомпактные конструкции.
Stacked Vias : повышение целостности сигнала в высокоскоростных приложениях, таких как серверы.

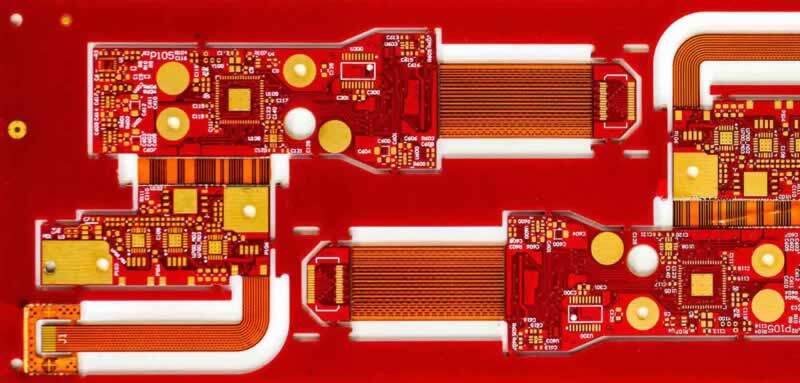

Гибкие и гибко-жёсткие печатные платы

Области применения : медицинские имплантаты, складные смартфоны, военная авионика.
Преимущества : Уменьшенный вес, повышенная прочность и возможность трехмерной конфигурации.

Аддитивное производство (3D-печать)

Быстрое прототипирование : ускоряет итерационные циклы для сложных проектов.
Встроенные компоненты : резисторы и конденсаторы, напечатанные непосредственно на подложках.

Печатные платы, оптимизированные для Интернета вещей

Конструкции с низким энергопотреблением : продлевают срок службы батареи для интеллектуальных датчиков.
Экранирование радиочастот : сводит к минимуму помехи в подключенных устройствах.

4. Стандарты качества при производстве печатных плат

Соблюдение международных сертификатов гарантирует безопасность и производительность. SprintPCB соответствует:

Класс IPC 2/3 : для коммерческих и высоконадежных применений.
ISO 9001:2015 : Строгие системы менеджмента качества.
Сертификация UL : соответствие стандартам пожарной безопасности и электробезопасности.
RoHS/REACH : устранение опасных веществ, таких как свинец и кадмий.

5. Применение современных технологий производства печатных плат в промышленности

ПХБ распространены повсеместно. Ключевые области их применения:

Автомобили : блоки управления двигателем (ЭБУ), системы ADAS, управление аккумулятором электромобиля.
Здравоохранение : аппараты МРТ, кардиостимуляторы, портативные диагностические приборы.
Авиация и космонавтика : авионика, модули спутниковой связи.
Бытовая электроника : смартфоны, гарнитуры дополненной и виртуальной реальности, устройства Интернета вещей.

Пример исследования

Компания SprintPCB в сотрудничестве с робототехнической фирмой разработала 20-слойную HDI-печатную плату для дронов с искусственным интеллектом, что позволило сократить потери сигнала на 30%.

6. Устойчивое развитие в производстве печатных плат

По мере роста экологического сознания SprintPCB уделяет первостепенное внимание:

Перерабатываемые материалы : биоламинаты и бессвинцовые припои.
Сокращение отходов : системы переработки воды и программы повторного использования химикатов.
Энергоэффективность : объекты, работающие на солнечной энергии, и процессы с низким уровнем выбросов.

7. Выбор подходящего партнера для производства печатных плат

Выбор производителя зависит от:

Техническая экспертиза : ищите проверенный опыт в вашей отрасли.
Масштабируемость : возможность обработки как прототипов, так и оптовых заказов.
Прозрачность : отслеживание заказов в режиме реального времени и подробная отчетность.
Поддержка клиентов : рекомендации DFM и оперативное устранение неполадок.

Почему SprintPCB?

48-часовое ускоренное прототипирование : ускоренные этапы НИОКР.
Глобальная логистика : доставка «до двери» в более чем 100 стран.
Круглосуточная техническая поддержка : экспертиза, готовая внести срочные изменения.

8. Будущие тенденции в производстве печатных плат

Проектирование на основе искусственного интеллекта : алгоритмы машинного обучения оптимизируют макеты для обеспечения целостности сигнала.
Встроенные пассивные компоненты : конденсаторы/резисторы, интегрированные в подложки.
Печатные платы для квантовых вычислений : материалы типа графена для сверхнизкого сопротивления.
