Печатная плата (ПП) является важнейшим компонентом электронных устройств. Выступая в качестве платформы для соединения и поддержки электронных компонентов, ПП существенно влияют на надежность и функциональность устройств. Обработка поверхности, являясь одним из ключевых этапов производства ПП, играет важнейшую роль в обеспечении качества и надежности ПП. В данной статье мы рассмотрим толщину поверхностного слоя ПП и её связь со стандартами IPC (Института печатных схем). Толщина поверхностного слоя – это толщина обработанного слоя, которая имеет решающее значение для производительности, надёжности и срока службы ПП. Соответствие толщины поверхностного слоя требованиям IPC крайне важно для обеспечения качества и стабильности продукции в процессе производства. В данной статье мы подробно рассмотрим различные методы обработки поверхности и требования стандартов IPC к толщине поверхностного слоя ПП. Мы объясним принципы работы, преимущества и области применения каждого метода обработки поверхности, а также дадим подробный обзор стандартов IPC, регулирующих толщину поверхностного слоя ПП. Кроме того, мы предложим практические рекомендации, которые помогут производителям в реализации и контроле толщины обработки поверхности печатных плат на практике, гарантируя качество и производительность продукции.
Основная концепция обработки поверхности печатных плат.
Обработка поверхности печатных плат (ПП) — это процесс нанесения слоя специального материала на поверхность печатной платы для защиты, повышения проводимости, предотвращения коррозии и улучшения паяемости. В процессе производства ПП распространёнными методами обработки поверхности являются иммерсионное золото, иммерсионное серебро, иммерсионное олово и ENEPIG (химическое никель-палладий-иммерсионное золото).Химическое иммерсионное никелевое золото (ENIG):
ENIG — это метод нанесения слоя золота на поверхность печатной платы методом химического восстановления. Он использует электрохимический процесс для создания металлического защитного слоя на поверхности печатной платы. ENIG обладает превосходной проводимостью и коррозионной стойкостью, что делает его предпочтительным выбором для высокопроизводительных приложений. ENIG также обладает хорошей паяемостью, поскольку золото — легко паяемый металл.Химическое серебро (ES):
Химическое серебро — это метод нанесения слоя металлического серебра на поверхность печатной платы методом химического восстановления. При этом на поверхности печатной платы образуется тонкая плёнка серебра. Химическое серебро обладает хорошей электропроводностью и теплопроводностью, а также экономично, что делает его альтернативой в некоторых областях применения. Химическое серебро обычно используется в высокочастотных схемах или мощных устройствах.Выравнивание припоя горячим воздухом (HASL):
HASL, также известный как выравнивание припоя горячим воздухом, — распространённый метод обработки поверхности. Он включает в себя нанесение слоя олова на поверхность печатной платы и его расплавление и распределение горячим воздухом.ENEPIG (химическое никелирование, химическое палладирование, иммерсионное золото):
ENEPIG (химическое никель-палладий-иммерсионное золото) — это высокопроизводительный метод обработки поверхности, при котором на поверхность печатной платы последовательно наносится композитная тонкая пленка никеля, палладия и золота. Стандарт IPC-4556 также регламентирует требования к ENEPIG, включая толщину никеля, палладия и золота, а также такие свойства, как термостойкость, коррозионная стойкость и паяемость. На практике производителям необходимо выбирать подходящий метод обработки поверхности в зависимости от конкретных условий применения и требований, а также строго контролировать толщину слоя обработки для обеспечения производительности и надежности печатных плат. Это включает в себя использование надлежащих технологических параметров и мер контроля качества, таких как точные измерения и методы проверки материалов, для обеспечения соответствия стандартам IPC.Важность толщины обработки поверхности печатной платы
Толщина обработанной поверхности печатной платы играет решающую роль в надежности пайки, электрических характеристиках, коррозионной стойкости, возможностях пайки и совместимости. Толщина обработанной поверхности печатной платы имеет решающее значение для надежности пайки. Слои обработки поверхности, такие как иммерсионное золото, иммерсионное серебро и иммерсионное олово, обеспечивают хорошую поверхность пайки, обеспечивая хорошее смачивание припоем и формирование равномерных паяных соединений. Правильная толщина обработки поверхности обеспечивает качество паяных соединений, предотвращает такие дефекты пайки, как отслоение припоя и неполное заполнение паяных соединений, тем самым повышая надежность пайки печатной платы. Толщина обработанной поверхности печатной платы также имеет решающее значение для электрических характеристик. Различные методы обработки поверхности обладают различными характеристиками удельного сопротивления и проводимости. Контролируя толщину обработки поверхности, можно обеспечить соответствие значений сопротивления и проводимости требуемому диапазону, тем самым поддерживая нормальную функциональность и производительность схемы. Слой обработки поверхности печатной платы может создать защитный барьер, предотвращая реакцию металлических дорожек и контактных площадок печатной платы с кислородом, влагой, химическими веществами и другими элементами окружающей среды. Правильная толщина слоя поверхностной обработки может эффективно повысить коррозионную стойкость печатной платы и продлить срок ее службы. Слой поверхностной обработки может улучшить производительность процесса пайки печатных плат. Например, иммерсионное золотое покрытие обеспечивает отличную паяемость и стойкость к окислению, делая процесс пайки более стабильным и контролируемым. Правильная толщина поверхностной обработки может обеспечить подходящие условия пайки и технологические окна, тем самым снижая вероятность возникновения дефектов пайки и повышая эффективность производства. Различные электронные компоненты и устройства могут предъявлять особые требования к толщине поверхностной обработки печатных плат. Соблюдение стандартов IPC (Института печатных схем) и отраслевых спецификаций, гарантирующих соответствие толщины поверхностной обработки требованиям совместимости компонентов и устройств, способствует общей стабильности и производительности системы. Достижение правильной толщины поверхностной обработки позволяет повысить качество, надежность и производительность печатных плат, одновременно уменьшая количество дефектов сварки и проблем с качеством в процессе производства. Поэтому строгий контроль и соблюдение стандартов IPC в отношении требований к толщине поверхностной обработки имеют решающее значение в процессах производства и проектирования печатных плат.Стандарты IPC для толщины обработки поверхности печатных плат
Стандарты IPC (Института печатных схем) – это серия широко используемых стандартов в электронной промышленности, регламентирующих различные аспекты процесса производства печатных плат (ПП). Ниже мы подробно описываем конкретные требования и методы измерений, изложенные в стандартах IPC-4552A (иммерсионное золото), IPC-4553 (иммерсионное серебро), IPC-4554 (иммерсионное олово) и IPC-4556 (химическое никелирование, химическое палладирование, иммерсионное золото, или ENEPIG).Стандарт IPC-4552A (иммерсионное золото):

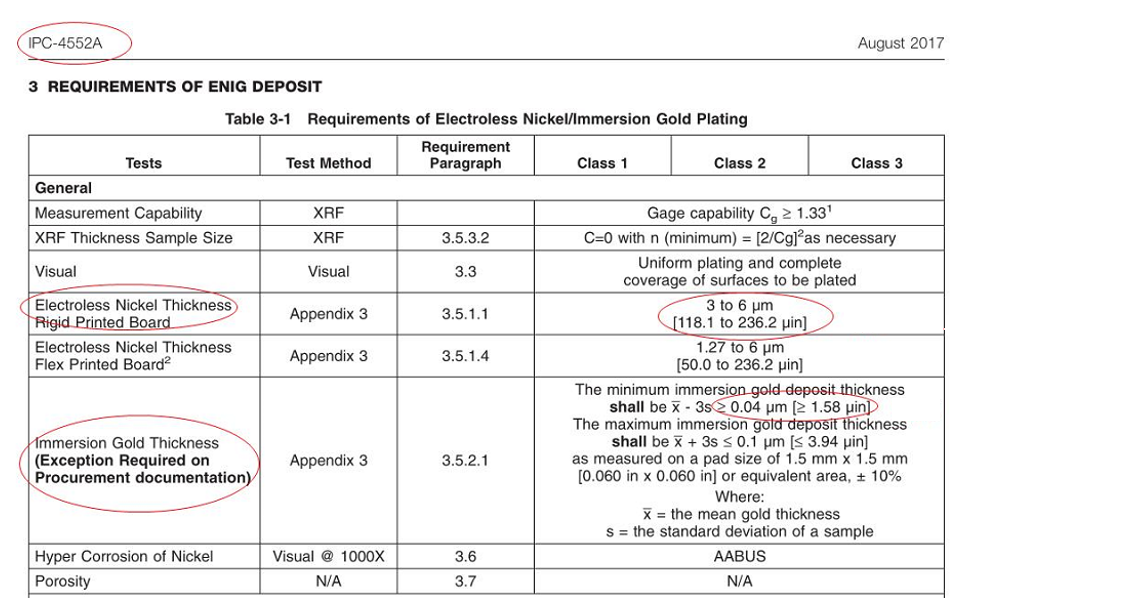

Стандарт IPC-4552A определяет требования и характеристики иммерсионной обработки поверхности золотом. Минимальная толщина слоя иммерсионного золота должна составлять 1,58U, хотя в отрасли обычно используется стандарт толщины 2U. Стандарт также определяет эксплуатационные характеристики покрытия, термостойкость, коррозионную стойкость и другие требования к иммерсионному слою золота при толщине слоя никеля 3–6 мкм. Методы измерения включают в себя использование рентгеновской флуоресцентной спектроскопии (РФС) для измерения толщины металла, а также исследование и измерение равномерности и плотности покрытия путем снятия покрытия с образца и его изучения под микроскопом.
Стандарт IPC-4553 (иммерсионное серебро):

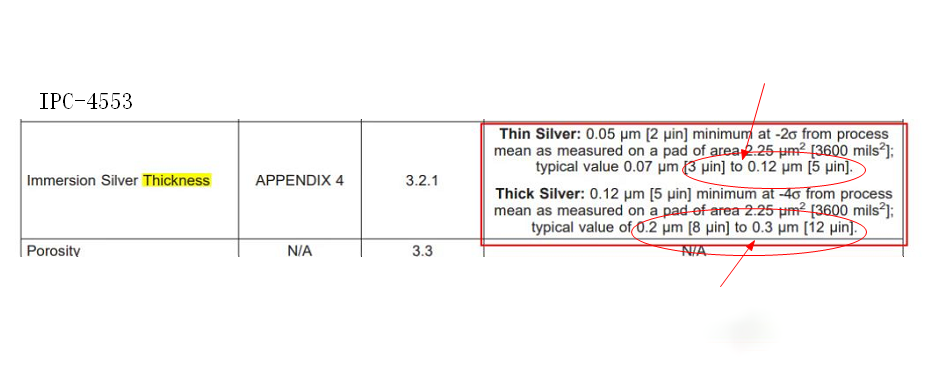

Стандарт IPC-4553 определяет требования и спецификации к иммерсионному серебрению поверхности. Толщина иммерсионного слоя серебра подразделяется на тонкую и толстую. Толщина тонкой серебренной поверхности должна быть в диапазоне от 3 до 5U. Толщина толстой серебренной поверхности должна быть в диапазоне от 8 до 12U, что является общепринятым в отрасли.
Стандарт IPC-4554 (иммерсионное олово):

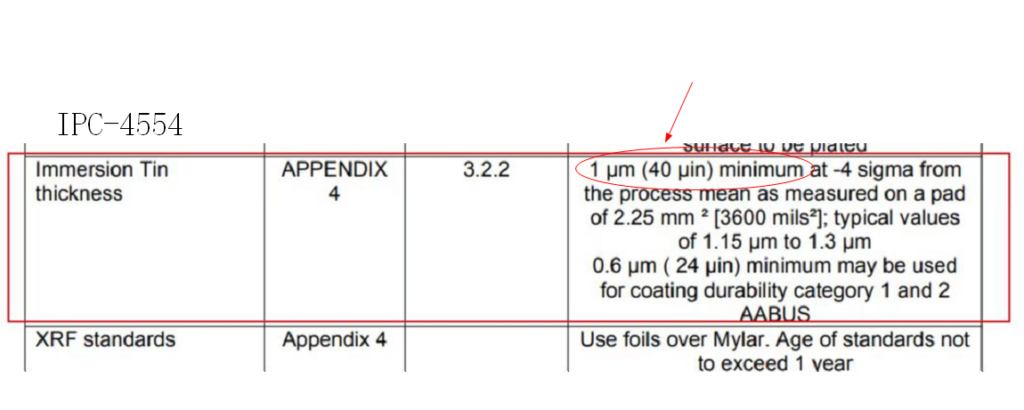

Стандарт IPC-4554 определяет требования и характеристики обработки поверхности иммерсионным оловом. Стандарт требует, чтобы типичная толщина слоя иммерсионного олова составляла около 1 мкм. Он также устанавливает требования к эксплуатационным характеристикам покрытия, термостойкости, коррозионной стойкости и другим характеристикам иммерсионного олова. Методы измерения включают в себя использование рентгеновской флуоресцентной спектрометрии (РФС) для измерения толщины металла, а также контроль и измерение равномерности и плотности покрытия путем снятия слоя с образца и его изучения под микроскопом. Обратите внимание, что, хотя я перевел предоставленную информацию максимально точно, всегда рекомендуется обращаться к официальному стандарту IPC-4554 для получения точной и подробной информации.
Стандарт IPC-4556 (ENEPIG):

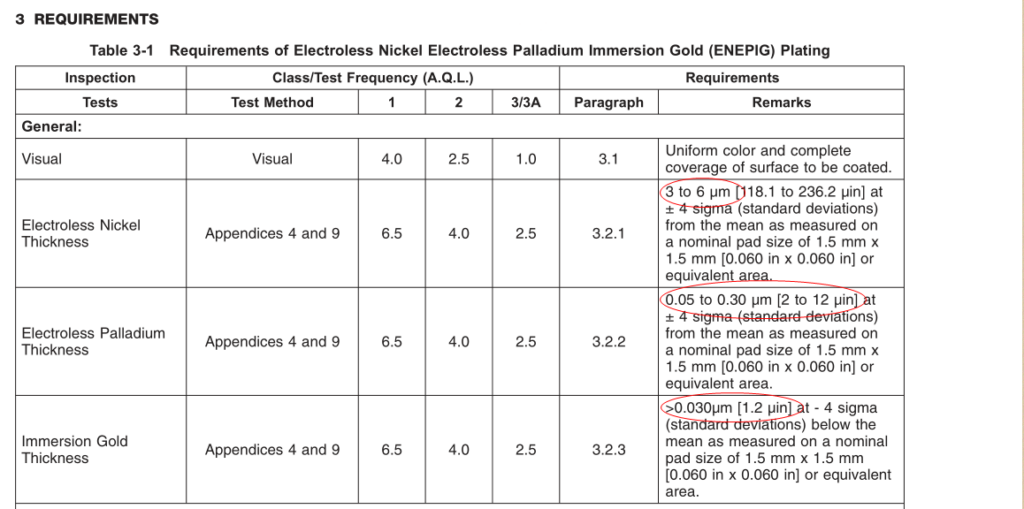

Стандарт IPC-4556 определяет требования и спецификации для обработки поверхности ENEPIG (химическое никелирование палладием и иммерсионное золото). Стандарт предписывает, что толщина слоя никеля для ENEPIG должна быть от 3 до 6 мкм, толщина слоя палладия должна быть от 2 до 12U, а толщина слоя золота должна быть равна или больше 1,2 мкм. Стандарты также устанавливают требования к характеристикам покрытия, термостойкости и коррозионной стойкости слоя ENEPIG. Методы измерения включают в себя использование рентгеновской флуоресцентной спектроскопии (XRF) для измерения толщины слоев никеля, палладия и золота, а также снятие покрытия с образца и использование микроскопии для проверки и измерения однородности и покрытия покрытием. Эти требования и методы измерения, указанные в стандартах IPC, направлены на обеспечение качества, постоянства и надежности слоев обработки поверхности печатной платы. Соблюдая эти стандарты, производители могут гарантировать, что толщина обработки поверхности печатной платы соответствует отраслевым стандартам и отвечает требованиям к производительности и надежности печатной платы.
Как реализовать и контролировать толщину обработки поверхности печатной платы на практике
Управление процессом:
В процессе производства печатных плат важно строго соблюдать правильные параметры и порядок обработки поверхности. Это включает в себя контроль концентрации, температуры, значения pH и времени обработки химических растворов. Для получения информации о различных методах обработки поверхности обратитесь к рекомендациям поставщиков или соответствующим стандартам, чтобы гарантировать соблюдение правильных параметров и этапов процесса для достижения желаемой толщины обработанной поверхности.Обнаружение и измерение:
Используйте соответствующие измерительные инструменты и оборудование для определения и измерения толщины обработки поверхности печатной платы. К распространённым методам измерения относятся, среди прочего, рентгенофлуоресцентные (РФ) приборы, сканирующие электронные микроскопы (СЭМ) и ионная хроматография (ИСП). Обеспечьте точность и калибровку измерительного оборудования для получения надёжных и стабильных результатов.Технические требования и стандарты:
Чтобы ознакомиться со стандартами IPC или соответствующими отраслевыми стандартами, ознакомьтесь с техническими требованиями и спецификациями к толщине обработки поверхности. Например, стандарт IPC-4552A используется для иммерсионного золота, IPC-4553 — для иммерсионного серебра, IPC-4554 — для иммерсионного олова, а IPC-4556 — для ENEPIG. Соблюдение этих стандартов и применение рекомендуемых ими методов измерения и требований гарантирует соответствие толщины обработки поверхности установленным требованиям.Контроль процессов и документирование:
В процессе производства необходимо осуществлять контроль и документирование процесса для обеспечения постоянства и прослеживаемости толщины обработки поверхности. Регистрируйте параметры процесса, результаты измерений и данные контроля, а также составляйте карты контроля процесса или анализ данных для отслеживания и контроля отклонений толщины обработки поверхности. При необходимости оперативно принимайте корректирующие меры.Обучение и управление качеством:
Обеспечить необходимое обучение и инструктаж операторов, чтобы они понимали методы обработки поверхности, параметры процесса и требования к контролю. Внедрить эффективную систему управления качеством, включая внутренние аудиты и постоянное совершенствование, чтобы гарантировать соответствие толщины обработки поверхности стандартам качества и устранять любые потенциальные проблемы или отклонения.Выбор поставщиков и сотрудничество:
Выбор надежных поставщиков и партнерство с ними имеют решающее значение. Ищите поставщиков с опытом и знаниями в предоставлении услуг по обработке поверхности, которые соответствуют вашим требованиям. Тесно сотрудничайте с поставщиками, чтобы убедиться, что они понимают и выполняют ваши требования к толщине обработки поверхности. Создание стабильной цепочки поставок имеет решающее значение для поддержания стабильного качества. В этой статье мы обсудили взаимосвязь между толщиной обработки поверхности печатных плат и стандартами IPC. Более глубоко изучив широко используемые методы обработки поверхности, такие как иммерсионное золото, иммерсионное серебро, иммерсионное олово и ENEPIG, мы осознали критическую важность правильной толщины обработки поверхности для обеспечения качества и эксплуатационных характеристик печатных плат. Соблюдение стандартов IPC является ключом к обеспечению постоянства и соответствия толщины обработки поверхности печатных плат требованиям стандартов IPC. В заключение, понимание стандартов IPC и внедрение соответствующих мер контроля имеют решающее значение для обеспечения соответствия толщины обработки поверхности печатных плат требованиям стандартов IPC. Только так мы сможем получить высококачественные и надежные печатные платы, отвечающие требованиям различных областей применения.
