Основные сертификации печатных плат: IATF16949, UL, IPC, RoHS и ISO9001. Обзор

2024-09-12Репортер: SprintPCB

В производстве печатных плат широко применяется ряд стандартов качества и систем сертификации для обеспечения качества продукции, повышения эффективности управления и соответствия требованиям конкретных отраслей или рынков. Эти стандарты охватывают различные аспекты системы менеджмента качества, а также особые требования к определённым отраслям или продуктам. В этой статье мы рассмотрим пять важных стандартов: IATF16949, UL, IPC, ISO9001 и RoHS. Компания SprintPCB получила следующие ключевые сертификаты на печатные платы :

1. Что такое сертификация IATF 16949?

IATF 16949 — это международно признанный стандарт систем менеджмента качества для автомобильной промышленности, разработанный Международной автомобильной целевой группой (IATF). Основная цель этого стандарта — гармонизация глобальных систем менеджмента качества по всей цепочке поставок автомобильной продукции, повышение качества продукции, предотвращение дефектов, снижение колебаний качества и устранение потерь в цепочке поставок, что в конечном итоге способствует повышению эффективности производства. ИАТФ 16949

Область применения IATF 16949

Стандарт IATF 16949 разработан специально для автомобильной промышленности и особенно актуален для производителей критически важных автомобильных печатных плат, таких как системы управления двигателем, шасси, кузовной электроники и систем безопасности. Для производителей автомобильных печатных плат получение сертификации IATF 16949 имеет решающее значение для обеспечения соответствия их продукции строгим требованиям к качеству и надежности, предъявляемым к автомобильной промышленности. Эта сертификация не только подтверждает качество продукции, но и уровень менеджмента компании. Получение сертификации способствует укреплению доверия клиентов и повышению конкурентоспособности на рынке. Для SprintPCB получение сертификации IATF 16949 означает признание качества ее продукции, а также повышение ее управленческих возможностей и технического опыта.

Преимущества IATF 16949

Улучшенное управление качеством: систематические методы управления качеством снижают количество дефектов и повышают стабильность и надежность продукции. Снижение затрат: профилактические меры и постоянное совершенствование способствуют снижению затрат на качество и производственных потерь. Повышение удовлетворенности клиентов: более высокое качество и надежность продукции повышают удовлетворенность и доверие клиентов. Внедряя эти ключевые требования, компании могут гарантировать соответствие своей продукции стандартам, повысить эффективность производства, снизить затраты и повысить конкурентоспособность на рынке.

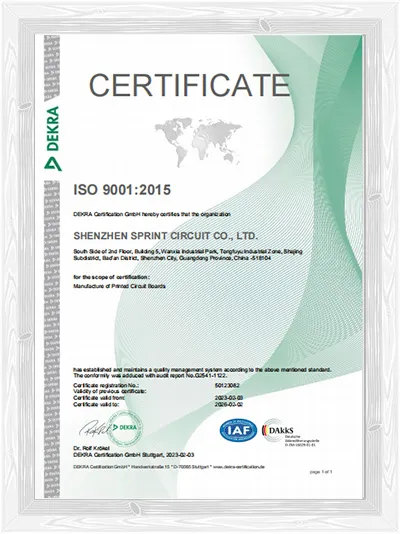

2. Система управления качеством ISO9001

ISO 9001 — это широко признанный стандарт системы менеджмента качества, предоставляющий производителям печатных плат системный подход к управлению качеством. Он гарантирует соответствие продукции требованиям клиентов и нормативным требованиям, повышая общую эффективность производства и конкурентоспособность на рынке. Управление качеством ISO9001

Область применения ISO 9001 в производстве печатных плат

Управление производственным процессом:

Производство печатных плат включает в себя различные сложные этапы, такие как закупка материалов, проектирование, травление, сверление, пайка и испытания. ISO 9001 требует от компаний установления чётких спецификаций процесса и стандартов выполнения, чтобы гарантировать соответствие каждого этапа заданным стандартам качества, оптимизируя внутреннее управление и сокращая отходы.

Контроль качества:

Внедряя стандарты ISO 9001, производители печатных плат могут устанавливать и совершенствовать процессы контроля качества, используя инструменты и методы ISO 9001, такие как статистический контроль процессов (SPC) и развертывание функций качества (QFD), для мониторинга и улучшения производственных процессов, обеспечивая стабильность и надежность продукции.

Управление цепочками поставок:

Производство печатных плат требует закупки сырья и компонентов, а также передачи некоторых процессов на аутсорсинг. ISO 9001 требует от компаний создания надежной системы управления цепочками поставок, гарантирующей, что поставщики предоставляют качественные материалы и компоненты, а регулярные оценки поддерживают стабильность и надежность цепочки поставок.

Управление рисками:

Производство печатных плат сопряжено с рядом потенциальных факторов риска, таких как отказ оборудования, дефекты материалов и человеческий фактор. Стандарт ISO 9001 делает акцент на выявлении, оценке и контроле этих рисков для минимизации доработок и отходов, обеспечивая стабильность и надежность производства. Внедрив сертификацию системы менеджмента качества ISO 9001, производители печатных плат могут оптимизировать внутреннее управление, повысить качество продукции, а также укрепить цепочку поставок и возможности управления рисками. Сертификация SprintPCB по ISO 9001 отражает значительное повышение качества продукции, уровня управления и конкурентоспособности на рынке.

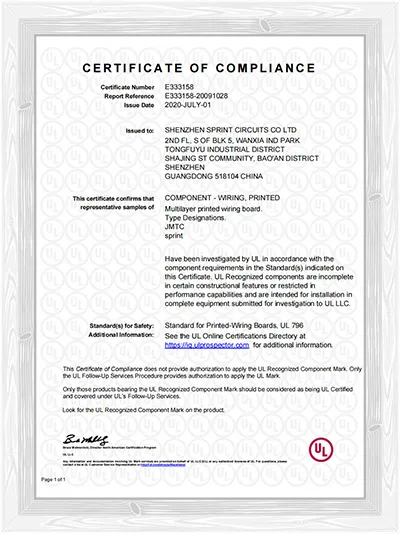

3.Что такое сертификация UL?

UL (Underwriters Laboratories) — независимая глобальная компания, специализирующаяся на научных исследованиях в области безопасности, которая занимается разработкой и сертификацией стандартов безопасности для обеспечения общественной безопасности и безопасности продукции. В отрасли производства печатных плат стандарты и сертификация UL играют решающую роль в обеспечении безопасности, надежности и соответствия продукции требованиям. UL установила несколько строгих стандартов для печатных плат, таких как UL 94 (испытания на воспламеняемость пластиковых материалов) и UL 796 (стандарты для печатных плат), охватывающих такие аспекты, как выбор материалов, производственные процессы, тестирование производительности и контроль качества. Сертификация UL

Печатная плата, сертифицированная UL, не только подтверждает соответствие международным стандартам безопасности, но и повышает ее конкурентоспособность на рынке и доверие клиентов, помогая производителям расширять свое присутствие на рынке и получать больше бизнес-возможностей. Ее ключевые роли включают обеспечение электробезопасности, механических характеристик и огнестойкости продукции; помощь компаниям в соблюдении законодательных и отраслевых стандартов, тем самым снижая правовые риски.

Основные требования сертификации UL для производства печатных плат:

Требования к материалам

Сертификация базового материала (UL 94): Базовые материалы печатных плат, такие как FR-4 и CEM-1, должны пройти испытания на горючесть по стандарту UL 94, которые оценивают поведение материалов при воздействии пламени или высоких температур. Эти материалы классифицируются по категориям HB, V-0, V-1 и V-2, что гарантирует их достаточную огнестойкость. Сертификация ламината с медным покрытием: Электрические характеристики, механическая прочность и огнестойкость ламината с медным покрытием также должны соответствовать требованиям UL для обеспечения его безопасности.

Требования к производственному процессу

Процесс ламинирования: UL предъявляет строгие требования к процессу ламинирования для обеспечения стабильного соединения при высоких температурах и давлении, предотвращая расслоение и образование пузырей. Процесс металлизации сквозных отверстий (PTH): Процесс PTH должен соответствовать стандартам UL, обеспечивая хорошую адгезию слоя гальванопокрытия и электропроводность, что гарантирует электрические характеристики и долговременную надежность печатной платы.

Тестирование готовой продукции

Испытания электрических характеристик: Сертификация UL требует от производителей печатных плат проведения таких испытаний, как проверка электрической прочности, сопротивления изоляции и проводимости, для обеспечения электробезопасности в различных условиях эксплуатации. Испытания механических характеристик: включают испытания на прочность на изгиб, ударную вязкость и прочность на отслаивание для обеспечения стабильности и долговечности печатной платы при механических нагрузках.

Требования к пожаробезопасности

Испытание на огнестойкость UL 94: Этот тест оценивает поведение материалов печатных плат под воздействием прямого пламени или высоких температур. Сертифицированные материалы классифицируются по таким факторам, как скорость горения и каплеобразование, по таким категориям, как HB, V-0, V-1 и V-2, что гарантирует их огнестойкость. Огнезащитные добавки: Огнезащитные добавки, используемые для повышения огнестойкости печатных плат, должны пройти сертификацию UL, гарантирующую, что они не ухудшают электрические и механические характеристики платы.

Требования к контролю производственного процесса

Мониторинг производственного процесса: Производители печатных плат должны внедрить строгие системы контроля технологического процесса, включая мониторинг и регистрацию ключевых параметров процесса, чтобы гарантировать соответствие каждого этапа производства стандартам UL. Система управления качеством: Производители обязаны внедрить комплексную систему управления качеством, охватывающую весь процесс, от закупки сырья, производства и испытаний до поставки готовой продукции, обеспечивая прослеживаемость.

Требования к надежности и долговечности

Испытание на термическое старение: Этот тест оценивает долговременную стабильность и производительность печатной платы в условиях высокой температуры, гарантируя её надёжность в суровых условиях. Испытание на влажность: Тестирует производительность печатной платы в условиях высокой влажности, включая влагопоглощение и изменение проводимости, гарантируя надёжность во влажных условиях. Сертификация UL компании SprintPCB не только подтверждает соответствие её продукции международным стандартам безопасности, но и повышает её узнаваемость на рынке, конкурентоспособность и доверие клиентов.

4. Что такое стандарты IPC PCB?

Стандарты IPC, разработанные Институтом по межсоединению и корпусированию электронных схем (IPC), представляют собой комплексный набор правил, охватывающих все этапы проектирования, производства, сборки и тестирования электронных изделий. Основанный в 1957 году, IPC изначально специализировался на печатных платах (PCB), но с тех пор превратился в международный авторитет в электронной промышленности. Эти стандарты, разработанные и обновляемые международными экспертами и представителями отрасли, широко признаны «руководствами по качеству» в электронной отрасли, гарантируя высокое качество и стабильность продукции.

Роль стандартов МПК

Стандарты IPC в первую очередь используются для обеспечения качества и согласованности электронных изделий. По мере возрастания сложности проектирования и производства электронных изделий стандарты IPC предоставляют инженерам, проектировщикам и производителям единую справочную систему. Эта стандартизация не только оптимизирует производство, но и повышает надежность продукции и минимизирует потенциальные проблемы с качеством.

Обеспечение качества и надежности продукции

Одним из основных преимуществ стандартов IPC является их способность гарантировать качество продукции. Например, стандарт IPC-A-600 устанавливает критерии приемлемости печатных плат, и производители, соблюдающие эти стандарты, могут гарантировать качество своей продукции.

Улучшение коммуникации и сотрудничества

Стандарты IPC предоставляют отраслевому стандарту единый язык, позволяющий эффективно общаться между группами проектирования, производства и закупок, избегая недоразумений, вызванных несогласованной терминологией.

Оптимизация процесса

Каждый этап производства тестируется и контролируется в соответствии со стандартами IPC. Рабочие и руководители проходят обучение в соответствии с этими стандартами, что обеспечивает высокую эффективность и стабильность производственного процесса.

Экономия средств

Соблюдая стандарты IPC, производители могут сократить количество производственных ошибок и затраты на пробы и ошибки. Стандартизированные процессы и требования к материалам помогают компаниям снизить затраты на исследования и разработки и повысить общую эффективность.

Улучшение репутации бренда

Продукция, изготовленная по стандартам IPC, отличается надёжностью, что повышает доверие клиентов и открывает новые рыночные возможности. Поставщики, производящие продукцию в соответствии со стандартами IPC, имеют больше шансов привлечь клиентов, поскольку их продукция воспринимается как более надёжная и качественная. Благодаря пониманию и внедрению стандартов IPC компания SprintPCB добивается эффективного производства, снижения затрат и повышения конкурентоспособности на рынке.

Уровни классификации МПК

Стандарты IPC класса 1: В электронных изделиях общего назначения, таких как фонарики, игрушки и пульты дистанционного управления, используются печатные платы, не требующие высоких стандартов качества и имеющие относительно короткий срок службы. Стандарты IPC класса 2: К этому классу относятся электронные изделия с длительным сроком службы, такие как микроволновые печи, смартфоны и ноутбуки, для которых приоритет отдаётся производительности и долговечности. Стандарты IPC класса 3: Высоконадёжные электронные изделия, такие как медицинские приборы и аэрокосмическое оборудование, требуют высочайшего уровня точности и качества.

5.Что такое RoHS?

Что такое RoHS?

RoHS (ограничение использования опасных веществ) — это экологический регламент, призванный ограничить использование опасных материалов в электротехнических и электронных изделиях. Его цель — минимизировать потенциальный вред для здоровья человека и окружающей среды.

Какова цель сертификации RoHS?

Основная цель директивы RoHS — стимулировать компании к использованию более экологичных материалов и производственных процессов, снижая потенциальные риски для окружающей среды и здоровья, связанные с электронной продукцией. Ограничивая использование некоторых опасных веществ, директива RoHS способствует устойчивому развитию и повышению экологической осведомлённости в электронной промышленности. Для компаний, стремящихся выйти на европейский рынок, сертификация RoHS является обязательным условием, гарантируя соответствие их продукции экологическим нормам ЕС.

Ограниченные вещества и сфера действия RoHS

RoHS ограничивает использование следующих 10 опасных веществ:

Свинец (Pb): обычно встречается в стабилизаторах припоя, стекла и ПВХ.
Ртуть (Hg): используется в термостатах, датчиках, переключателях, реле и лампочках.
Кадмий (Cd): содержится в переключателях, пружинах, разъемах, печатных платах, контактах и батареях.
Шестивалентный хром (CrVI): используется в антикоррозионных покрытиях металлов.
Полибромированные бифенилы (ПББ): антипирены, используемые в печатных платах, разъемах и пластиковых корпусах.
Полибромированные дифениловые эфиры (ПБДЭ): еще один антипирен, используемый в печатных платах и пластиковых корпусах.
Диэтилгексилфталат (ДЭГФ): пластификатор, используемый в пластмассах.
Бензилбутилфталат (ББФ): содержится в гибких пластиках.
Дибутилфталат (ДБФ): используется в гибких пластиковых изделиях.
Диизобутилфталат (ДИБФ): еще один пластификатор, используемый в пластиковых изделиях.

Директива RoHS распространяется не только на широкий спектр электронных и электрических изделий, но и на всю производственную цепочку, включая компоненты, сырье и упаковку. Ниже приведено подробное описание отраслей, охватываемых директивой RoHS: Сфера действия директивы RoHS включает бытовую технику (например, холодильники и стиральные машины), мелкую бытовую технику (например, пылесосы и утюги), ИТ-оборудование и средства связи (например, компьютеры и мобильные телефоны), потребительские устройства (например, телевизоры и радиоприемники), осветительное оборудование (например, люминесцентные лампы), электроинструменты (например, дрели и токарные станки), игрушки и развлекательные устройства (например, игровые консоли), медицинские приборы (например, электрокардиографы), приборы контроля и управления (например, датчики дыма) и торговые автоматы. Директива RoHS также распространяется на автомобильную электронику, домашние медицинские приборы, устройства для умного дома, портативные электронные устройства, аккумуляторы, системы накопления энергии, оборудование инфраструктуры связи и промышленные устройства. Эти изделия и их компоненты должны соответствовать стандартам RoHS для снижения использования вредных веществ и обеспечения экологической устойчивости.

Важность сертификации печатных плат

Соблюдение международных и региональных стандартов имеет решающее значение для обеспечения качества продукции, соответствия требованиям и конкурентоспособности на рынке в мировой электронной промышленности. Стандарты IPC устанавливают единые правила проектирования и производства, повышая надежность и эффективность электронных изделий. Сертификация UL гарантирует соответствие продукции требованиям безопасности и способствует её признанию на рынке. Директива RoHS ограничивает использование опасных веществ, способствуя защите окружающей среды и устойчивому развитию. Стандарты IATF и ISO дополнительно повышают глобальную согласованность производственных процессов и управления качеством. Компания SprintPCB уже прошла сертификацию и получила эти стандарты. Для получения дополнительной информации или по вопросам обращайтесь к нам в любое время.
