Сверление отверстий в печатных платах: как это улучшает целостность сигнала и снижает помехи в высокоскоростных цепях?

2024-12-24Репортер: SprintPCB

В этой статье подробно рассматриваются определение, детали процесса, технические преимущества и проблемы обратного сверления печатных плат, а также приводятся практические примеры, поясняющие применение и влияние этой технологии.

Определение обратного сверления печатной платы

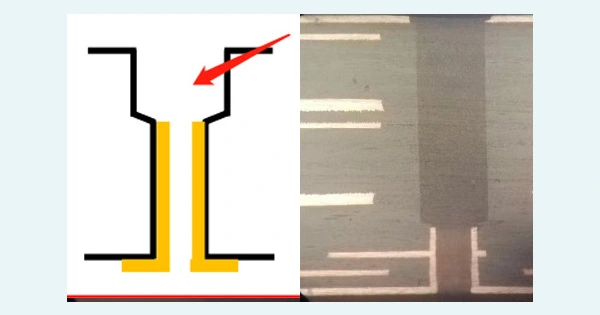

Обратное сверление, также известное как сверление с контролируемой глубиной, представляет собой процесс сверления с обратной стороны уже обработанного переходного отверстия для удаления нежелательных выступов. Обратное сверление эффективно снижает потери сигнала и улучшает его целостность, оптимизируя общую производительность печатной платы. Обратное сверление печатных плат

Почему необходимо обратное бурение?

При высокоскоростной передаче сигнала лишние шлейфы (участки переходного отверстия, выходящие за пределы сигнальных слоёв) могут вызывать отражение сигнала, рассеивание и задержку, что приводит к его искажению. Обратное сверление устраняет эти ненужные шлейфы, уменьшая разрывы сигнала и улучшая его целостность, что минимизирует шумовые помехи и улучшает характеристики схемы.

Типичная схема процесса:

Первоначальная обработка переходных отверстий: стандартный метод сверления используется для создания сквозных отверстий, проходящих по всей толщине платы.
Вторичное обратное сверление: Для повторного сверления с обратной стороны и удаления медной части до заданной глубины используется сверло большего диаметра.
Проверка точности: убедитесь, что глубина обратного сверления соответствует проектным характеристикам, чтобы избежать повреждения сигнальных слоев.

Например, в конструкции 10-слойной печатной платы, где сигналы должны передаваться только со слоя 1 на слой 3, обработка переходного отверстия оставляет заглушку под слоем 3. Обратное сверление используется для удаления излишков меди под слоем 3, что снижает высокочастотные помехи.

Технические характеристики и конструктивные требования обратного бурения

Ключевые технические параметры обратного сверления включают диаметр сверла, глубину отверстия, длину выступающей части и безопасный зазор. Ниже приведены подробные пояснения:

Диаметр сверла

Диаметр сверла для обратного отверстия обычно на 0,15–0,2 мм больше диаметра исходного отверстия. Например, если диаметр сверла для сквозного отверстия составляет 0,3 мм, диаметр сверла для обратного отверстия должен составлять 0,45–0,5 мм.

Управление длиной заглушки

В идеале, обратное сверление должно удалить все шлейфы под сигнальными слоями, но из-за технологических допусков длина оставшегося шлейфа обычно составляет от 2 до 12 мил. Слишком короткий шлейф может привести к обрыву цепи после пайки, поэтому необходимо найти баланс между длиной шлейфа и целостностью сигнала.

Допуск безопасности

Зазор между краем просверленного отверстия и окружающими дорожками должен составлять не менее 10 мил. В крайних случаях его можно уменьшить до 6 мил, но это увеличит сложность производства.

Допуски процесса

Допуск на толщину готовой платы может влиять на точность глубины обратного сверления. Например, если проектная толщина платы составляет 4 мм, фактическая толщина может варьироваться от 3,6 до 4,4 мм. В процессе производства параметры обратного сверления необходимо корректировать с учётом фактической толщины, чтобы обеспечить безопасное расстояние до сигнальных слоёв.

Проблемы с печатными платами, решаемые методом обратного сверления

Уменьшение отражения сигнала и помех: за счет удаления заглушек обратная высверловка печатной платы эффективно уменьшает отражение сигнала и помехи во время передачи, повышая четкость и стабильность сигнала.
Улучшенная целостность сигнала: обратная высверловка печатной платы сводит к минимуму паразитную емкость и индуктивность переходных отверстий, обеспечивая полную передачу высокоскоростных сигналов и предотвращая искажение сигнала.
Уменьшение перекрестных помех: в конструкциях высокочастотных печатных плат обратное сверление печатных плат уменьшает перекрестные помехи за счет сокращения длины переходного отверстия, уменьшая электрическую связь между соседними дорожками, тем самым уменьшая помехи и улучшая четкость сигнала.
Минимизация шумовых помех: за счет удаления лишних сегментов переходных отверстий печатная плата методом обратного сверления уменьшает ненужные помехи сигнала, тем самым улучшая качество передачи данных печатной платы.

Характеристики обратного сверления печатных плат

Подходящие материалы: обратная высверловка печатных плат обычно применяется для жёстких печатных плат, как правило, содержащих более 8 слоёв и имеющих толщину более 2,5 мм. При проектировании важно учитывать толщину платы и количество слоёв, чтобы обеспечить возможность и эффективность обратной высверловки.
Требования к диаметру отверстия: Диаметр отверстия, высверленного в печатной плате, обычно на 0,2 мм больше исходного, чтобы эффективно удалить излишки меди. Минимальный диаметр исходного отверстия обычно составляет ≥0,3 мм.
Допуск на глубину: обратная высверловка печатных плат требует точного контроля глубины отверстия, чтобы гарантировать удаление только излишков меди, не повреждая необходимые проводящие слои. Для этого требуется сверлильное оборудование с высокоточным контролем глубины, обычно поддерживающее допуск на глубину в пределах ±0,05 мм.
Конструктивные соображения: При проектировании обратного сверления печатной платы крайне важно обеспечить достаточное расстояние между просверленными отверстиями, окружающими дорожками и контактными площадками, чтобы избежать повреждения других частей схемы.

Технология обратного сверления печатных плат улучшает целостность сигнала за счёт точного удаления избыточных участков переходных отверстий, тем самым уменьшая помехи и искажения сигнала. Однако процесс обратного сверления предъявляет более высокие требования к проектированию и производству, требуя точного контроля глубины и тщательной компоновки для обеспечения эффективности и надёжности.
