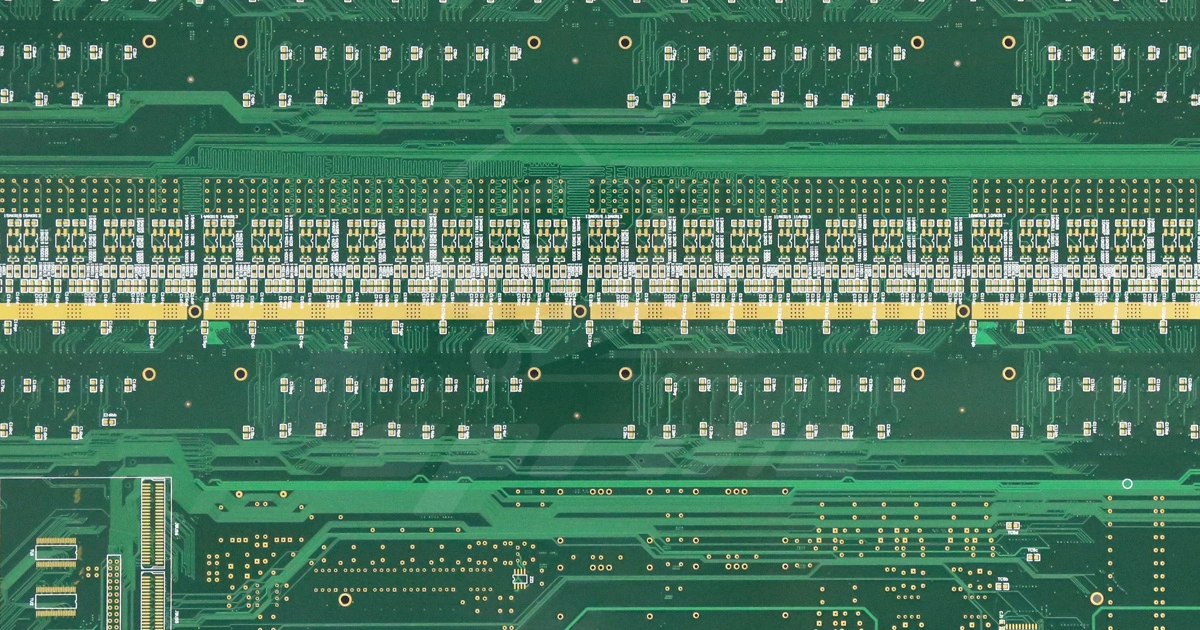

Далее подробно рассмотрим пять требований к материалам для высокоскоростных печатных плат. Целостность высокоскоростных сигналов в основном связана с импедансом, потерями в линии передачи и постоянством временной задержки. Получение правильной формы сигнала и глазковой диаграммы на принимающей стороне гарантирует целостность сигнала. Таким образом, основными параметрами при выборе материалов для высокоскоростных цифровых схем являются Dk, Df и потери. Как в аналоговых, так и в цифровых схемах диэлектрическая проницаемость Dk материалов для печатных плат является критически важным параметром, поскольку она тесно связана с фактическими значениями импеданса цепи, применяемой к материалу. При изменении значения Dk материала печатной платы, будь то с частотой или температурой, происходят неожиданные изменения импеданса линии передачи, что отрицательно влияет на характеристики передачи сигнала высокоскоростных цифровых схем. Если значение Dk материала печатной платы показывает разные значения для гармонических составляющих разных частот, импеданс также будет меняться на разных частотах. Неожиданные изменения значения Dk и импеданса приведут к определённым потерям и смещению частоты гармонических составляющих, что приведёт к искажению сигнала и снижению его целостности. Дисперсия, тесно связанная со значением Dk, также является характеристикой материала. Чем меньше изменение значения Dk с частотой, тем меньше дисперсия и тем выше производительность высокоскоростных цифровых схем. Различные факторы, такие как поляризация диэлектрического материала, потери в материале и шероховатость поверхности высокочастотных медных проводников, способствуют дисперсии схемы. Следовательно, значения Dk высокоскоростного материала должны оставаться стабильными, с минимальными колебаниями в различных частотных диапазонах и при различных температурах. Потери в линии передачи обычно включают диэлектрические потери, потери в проводнике и потери излучения. Диэлектрические потери, также известные как потери изоляции, увеличиваются с ростом частоты, особенно с ростом частоты высших гармоник в высокоскоростных цифровых сигналах, что приводит к значительному ослаблению амплитуды и искажению сигнала. Диэлектрические потери пропорциональны частоте сигнала, квадратному корню из диэлектрической проницаемости изолирующего слоя Dk и коэффициенту диэлектрических потерь Df этого слоя. Потери в проводнике зависят от типа проводника (различные типы имеют разное сопротивление), физических размеров изолирующего слоя и проводника и пропорциональны квадратному корню из частоты.Производство печатных плат , использование различных подложек в основном влияет на потери в проводнике из-за скин-эффекта и шероховатости поверхности. Шероховатость сигнальных линий различается в зависимости от различной медной фольги. Из-за влияния скин-эффекта/глубины длина медных зубцов напрямую влияет на качество передачи высокоскоростных сигналов; чем короче медные зубцы, тем лучше качество передачи высокоскоростного сигнала. Потери излучения связаны с диэлектрическими свойствами и пропорциональны диэлектрической проницаемости Dk, коэффициенту диэлектрических потерь Df и квадратному корню частоты. Напоминание: более качественные материалы также имеют более высокую стоимость. Инженеры должны сбалансировать выполнение требований к конструкции, технологичность и стоимость, чтобы достичь наилучшего соотношения цены и производительности для продукта.
