<font dir="auto" style="vertical-align: inherit;"><font dir="auto" style="vertical-align: inherit;">HDI PCB: повышение производительности электроники с помощью технологии межсоединений высокой плотности

2025-06-24Репортер: SprintPCB

Платы с высокой плотностью межсоединений (HDI) представляют собой значительный шаг вперёд в технологии печатных плат, позволяя создавать более компактные, эффективные и надёжные электронные устройства. В связи с растущим спросом на миниатюризацию и высокопроизводительную электронику, HDI-платы стали незаменимыми в различных отраслях, включая бытовую электронику, автомобилестроение, медицинское оборудование и аэрокосмическую промышленность. В этой статье рассматриваются тонкости технологии HDI-печатных плат , её преимущества, производственные процессы и то, почему SprintPCB — ваш идеальный партнёр для решений на основе HDI-печатных плат.

Понимание технологии HDI PCB

Печатные платы HDI характеризуются более высокой плотностью разводки на единицу площади по сравнению с традиционными печатными платами. Они включают в себя микропереходы, глухие и скрытые переходные отверстия, а также тонкие линии и промежутки для достижения превосходных электрических характеристик и гибкости проектирования. Эта технология позволяет интегрировать больше компонентов на меньшей площади, что приводит к созданию более лёгких и компактных электронных устройств.

Преимущества печатных плат HDI

Печатные платы HDI обладают многочисленными преимуществами по сравнению с обычными печатными платами:

Миниатюризация: использование микроотверстий и тонких линий позволяет проектировать более мелкие и тонкие платы, что необходимо для современных компактных устройств.
Улучшенные электрические характеристики: более короткие пути сигнала уменьшают потери сигнала и улучшают целостность сигнала, что крайне важно для высокоскоростных приложений.
Повышенная надежность: уменьшенное количество взаимосвязей и слоев сводит к минимуму потенциальные точки отказа, повышая общую надежность.
Гибкость дизайна: технология HDI поддерживает сложные конструкции с более высокой плотностью компонентов, обеспечивая большую функциональность в ограниченном пространстве.
Экономическая эффективность: несмотря на передовые технологии, печатные платы HDI позволяют снизить общую стоимость системы за счет минимизации потребности в дополнительных компонентах и межсоединениях.

Процесс производства печатных плат HDI

Производство печатных плат HDI включает несколько специализированных процессов:

Лазерное сверление. Высокоточное лазерное сверление используется для формирования микроотверстий (обычно диаметром менее 0,1 мм), обеспечивающих компактные межслойные соединения. Этот процесс критически важен для достижения высокой плотности элементов, необходимой для HDI-конструкций.
Глухие и скрытые переходные отверстия. Глухие переходные отверстия соединяют внешние слои с одним или несколькими внутренними, в то время как скрытые переходные отверстия соединяют только внутренние слои. Эти типы переходных отверстий незаменимы в многослойных HDI-структурах, позволяя прокладывать сигнал, не занимая драгоценное пространство на поверхности. Сложные стеки, такие как 1+N+1 или 2+N+2, изготавливаются путем нескольких этапов ламинирования.
Последовательное ламинирование. Печатные платы HDI изготавливаются послойно с использованием метода последовательного ламинирования. Каждый цикл включает в себя формирование шаблона, формирование переходных отверстий (лазерное сверление) и прессование, что обеспечивает высокую плотность схем и многослойные структуры межсоединений.
Заполнение переходных отверстий. Микропереходы и структуры «переход в контактной площадке» заполняются проводящей или непроводящей смолой для предотвращения образования пустот, обеспечения механической прочности и создания ровной поверхности для монтажа компонентов. Этот этап особенно важен для компонентов BGA и SMT высокой плотности.
Технология прямого лазерного экспонирования (LDI). Вместо традиционного экспонирования на плёнке, технология LDI использует лазер для прямого экспонирования схем на фоторезист. Это повышает разрешение изображения, точность совмещения и поддерживает тонкие линии, характерные для HDI-печатных плат.
Высокоточное травление. Толщина дорожек и зазоров на печатных платах HDI часто составляет менее 75 мкм (3 мил). Тщательно контролируемые процессы травления обеспечивают точность размеров, чёткость краёв и однородность по всей плате.

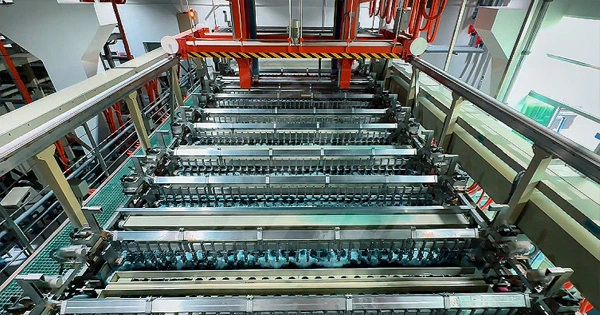

Меднение . После сверления в микроотверстия методом гальванизации наносится проводящая медь, обеспечивая надёжное электрическое соединение между слоями. Равномерная толщина покрытия критически важна для целостности сигнала и механической прочности.

Контроль импеданса. Строгий контроль геометрии дорожки, диэлектрических материалов и зазоров между ними обеспечивает постоянный импеданс на всех высокоскоростных сигнальных трактах. Это критически важно для приложений, требующих целостности сигнала, таких как 5G, автомобильные радары и высокочастотные вычисления.
Поверхностная обработка. Такие покрытия, как ENIG (химическое никелирование иммерсионным золотом), применяются для улучшения паяемости, защиты от окисления и обеспечения долговременной эксплуатации. Поверхностная обработка также позволяет осуществлять сборку компонентов с малым шагом выводов.

Применение печатных плат HDI

Печатные платы HDI являются неотъемлемой частью различных высокопроизводительных приложений:

Потребительская электроника: смартфоны, планшеты и носимые устройства используют печатные платы HDI из-за их компактного размера и высокой функциональности.
Автомобильные системы: современные системы помощи водителю (ADAS) и информационно-развлекательные системы используют печатные платы HDI для надежной работы в компактных пространствах.
Медицинские приборы: портативное медицинское оборудование выигрывает от миниатюризации и надежности печатных плат HDI.
Авиакосмическая и оборонная промышленность: печатные платы HDI отвечают строгим требованиям к надежности и производительности в аэрокосмической и военной промышленности.

Почему стоит выбрать SprintPCB для решений HDI PCB?

Компания SprintPCB является ведущим производителем печатных плат HDI, предлагая комплексные решения, отвечающие вашим конкретным потребностям：

Передовые технологии: Используя новейшее оборудование, SprintPCB достигает размеров микроотверстий до 0,1 мм, обеспечивая высокую плотность межсоединений.
Гарантия качества: Соблюдение международных стандартов, таких как ISO 9001 и IATF16949, гарантирует высочайшее качество продукции.
Экспертиза: команда опытных инженеров обеспечивает проектную поддержку и техническое руководство на протяжении всего проекта.
Индивидуальная настройка: SprintPCB предлагает гибкие варианты производства, позволяющие удовлетворить различные требования к проектированию и объемам производства.
Глобальный охват: работая с клиентами по всему миру, SprintPCB гарантирует своевременную доставку и оперативное обслуживание клиентов.

Заключение

Технология HDI PCB играет ключевую роль в развитии современной электроники, предлагая непревзойденные преимущества в плане миниатюризации, производительности и надежности. Сотрудничество с таким опытным производителем, как SprintPCB, гарантирует, что ваши продукты полностью раскроют потенциал технологии HDI. Разрабатываете ли вы передовую бытовую электронику или критически важные аэрокосмические системы, SprintPCB предоставит вам экспертные знания и возможности для удовлетворения ваших потребностей в HDI PCB.
