Освоение проектирования и производства многослойных печатных плат: экспертное руководство 2025 года от SprintPCB

2025-04-28Reporter: Sprint

Распространение многослойных печатных плат в современной электронике

В современном мире электроники, где востребованы компактные и высокопроизводительные решения, многослойные печатные платы стали неотъемлемой частью современных схемотехнических решений. Эти сложные платы используются повсеместно: от инфраструктуры 5G до медицинских систем визуализации, позволяя инженерам уместить больше функциональности в компактных размерах. В SprintPCB мы превосходны в производстве многослойных печатных плат, сочетая точность проектирования с непревзойденной надёжностью. Это руководство подробно рассматривает основы проектирования, производственные процессы и передовые тенденции, позволяя вам в полной мере использовать технологию многослойных печатных плат.

Понимание многослойных печатных плат: за пределами базовой простоты

Многослойная печатная плата состоит из трёх или более проводящих медных слоёв, разделённых изолирующим диэлектрическим материалом и спаянных под действием тепла и давления. Эти слои соединены между собой через металлизированные сквозные отверстия (PTH) или микроотверстия, что делает их идеальными для сложных устройств, таких как:

  • Потребительская электроника: смартфоны с более чем 10-слойными платами для антенн 5G.
  • Промышленная автоматика: Контроллеры двигателей со встроенной системой терморегулирования.
  • Авиация и космонавтика: авионичное оборудование, требующее экранирования от электромагнитных помех и обеспечения целостности высокоскоростного сигнала.

Почему многослойные печатные платы превосходят одно-/двухслойные:

  • Эффективность использования пространства: на 50–70 % меньше занимаемой площади по сравнению с эквивалентными однослойными конструкциями.
  • Улучшенное качество сигнала: специальные плоскости заземления/питания снижают уровень шумовых помех.
  • Повышенная долговечность: ламинированные сердечники FR-4 выдерживают вибрацию и циклические перепады температур.

Шесть отраслей, преобразованных многослойными печатными платами

Телекоммуникации: 12–20-слойные печатные платы обеспечивают работу базовых станций 5G и маршрутизаторов миллиметрового диапазона.

Медицинские приборы: гибкие многослойные печатные платы позволяют использовать аппараты МРТ и портативные мониторы состояния здоровья.

Автомобили: ADAS (усовершенствованные системы помощи водителю) используют платы HDI (высокоплотные межсоединения).

Интернет вещей: сверхтонкие 6-слойные конструкции обеспечивают работу интеллектуальных датчиков и носимых устройств.

Защита: защищенные платы поддерживают радиолокационные системы и защищенные устройства связи.

Энергетика: Многослойные печатные платы имеют решающее значение для солнечных инверторов и систем управления аккумуляторными батареями (BMS).

Прецизионный процесс производства многослойных печатных плат в SprintPCB

Наше производство многослойных печатных плат соответствует стандартам IPC-6012 Class 3, что гарантирует высочайшее качество:

Дизайн наложения слоев

  • Оптимизируйте расположение слоев для управления импедансом, например, конфигурации сигнал-земля-сигнал.
  • Выберите материалы: High-Tg FR-4, Rogers 4350B или полиимид для гибко-жестких гибридов.

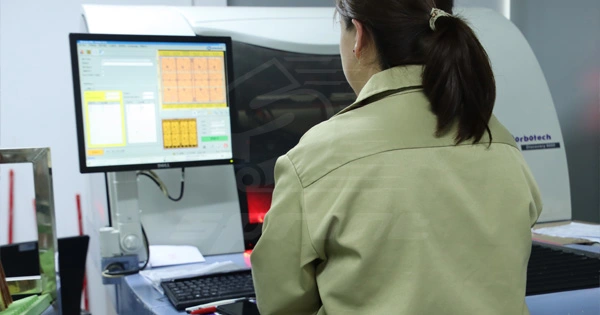

Визуализация внутреннего слоя

  • Прямая лазерная визуализация (LDI) достигает точности линий/пространств 25 мкм для получения точных рисунков.
  • AOI (автоматизированная оптическая инспекция) выявляет дефекты перед ламинированием для обеспечения качества.

Многослойная печатная плата

Ламинирование и сверление

  • Гидравлические прессы склеивают слои при температуре 180°C и давлении 350 фунтов на кв. дюйм, обеспечивая прочную адгезию.
  • Лазерное сверление создает микроотверстия (диаметром 50–100 мкм) в платах HDI для сложных соединений.

Покрытие и отделка поверхности

  • Химическое иммерсионное никелирование (ENIG) обеспечивает превосходную коррозионную стойкость.
  • Заполнение отверстий токопроводящей эпоксидной смолой предотвращает появление воздушных карманов, обеспечивая надежное электрическое соединение.

Финальное тестирование

  • TDR (рефлектометрия во временной области) проверяет импеданс для обеспечения целостности высокоскоростного сигнала.
  • Испытание на термический удар (от -55°C до 125°C, 500 циклов) гарантирует долговечность в экстремальных условиях.

Пять основных рекомендаций по проектированию многослойных печатных плат

  • Планирование на раннем этапе стекирования слоёв: разделите аналоговую и цифровую землю для предотвращения наводок. Используйте симметричное стекирование, чтобы избежать искажений (например, 4 слоя: сигнал-земля-питание-сигнал).
  • Управление целостностью сигнала: прокладывайте высокоскоростные дорожки (например, DDR4, PCIe) по соседним слоям с заземлением. Следуйте правилу 3W (расстояние между дорожками = 3 ширины дорожки), чтобы минимизировать перекрёстные помехи.
  • Эффективная тепловая конструкция: размещайте тепловые переходы под силовыми компонентами (например, корпусами QFN) для отвода тепла. Используйте медные заливки на внутренних слоях для эффективного отвода тепла.
  • Оптимизация DFM: избегайте использования переходных отверстий в контактных площадках без необходимости, так как это может увеличить затраты на 15–20%. Для обеспечения надёжности сверления и нанесения покрытия убедитесь, что диаметр кольцевых отверстий составляет ≥0,15 мм.
  • Сотрудничество с производителем: обмен файлами Gerber, IPC-356 и ODB++ для бесшовного изготовления многослойных печатных плат. Проверка Tg (температуры стеклования) и CTE (коэффициента теплового расширения) для предотвращения производственных проблем.

Оценка затрат на производство многослойных печатных плат: стратегии оптимизации

Количество слоев: 6-слойная печатная плата обычно стоит примерно на 40% дороже, чем 4-слойная, из-за повышенной сложности и расхода материала.

Материалы: Высокочастотные ламинаты, такие как Rogers, увеличивают стоимость на 30–50% по сравнению со стандартными материалами FR-4.

Отверстия: стоимость микроотверстий, просверленных лазером, составляет 0,02–0,05 долл. США за отверстие, тогда как стоимость отверстий, полученных механическим сверлом, составляет всего 0,005 долл. США за отверстие.

Срок выполнения заказа: Ускоренные 5-дневные услуги по выполнению заказов могут стоить на 25% дороже стандартных 10-дневных производственных циклов.

Советы по экономии средств от SprintPCB:

  • Используйте стандартную толщину доски 1,6 мм, если особые требования не диктуют иного.
  • Для некритических применений с целью снижения затрат выбирайте отделку HASL (выравнивание пайкой горячим воздухом).
  • Панелируй небольшие доски, чтобы минимизировать отходы материала и максимально повысить эффективность производства.

Многослойная печатная плата против HDI: выбор правильной технологии для вашего проекта

ФакторМногослойная печатная платаHDI-печатная плата
Слои4–16 слоев8–20+ слоев с микроотверстиями
Строка/Пробел100/100мкм50/50 мкм или мельче
ПриложенияПромышленные системы управления, источники питанияСмартфоны, военные радиостанции
Расходы0,50–5 долларов за кв. дюйм2–10 долларов за кв. дюйм

Взгляд в будущее: инновации в технологии многослойных печатных плат

  • Встроенные пассивные элементы: резисторы и конденсаторы, интегрированные во внутренние слои, что позволяет уменьшить площадь поверхности до 30%.
  • Электроника, напечатанная на 3D-принтере: аддитивное производство позволяет быстро создавать прототипы 8-слойных плат.
  • Инструменты проектирования на базе искусственного интеллекта: автоматическая трассировка сложных разводок BGA за считанные минуты для ускорения циклов проектирования.
  • Экологичные материалы: безгалогеновые ламинаты и перерабатываемые медные сердечники способствуют созданию экологически чистой электроники.

Почему SprintPCB является лидером в производстве многослойных печатных плат

  • Расширенные возможности: поддержка до 32 слоев, лазерное сверление 25 мкм и контроль импеданса ±10%.
  • Комплексная сертификация: ISO 9001, AS9100 (аэрокосмическая промышленность) и IATF 16949 (автомобильная промышленность) гарантируют качество и соответствие требованиям.
  • Глобальная производственная сеть: плавный переход от прототипа к серийному производству на предприятиях в США, ЕС и Азии.
  • Специализированная поддержка: наша команда инженеров предоставляет экспертные рекомендации по проектированию стека и анализу DFM.

Заключение

От носимых устройств Интернета вещей до спутниковой связи — многослойные печатные платы стимулируют инновации в электронике, обеспечивая миниатюризацию и повышение производительности. Сотрудничайте со SprintPCB, чтобы получить доступ к нашим передовым производственным процессам, строгим протоколам испытаний и непревзойденному техническому опыту.

Нужен надёжный поставщик многослойных печатных плат? Загрузите файлы проекта сегодня, чтобы получить бесплатное предложение и получить скидку 15% на первый заказ!
