Опытный производитель 10-слойных печатных плат SprintPCB: руководство по проектированию, преимуществам и применению
2024-10-08Репортер: SprintPCB
По мере развития электронных устройств спрос на более компактные и сложные печатные платы продолжает расти. Многослойные печатные платы, особенно 10-слойные, становятся незаменимыми для высокопроизводительных компактных устройств в различных отраслях, от телекоммуникаций до автомобилестроения. Компания SprintPCB, ведущий производитель 10-слойных печатных плат , предлагает надежные и высококачественные решения для производства печатных плат, разработанные специально для сложных электронных систем. В этой статье мы расскажем, что такое 10-слойная печатная плата, рассмотрим основные аспекты проектирования, преимущества 10-слойных печатных плат, области их применения и почему SprintPCB — ваш надежный поставщик многослойных печатных плат.

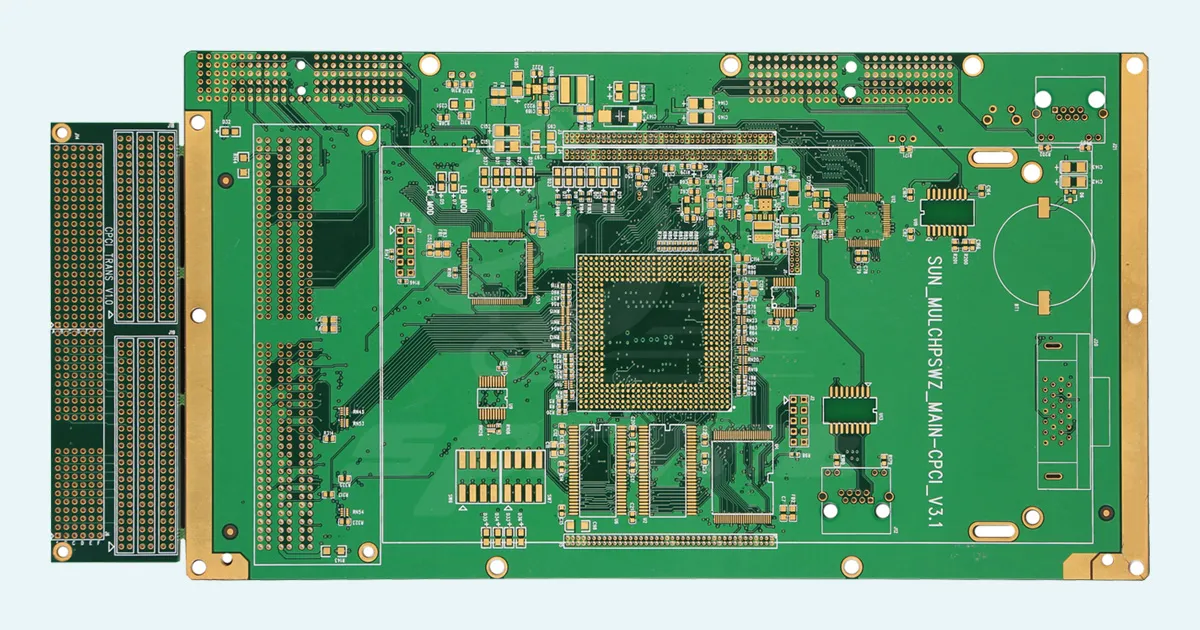

Что такое 10-слойная печатная плата?
Десятислойная печатная плата (10-слойная печатная плата) — это многослойная печатная плата, состоящая из десяти проводящих слоёв, разделённых изолирующими материалами (диэлектриками). Слои включают сигнальные слои, слои питания и слои заземления, соединённые между собой вертикальными межсоединениями (сквозными переходами). Такая конфигурация позволяет печатной плате обрабатывать сложные схемы, передавать высокоскоростные сигналы и обеспечивать улучшенное распределение питания, сохраняя при этом компактность. Десятислойная печатная плата обычно включает следующие компоненты: Сигнальные слои: где проложены электрические дорожки. Слои питания: отвечают за распределение питания по всей плате. Слои заземления: обеспечивают стабильное опорное напряжение схемы и снижают электромагнитные помехи (ЭМП).
Основные соображения по проектированию 10-слойных печатных плат
Проектирование 10-слойной печатной платы требует тщательного планирования и внимания к деталям для обеспечения оптимальной производительности. Будучи профессиональным производителем 10-слойных печатных плат, SprintPCB гарантирует, что наш производственный процесс соответствует всем ключевым требованиям к проектированию. Ниже приведены некоторые важные моменты, которые следует учитывать при проектировании:
Конфигурация стека слоев
Выбор правильной структуры слоёв имеет решающее значение для достижения желаемых электрических характеристик. Конфигурация сигнальных, силовых и заземляющих слоёв влияет на целостность сигнала, экранирование от электромагнитных помех и общую производительность платы. В типичной 10-слойной структуре печатной платы сигнальные слои обычно располагаются между силовыми и заземляющими слоёв для минимизации шумов и помех.
Через отбор
Переходные отверстия играют важную роль в соединении различных слоёв печатной платы. В 10-слойной печатной плате использование глухих, скрытых и сквозных переходных отверстий позволяет оптимизировать конструкцию в соответствии с требованиями конкретного применения. Глухие переходные отверстия соединяют внешние слои с внутренними, не проходя через всю плату, в то время как скрытые переходные отверстия соединяют только внутренние слои.
Целостность сигнала и контроль электромагнитных помех
Целостность сигнала — один из важнейших аспектов проектирования 10-слойной печатной платы, особенно в высокоскоростных приложениях. Разработчики должны минимизировать длину пути сигнала, максимально точно прокладывать дифференциальные пары и использовать надлежащий контроль импеданса. Для контроля электромагнитных помех важно поддерживать единообразие заземляющих слоев и избегать пересечения путей сигнала на разделённых слоях.
Подача питания и заземление
Правильная подача питания и заземление критически важны для стабильности работы схемы. Для распределения питания между различными компонентами используются специальные слои питания, а сплошные слои заземления обеспечивают минимальное падение напряжения и подавление электромагнитных помех. SprintPCB обеспечивает оптимальное распределение питания, тщательно контролируя эти слои на этапе производства.
Преимущества 10-слойных печатных плат
Десятислойные печатные платы обладают рядом преимуществ по сравнению с платами с меньшим количеством слоёв, что делает их идеальными для приложений, где важны производительность, надёжность и компактность. Будучи надёжным производителем десятислойных печатных плат, SprintPCB обеспечивает следующие преимущества в процессе их производства:
Более высокая плотность цепей
Десятислойная печатная плата позволяет разместить больше компонентов и схем на меньшей площади. Это особенно важно для современных устройств, которым требуется компактная конструкция без ущерба для производительности.
Улучшенная целостность сигнала
Благодаря большему количеству слоёв, доступных для маршрутизации, можно лучше управлять трассировкой сигналов, уменьшая перекрёстные помехи и гарантируя сохранение целостности сигнала в высокочастотных приложениях. Это крайне важно для приложений, требующих точной передачи данных, например, в телекоммуникациях или вычислительной технике.
Лучшее терморегулирование
Многослойные печатные платы, в том числе десятислойные, обеспечивают лучшее рассеивание тепла по сравнению с однослойными или двухслойными платами. Дополнительные слои обеспечивают более равномерное распределение тепла, предотвращая появление точек перегрева и продлевая срок службы компонентов.
Увеличенная подача мощности
Наличие выделенных плоскостей питания и заземления обеспечивает эффективную подачу питания ко всем компонентам, снижая колебания мощности и гарантируя стабильность схемы.
Применение 10-слойных печатных плат
Благодаря своей сложности и универсальности 10-слойные печатные платы широко используются в различных отраслях. Вот некоторые из наиболее распространённых областей применения:
Телекоммуникации
В телекоммуникационных системах, где критически важна высокоскоростная передача данных, 10-слойные печатные платы обеспечивают необходимую целостность сигнала и контроль электромагнитных помех для поддержки высокочастотных приложений.
Аэрокосмическая промышленность и оборона
В аэрокосмической и оборонной промышленности десятислойные печатные платы используются благодаря их высокой надежности и способности обрабатывать сложные схемы в ограниченном пространстве. Такие платы часто используются в радиолокационных системах, навигационном оборудовании и устройствах связи.
Автомобильная электроника
Поскольку транспортные средства становятся все более интеллектуальными благодаря передовым системам помощи водителю (ADAS) и технологиям электромобилей (EV), для управления сложной электроникой, питающей эти системы, используются 10-слойные печатные платы.
Бытовая электроника
От смартфонов до игровых консолей — 10-слойные печатные платы играют ключевую роль в создании компактных и высокопроизводительных устройств. Возможность объединить больше функций в меньшем форм-факторе — ключ к удовлетворению спроса потребителей на более тонкие и лёгкие устройства.
Почему стоит выбрать SprintPCB в качестве производителя 10-слойных печатных плат?
SprintPCB — профессиональный производитель 10-слойных печатных плат с многолетним опытом производства высококачественных многослойных печатных плат для широкого спектра отраслей. Вот почему вам стоит выбрать нас:
Точное производство
SprintPCB использует передовое оборудование и технологии, чтобы гарантировать высочайшие стандарты качества при производстве каждой 10-слойной печатной платы. Наши строгие меры контроля качества гарантируют надёжную работу каждой платы.
Настройка
Мы предлагаем услуги тщательного анализа проекта, тесно сотрудничая с нашими клиентами, чтобы гарантировать точность реализации их проектов. Наш опыт в производстве позволяет нам браться за сложные проекты и изготавливать печатные платы, точно соответствующие вашим требованиям.
Быстрый поворот
Мы понимаем важность соблюдения сроков. SprintPCB предлагает быстрые и эффективные производственные процессы без ущерба для качества, гарантируя своевременную поставку ваших 10-слойных печатных плат.
Экономически эффективные решения
Будучи ведущим производителем 10-слойных печатных плат, SprintPCB предлагает конкурентоспособные цены, не жертвуя качеством. Наши эффективные производственные процессы позволяют нам предлагать доступные решения, соответствующие вашему бюджету.
